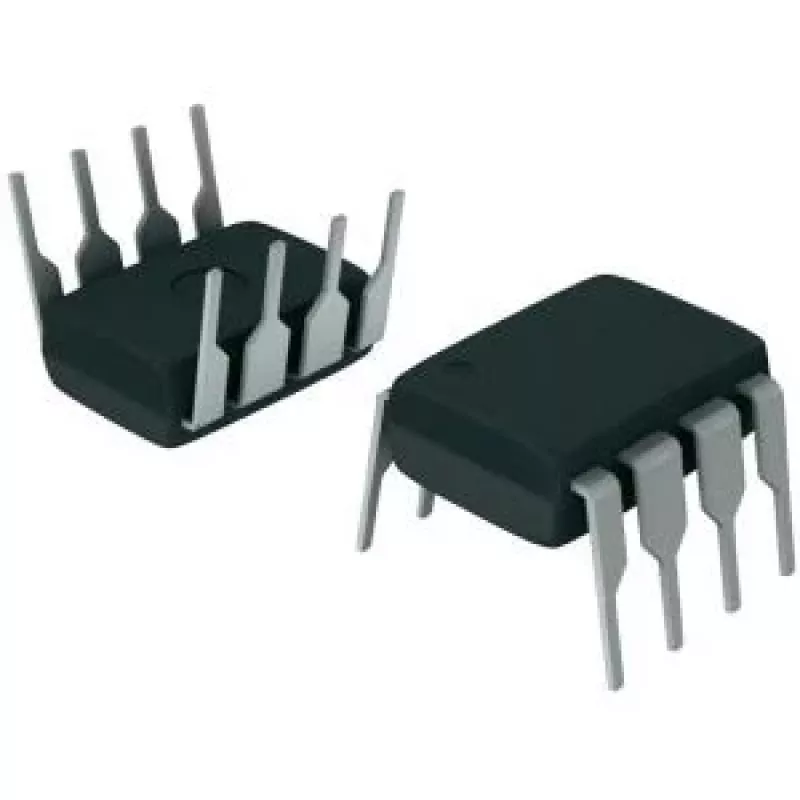

Instrumentālais darbības pastiprinātājs Texas Instruments INA128PA, precīzs INA128PA, PDIP-8

Texas Instruments INA128PA ir precīzs instrumentālais darbības pastiprinātājs PDIP-8 korpusā, kas paredzēts precīzai diferenciālā signāla pastiprināšanai ar zemu nobīdi un zemu dreifu. Tas nodrošina stabilu pastiprinājumu, zemu ieejas nobīdes spriegumu un zemu ieejas nobīdes strāvu, padarot to piemērotu sensoru signālu kondicionēšanai, tilta pastiprinātāju shēmām un datu iegūšanas priekšgaliem, kur nepieciešama precīza mērīšana un signāla integritāte.

Praktiskas pielietojuma iespējas

INA128PA ir lieliski piemērots, ja nepieciešams pastiprināt vāju diferenciālo signālu no tilta sensoriem, piemēram, slodzes elementiem vai deformācijas mērītājiem. To var izmantot arī medicīnas instrumentācijas ieejas posmos, kur svarīga ir zema nobīde un zems troksnis. Vēl viena tipiska lietošana ir termopāru vai RTD signālu kondicionēšana ar atbilstošu priekšpastiprinātāju. Pateicoties PDIP korpusam, tas ir ērti lietojams prototipēšanā un mācību nolūkos.

Galvenās specifikācijas

• Pastiprinātāja tips: instrumentālais / darbības pastiprinātājs ar diferenciālām ieejām
• Korpuss: 8 kāju PDIP (caururbuma montāža)
• Zems ieejas nobīdes spriegums un zems nobīdes dreifs, piemērots precīziem lietojumiem
• Zema ieejas nobīdes strāva, lai strādātu ar augstas pretestības avotiem
• Stabils pastiprinājums precīzai diferenciālai pastiprināšanai
• Zems troksnis, optimizēts mērījumu un sensoru kondicionēšanai

Kā lietot

Ievietojiet INA128PA PDIP-8 ligzdā vai pielodējiet to caururbuma platē atbilstoši standarta instrumentālā pastiprinātāja izvadu shēmai. Pastiprinājumu iestata ar ārējiem rezistoriem starp pastiprinājuma tapām, kā norādīts dokumentācijā. Nodrošiniet atbilstošu barošanas spriegumu un novietojiet atsaistes kondensatorus tuvu barošanas tapām, lai nodrošinātu stabilitāti un zemu troksni. Pievienojiet sensora vai tilta izejas diferenciālajām ieejām un izmantojiet pastiprināto izeju nākamajā posmā vai ADC ieejā.

Ieteikumi

Izmantojiet īsus, zemas pretestības savienojumus ieejām un novietojiet barošanas atsaistes kondensatorus tuvu mikroshēmai. Ja iespējams, saskaņojiet avotu pretestības un pievienojiet ieejas filtrus, ja vidē ir spēcīgi elektromagnētiskie traucējumi. Lai sasniegtu visaugstāko precizitāti, ļaujiet pastiprinātājam termiski stabilizēties un izvēlieties precīzus ārējos rezistorus pastiprinājuma iestatīšanai.
