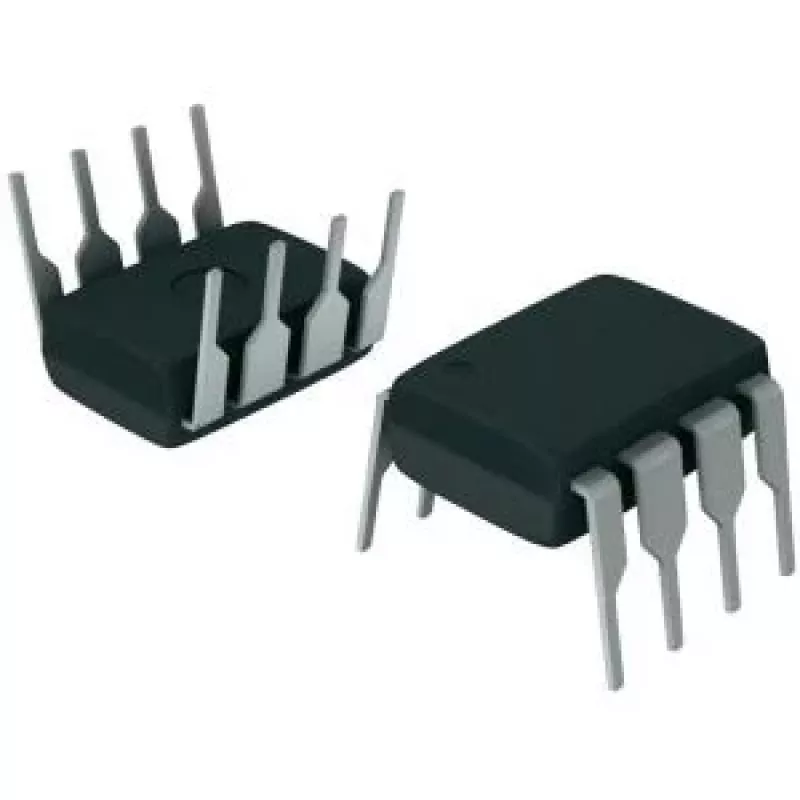

Operacionālais pastiprinātājs Texas Instruments OPA177GP — viena kanāla, DIP korpuss, 10.2×6.6×4.57 mm

Texas Instruments OPA177GP ir viena kanāla operacionālais pastiprinātājs ar caururbjamo DIP korpusu. Tas ir izstrādāts precīzai analogo signālu apstrādei un vispārējai pastiprināšanai elektroniskajās shēmās. Pateicoties lāzerkoriģētām iekšējām sastāvdaļām, tam ir ļoti zema ieejas nobīde un zema nobīdes novirze, kas samazina nepieciešamību pēc ārējas kalibrēšanas. Mazā darba strāva samazina termisko novirzi un kļūdas no termoelektriskiem efektiem pieslēgumos. Šis pastiprinātājs ir piemērots precīziem mērījumiem un signālu kondicionēšanai, kur nepieciešama augsta precizitāte un ilgtermiņa stabilitāte.

Praktiski pielietojumi

• Precīzijas instrumentu un datu iegūšanas ieejas ķēdes
• Zema trokšņa signālu kondicionēšana un filtrēšana
• Vispārēja lineāra pastiprināšana analogajās shēmās
• Lietojumi, kuros nepieciešama zema nobīde un zema novirze temperatūras izmaiņās

Galvenie parametri

• Kanāli: viena kanāla operacionālais pastiprinātājs
• Korpusa tips: caururbjamais DIP (8 kāju formāts)
• Tipiskā darba strāva: zema, samazina termisko novirzi
• Zems ieejas nobīdes spriegums un zema nobīdes novirze precīzai lietošanai
• Zems trokšņa līmenis precīzai analogā signāla apstrādei
• Fiziskie izmēri: 10.2 mm × 6.6 mm × 4.57 mm

Kā lietot

Ievietojiet OPA177GP savā PCB shēmā, izmantojot standarta 8 kāju DIP ligzdu. Ievērojiet ieteikumus analogo shēmu izkārtojumā: nodrošiniet tīru barošanas atsaisti tuvu mikroshēmai, turiet signāla ceļus īsus, lai samazinātu trokšņa uztveršanu, un izvairieties no temperatūras gradientiem pāri korpusam. Konfigurējiet pastiprinātāju vēlamajā topoloģijā (invertējošā, neinvertējošā, filtrs, integrators u.c.) atbilstoši shēmas prasībām un standarta aprēķinu formulām pastiprinājumam un joslas platumam.

Ieteikumi

Lai iegūtu vislabākos rezultātus, izmantojiet zema trokšņa rezistorus un pareizus apvada kondensatorus uz barošanas spailēm. Pēc ieslēgšanas ļaujiet mikroshēmai stabilizēties, lai samazinātu iesildīšanās novirzi. Nomainot vecākus precīzijas operacionālos pastiprinātājus esošās shēmās, pārbaudiet stabilitāti ar izvēlēto atgriezeniskās saites tīklu un slodzes apstākļiem.
