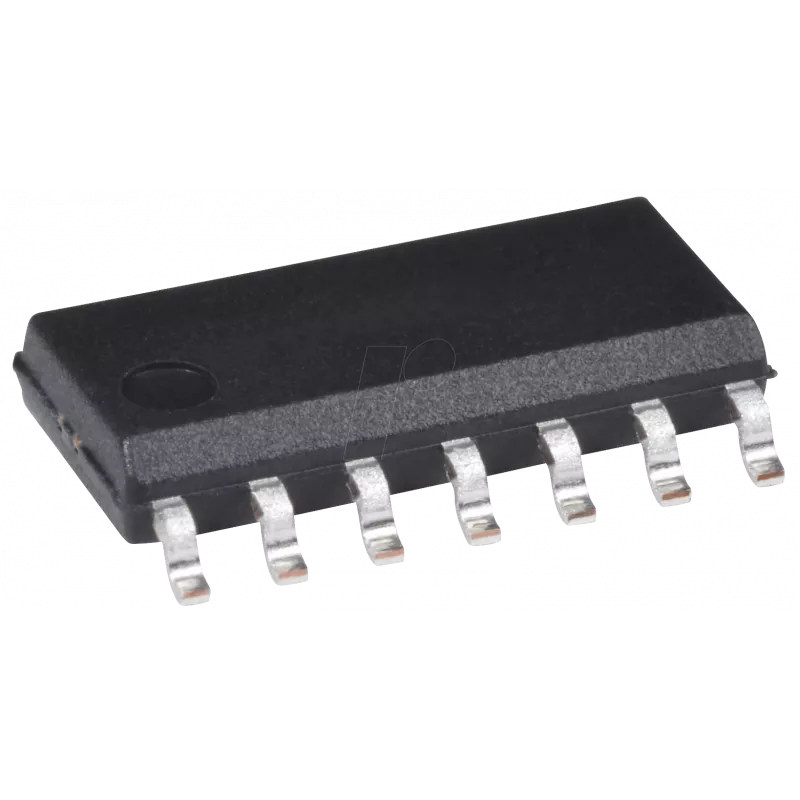

Step-down komutācijas regulators Texas Instruments LM2574 M-ADJ — regulējama izeja 1,2–37 V, ieeja 4–40 V, SO-14

Šis ir Texas Instruments LM2574 M-ADJ — komutācijas (buck) regulators, kas samazina spriegumu. Tas ir SO-14 iepakojumā ar regulējamu izeju. Piemērots DC–DC pārveidošanai, kur nepieciešams kompakts, efektīvs regulators ar regulējamu izejas spriegumu. Izmanto iegultās sistēmās, rūpnieciskajā elektronikā un ar baterijām darbināmās ierīcēs.

Praktiski pielietojumi

• Mikrokontrolleru plates barošana — noregulē 3,3 V vai 5 V no augstāka sprieguma avota.
• Rūpniecisko sensoru un izpildmehānismu barošana — regulējams spriegums dažādiem sensoriem.
• Bateriju darbināmas ierīces — efektīva sprieguma pazemināšana, lai pagarinātu darbības laiku.
• Testēšanas iekārtas — ātri maināms izejas spriegums bez detaļu nomaiņas.

Galvenie parametri

• Ieejas spriegums: 4 V līdz 40 V
• Regulējams izejas spriegums: 1,2 V līdz 37 V
• Topoloģija: Step-down (buck) komutācijas regulators
• Iepakojums: SO-14
• Mērķis: DC–DC pārveidošana regulētai izejai

Lai lietotu, pievienojiet ieejas atsaisti, piemērotu induktors un izejas kondensatoru atbilstoši datu lapai. Izmantojiet ārējo rezistoru tīklu uz atgriezeniskās saites kājas, lai iestatītu vēlamo izejas spriegumu. Ievērojiet TI ieteikumus par komponentu izvēli un termisko pārvaldību.
