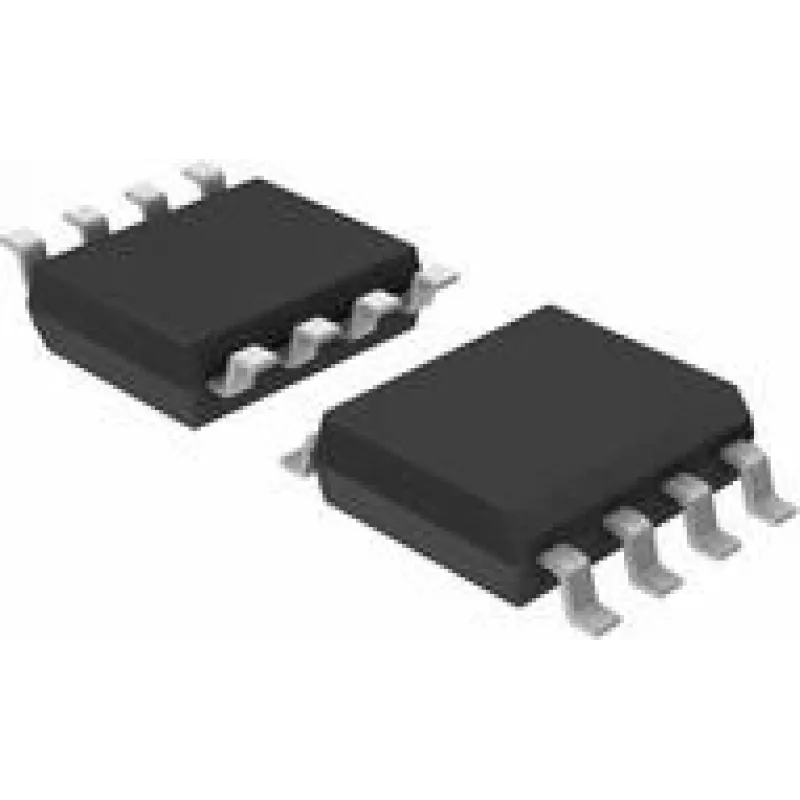

CAN uztvērējs Texas Instruments SN65HVD234DR, 1 Tx/1 Rx, SOIC-8

Texas Instruments SN65HVD234DR ir CAN kopnes uztvērējs SOIC-8 korpusā ar vienu raidīšanas un vienu uztveršanas kanālu. Tas nodrošina fiziskā slāņa saskarni starp CAN kontrolieri un kopni, ļaujot veikt divvirzienu datu pārraidi atbilstoši CAN protokolam. Ierīce ir piemērota automobiļu, rūpniecības un iebūvētām sistēmām, kur nepieciešama kompakta un uzticama CAN saskarne.

Praktiskas pielietošanas scenāriji

Šis uztvērējs ir lieliski piemērots, lai pieslēgtu mikrokontrolleri vai CAN kontrolieri esošai CAN kopnei — piemēram, automašīnas borta tīklam vai rūpnieciskai vadības sistēmai. To var izmantot, lai nolasītu datus no sensoriem vai vadītu izpildmehānismus. Praktiski: ja veidojat CAN mezglu prototipēšanai vai nelielai ražošanai, šī kompaktā SOIC-8 mikroshēma ietaupīs vietu uz plates un vienkāršos shēmas izkārtojumu.

Galvenās specifikācijas

• Saskarne: CAN fiziskā slāņa uztvērējs
• Kanāli: 1 raidīšanas (Tx) un 1 uztveršanas (Rx)
• Korpuss: SOIC-8 virsmas montāžai
• Signāls: Diferenciālais CAN kopnes signāls (CAN_H / CAN_L)
• Datu pārraides ātrums: Piemērots standarta CAN datu pārraides ātrumiem (atkarīgs no tīkla un kopnes garuma)
• Darba vide: Automobiļu un rūpniecības lietojumiem, kam nepieciešama robusta kopnes savienojamība

Lietošanā: lodējiet mikroshēmu uz plates, ievērojot ieteikumus CAN uztvērēju izkārtojumam — turiet CAN_H un CAN_L pēdas kopā un novietojiet terminācijas rezistorus kopnes galos. Pievienojiet Tx izeju CAN kontrollera raidīšanas tapai, bet Rx ieeju — uztveršanas tapai. Nodrošiniet pareizu barošanas spriegumu un zemējumu, kā arī novietojiet atsaistes kondensatorus tuvu barošanas tapām. Pārbaudiet tīkla darbību plānotajā datu pārraides ātrumā.
