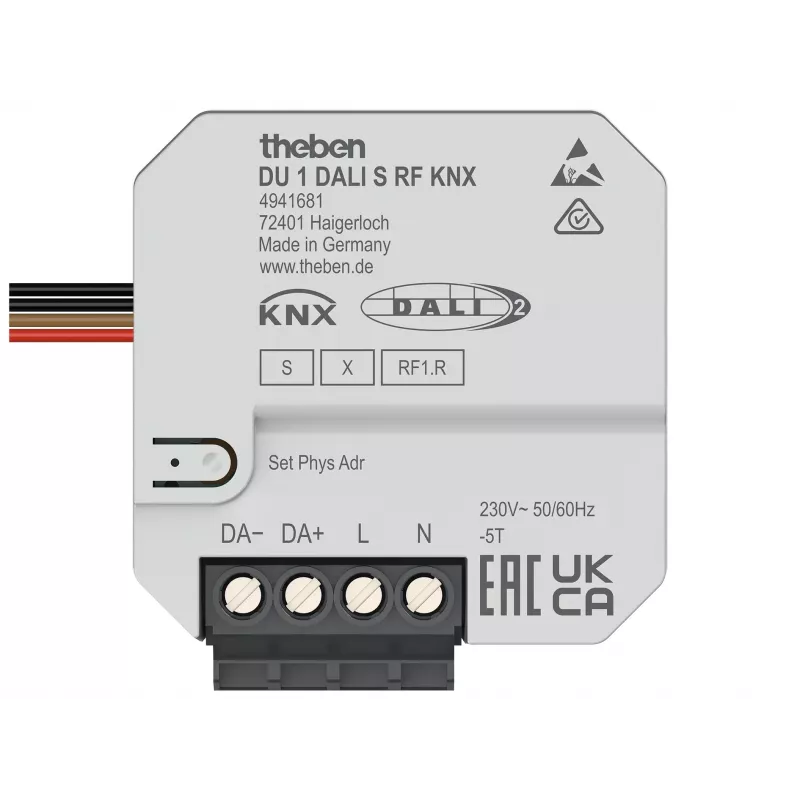

Theben DU 1 DALI S RF KNX UP iegremdējamais KNX RF DALI aktuators, 1 kanāls, Broadcast 4941681

Ja ēkā jau ir KNX RF tīkls, bet apgaismojuma vadībai jāpievieno DALI ballasti, nav obligāti jāvelk KNX kabelis. Theben DU 1 DALI S RF KNX UP ir iegremdējams aktuators, kas vienā ierīcē apvieno KNX RF uztvērēju un DALI barošanas avotu — ar vienu broadcast kanālu var ieslēgt, izslēgt un dimmēt līdz pat 10 DALI elektroniskajiem ballastiem (EVG).

Kam tas paredzēts

Elektriķiem un sistēmu integratoriem, kuri esošās ēkās vēlas pievienot DALI apgaismojuma vadību bez jauna kabeļa ievilkšanas. Piemērots dzīvojamiem un nelieliem komerciāliem projektiem, kur nepieciešama vienkārša un uzticama DALI vadība KNX RF tīklā.

Galvenās priekšrocības

• KNX RF S-Mode saziņa 868,3 MHz frekvencē — bezvadu integrācija bez papildu vadu vilkšanas
• Viens DALI broadcast izejas kanāls ar iebūvētu DALI barošanas avotu (16 V DC, maks. 20 mA)
• Atbalsta līdz 10 DALI elektroniskajiem ballastiem (EVG)
• Vadības funkcijas: ieslēgšana, dimmēšana, ainu vadība (16 ainas), vērtību pārsūtīšana un statusa atgriezeniskā saite
• Iegremdējama montāža standarta Ø 60 mm kārbā
• DALI kabeļa garums līdz 300 m
• Zems enerģijas patēriņš (< 0,3 W no KNX kopnes)

Tehniskie dati

• Produkta veids: KNX RF DALI aktuators
• Montāžas veids: iegremdējams (UP)
• DALI kanāli: 1 (broadcast)
• KNX komunikācija: KNX RF (S-Mode), 868,3 MHz
• DALI barošanas avots: iebūvēts, 16 V DC, maks. 20 mA
• Maks. DALI dalībnieku skaits: 10 DALI EVG
• Ainu skaits: 16
• DALI grupu skaits: 1 (broadcast)
• Apkārtējās vides temperatūra: 0 °C līdz +45 °C
• Savienojumu veids: skrūvju spailes (DALI), KNX RF (kopne)
• Programmēšana: ETS (Engineering Tool Software)
• Jaudas patēriņš (KNX): < 0,3 W
• Montāža: standarta iegremdējamā kārba (piem., Ø 60 mm)
• DALI kabeļa garums: maks. 300 m
• Atbilstība: KNX sertificēts

Kā lietot

Pēc montāžas iegremdējamajā kārbā ierīce jāpievieno KNX RF tīklam un jākonfigurē ETS programmatūrā. Piešķiriet DALI broadcast grupas adresi un ainu funkcijas. Iebūvētais DALI barošanas avots nozīmē, ka atsevišķs DALI PSU nav nepieciešams, ja kopā ir ne vairāk kā 10 EVG.

Pārliecinieties, ka KNX RF līnijas vai mediju savienotājs atrodas uztveršanas zonā un ir konfigurēts tajā pašā RF domēnā. Ievērojiet, ka DALI kabelis nedrīkst pārsniegt 300 m, un vienmēr pārbaudiet EVG saderību pirms sistēmas nodošanas ekspluatācijā.
