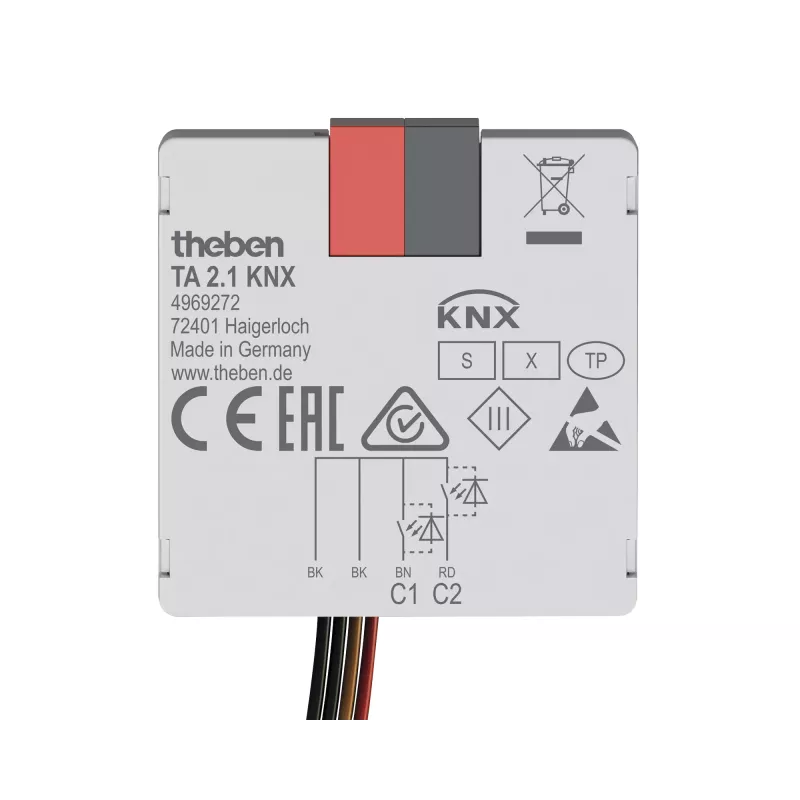

Theben KNX spiedpogas interfeiss binārais ieeja 2 kanālu TA 2.1 KNX (4969272)

Ja jūsu sienā jau ir parastie spiedpogas slēdži, bet vēlaties tos iekļaut KNX sistēmā, Theben TA 2.1 KNX ir tieši tas, kas nepieciešams. Šis kompaktais binārais ieejas modulis ar diviem kanāliem pārvērš potenciālvadības kontaktu stāvokļus KNX telegrammās, ļaujot integrēt esošos slēdžus, pogas vai relejus bez nepieciešamības mainīt pašus slēdžus.

Kāpēc izvēlēties TA 2.1 KNX?

• Divi neatkarīgi kanāli ļauj pieslēgt vairākus parastos slēdžus vai pogas vienam KNX kopnes modulim.
• Konfigurējams ar ETS programmatūru, nodrošinot elastīgu funkciju piešķiršanu.
• Iebūvējams standarta dziļajā kārbā, pateicoties montāžas dziļumam tikai aptuveni 12 mm.
• Atbalsta plašu funkciju klāstu: pārslēgšana, regulēšana, žalūziju vadība, vērtību pārraide un ainu izsaukšana.

Kam piemērots?

• Esošo spiedpogu integrēšanai KNX viedmājas sistēmās.
• Apgaismojuma, žalūziju vai ainu vadībai, izmantojot parastos slēdžus.
• Ēku modernizācijai ar KNX automatizāciju, nemainot slēdžu aparatūru.

Galvenie tehniskie dati

• Kanālu skaits: 2
• Ieejas tips: binārās, potenciālvadības kontakti
• Kopnes sistēma: KNX (TP)
• Montāžas tips: iebūvējams standarta dziļajā kārbā
• Atbalstītās funkcijas: pārslēgšana, regulēšana, žalūziju vadība, vērtību raidītājs, ainu izsaukšana
• Ieejas kabeļa garums: līdz 10 m
• KNX kopnes spriegums: 21–32 V DC
• Strāvas patēriņš (KNX): aptuveni 5 mA
• Aizsardzības klase: IP20
• Darba temperatūras diapazons: no -5 °C līdz +45 °C
• Savienojuma veids: KNX kopnes spaile, skrūvju spailes ieejām
• LED indikators: 1x sarkans (programmēšana)
• Korpusa materiāls: plastmasa
• Uzstādīšanas dziļums: aptuveni 12 mm

Kā lietot

Modulis tiek uzstādīts aiz esošā sienas slēdža vai sadales kārbā. Pievienojiet potenciālvadības kontaktus (piemēram, spiedpogas) pie ieejas spailēm un savienojiet KNX kopnes vadu ar atbilstošo spaili. Pēc tam konfigurējiet moduli ar ETS programmatūru, piešķirot katram kanālam nepieciešamo funkciju. Pateicoties kompaktajiem izmēriem, tas viegli iekļaujas standarta dziļajā kārbā.

Padoms: pirms montāžas pārliecinieties, ka KNX kopne ir atslēgta. Konfigurējot ETS, katra kanāla parametrus var pielāgot individuāli, tāpēc varat viegli mainīt funkcijas arī pēc uzstādīšanas.
