TRIAX OTX1310KIT optiskais raidītājs OTX 1310 ar platjoslas LNB TWB 40 307785

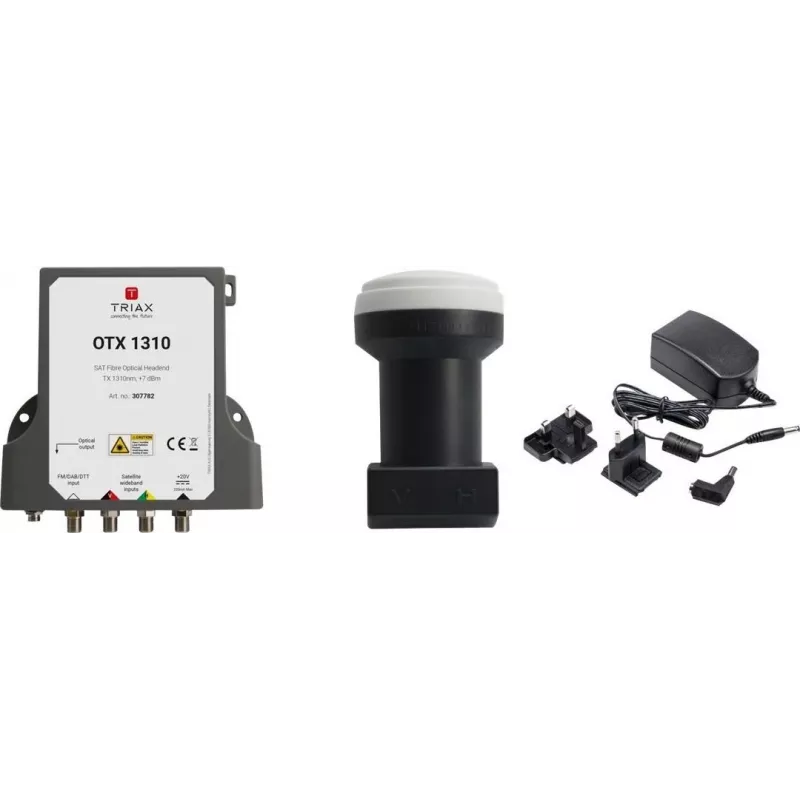

Ja satelīta TV signāls jāpārraida lielā attālumā, piemēram, daudzdzīvokļu mājā, viesnīcā vai slimnīcā, parastais koaksiālais kabelis bieži vien nespēj nodrošināt kvalitatīvu signālu bez zudumiem. TRIAX OTX1310KIT risina šo problēmu, pārveidojot satelīta RF signālu optiskajā signālā, ko var pārraidīt pa vieglu un mazzaudējumu optisko šķiedru. Šajā komplektā ir iekļauts optiskais raidītājs OTX 1310, platjoslas LNB TWB 40 un 20V DC barošanas avots, nodrošinot visu nepieciešamo, lai sāktu optiskās satelīta sadales sistēmas izveidi.

Kam paredzēts

Šis komplekts ir ideāli piemērots uzstādītājiem un sistēmu integratoriem, kas strādā ar daudzdzīvokļu ēkām (MDU), viesnīcām, slimnīcām vai FTTH (šķiedra līdz mājai) projektiem, kur satelīta signāls jāsadala daudzās kontaktligzdās bez kvalitātes zudumiem. Tas ir paredzēts profesionāļiem, kuriem nepieciešams uzticams un augstas veiktspējas optiskais savienojums satelīta TV sadalei.

Galvenās iezīmes

• Pilns komplekts: optiskais raidītājs, platjoslas LNB un barošanas avots
• Platjoslas LNB pārklāj 10,7–12,75 GHz ar divām izejām (vertikālā un horizontālā polarizācija)
• Optiskais raidītājs ar SC/APC savienotāju un 1310 nm viļņa garumu
• Augsta optiskā izejas jauda +7 dBm atbalsta sadalīšanu līdz pat 32 virzieniem
• Pārraides attālums līdz 10 km vienmoda šķiedrā
• Zems trokšņa līmenis 0,1 dB nodrošina izcilu signāla kvalitāti
• Plašs darba temperatūras diapazons: no -20°C līdz +50°C

Specifikācijas

• LNB ieejas frekvence: 10,7–12,75 GHz
• LNB izejas frekvence (IF): 290–2340 MHz
• LNB lokālais oscilators: 10,4 GHz
• LNB trokšņa līmenis: 0,1 dB (tipiski)
• LNB izejas: 2 (platjoslas vertikālā, platjoslas horizontālā)
• Raidītāja RF ieejas: 2 (F tipa)
• Optiskā izejas viļņa garums: 1310 nm
• Optiskā izejas jauda: +7 dBm (tipiski)
• Optiskais savienotājs: SC/APC
• Barošanas avots: 20V DC (iekļauts)
• Maksimālais optiskais sadalījums: līdz 32
• Maksimālais pārraides attālums: līdz 10 km
• Darba temperatūra: no -20°C līdz +50°C
• Pielietojums: satelīta signāla sadale pa optisko šķiedru

Padomi

Lai nodrošinātu optimālu veiktspēju, izmantojiet vienmoda šķiedru ar zemiem ievades zudumiem. Plānojot sadales tīklu, ņemiet vērā optisko sadalītāju zudumus: katrs 1:2 sadalījums samazina jaudu par aptuveni 3 dB. Pirms raidītāja pievienošanas pārliecinieties, ka barošanas avots ir pieslēgts, lai izvairītos no bojājumiem. Platjoslas LNB jāuzstāda ar tiešu redzamību uz satelītu, un optiskās šķiedras vads jāaizsargā no asiem līkumiem.
