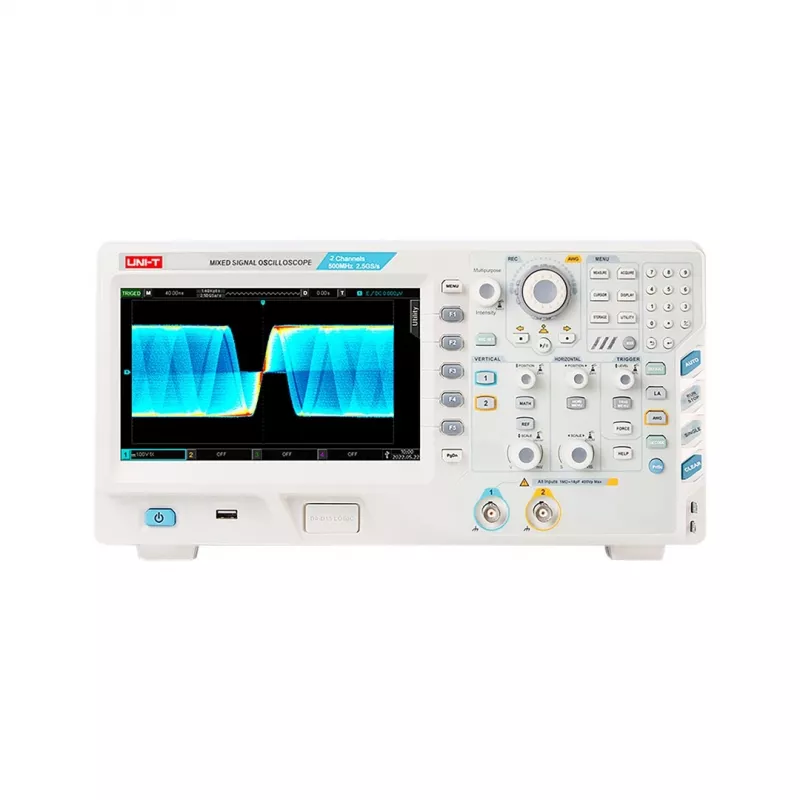

UNI-T UPO3352E Oscilloscope 350 MHz 2-Channel 2.5 GSa/s

Vai nepieciešams osciloskops, kas tiek galā ar ātrākajiem signāliem un nezaudē detaļas pat garos ierakstos? UNI-T UPO3352E ir 350 MHz platjoslas divkanālu modelis ar reāllaika iztveršanas ātrumu 2.5 GSa/s vienā kanālā un milzīgu 250 Mpt atmiņu — tas nozīmē, ka varat notvert un analizēt sarežģītus viļņu formas pat ilgstošos mērījumos.

Priekšrocības

Augsts joslas platums un iztveršanas ātrums nodrošina precīzu ātru signālu mērīšanu. Lielā atmiņa ļauj ilgstoši ierakstīt bez izšķirtspējas zuduma. Plašās trigerēšanas un dekodēšanas iespējas vienkāršo seriālo kopņu analīzi. USB un LAN saskarnes atvieglo datu pārnesi un attālinātu vadību.

Kam tas der

• Iegulto sistēmu izstrāde un atkļūdošana
• Jaudas elektronikas analīze
• Automobiļu elektronikas testēšana
• Mācību laboratorijas

Galvenie parametri

• Joslas platums: 350 MHz
• Analogie kanāli: 2
• Reāllaika iztveršanas ātrums: 2.5 GSa/s (viens kanāls), 1.25 GSa/s (divi kanāli)
• Atmiņas dziļums: 250 Mpt (viens kanāls), 125 Mpt (divi kanāli)
• Viļņu formu uztveršanas ātrums: 1 000 000 wfms/s (segmentētā režīmā)
• Displejs: 8 collu TFT LCD, 800x600 pikseļi
• Vertikālā izšķirtspēja: 8 biti
• Vertikālā jutība: 1 mV/div līdz 20 V/div
• Laika bāzes diapazons: 1 ns/div līdz 1000 s/div
• Ieejas pretestība: 1 MΩ ±1% || 18 pF ±3 pF
• Priekšējās frontes laiks: <1.1 ns
• Trigeru veidi: mala, impulss, šaurimpulss, logs, N-tā mala, aizkave, taimauts, uzst./tur., slīpums, video, kods, ilgums, secība
• Saskarnes: USB Host, USB Device, LAN, AUX Out
• Mērījumu funkcijas: 34 automātiskie mērījumi
• Seriālo kopņu dekodēšana: RS232/UART, I2C, SPI, CAN, LIN
• Barošana: 100-240 V AC RMS, 50/60 Hz

Ieteikumi

Lai pilnvērtīgi izmantotu osciloskopa iespējas, izmantojiet saderīgus zondes un piederumus. Regulāra kalibrēšana nodrošina mērījumu precizitāti.
