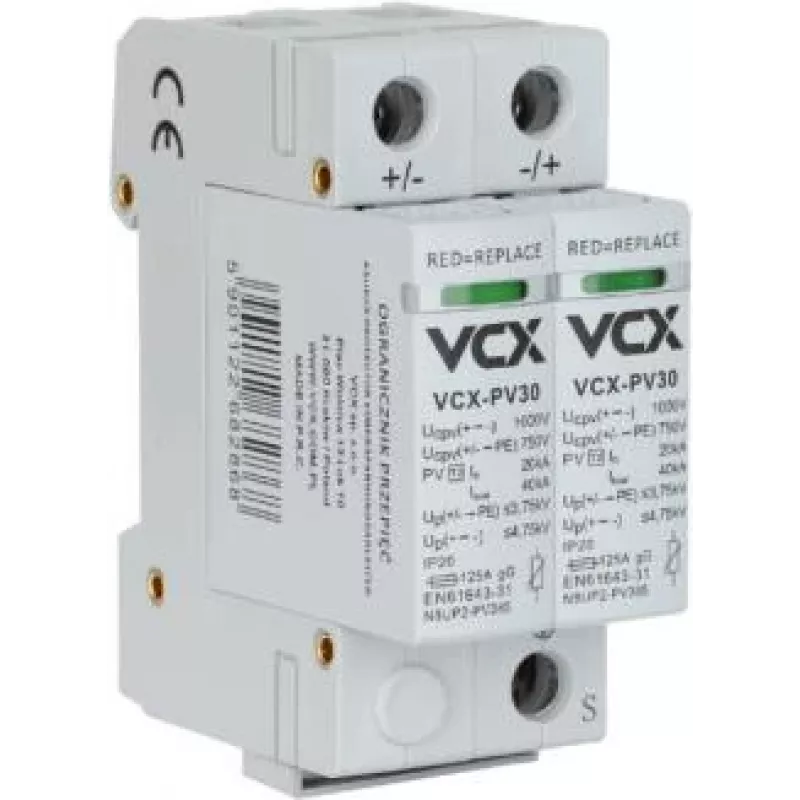

VCX DC C2P 1000V PV30 Pārsprieguma aizsardzības ierīce 2. tips 2P 1000V DC fotoelementu sistēmām

Ja jūsu saules paneļu sistēma strādā bez aizsardzības pret pārspriegumu, viens zibens spēriens vai komutācijas pārejas process var iznīcināt invertoru un citus dārgus komponentus. VCX DC C2P 1000V PV30 ir 2. tipa (T2) pārsprieguma aizsardzības ierīce, kas speciāli izstrādāta fotoelementu sistēmām un aizsargā jūsu ieguldījumu. Tā novada bīstamos pārsprieguma impulsus, atstājot jūsu iekārtas neskartas.

Priekšrocības

Izturīgs termoplastmasas korpuss ar liesmas slāpēšanas īpašībām garantē drošību un ilgu mūžu. Zaļš/sarkans karodziņš uz ierīces uzreiz parāda, vai aizsardzība ir aktīva – bez mērinstrumentiem. Kompaktais DIN sliedes stiprinājums ietaupa vietu elektrosadalnē. Ierīce atbilst starptautiskajiem standartiem IEC 61643-31 un EN 50539-11.

Kam piemērota

• Fotoelementu sistēmām ar līdzstrāvas spriegumu līdz 1000V
• Saules paneļu rindām un invertoriem
• Komerciālām un dzīvojamām saules enerģijas instalācijām
• PV sistēmas līdzstrāvas puses aizsardzībai

Galvenie tehniskie parametri

• Tips: Pārsprieguma aizsardzības ierīce (SPD)
• Pielietojums: Fotoelementu (PV) sistēmas
• Sistēmas spriegums: 1000V DC
• SPD tips: 2. tips (T2)
• Polu skaits: 2P
• Maksimālais nepārtrauktais darba spriegums (Ucpv): 1000V DC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 3.2 kV
• Īsslēguma izturība (Iscpv): 1000 A
• Reakcijas laiks: < 25 ns
• Uzstādīšana: DIN sliede 35mm
• Darba temperatūras diapazons: -40°C līdz +80°C
• Aizsardzības pakāpe: IP20
• Statusa indikācija: Vizuāla (zaļš/sarkans karodziņš)
• Atbilstība standartiem: IEC 61643-31, EN 50539-11
• Korpusa materiāls: Termoplasts, liesmu slāpējošs
• Pievienojamais šķērsgriezums: 4-25 mm²

Ieteikumi

Lai nodrošinātu vislabāko aizsardzību, uzstādiet šo ierīci pēc iespējas tuvāk PV invertoram vai kombinētājam. Pārliecinieties par pareizu zemējumu un ievērojiet vietējos elektroinstalācijas noteikumus. Regulāri pārbaudiet statusa indikatoru, lai pārliecinātos, ka aizsardzība ir aktīva.
