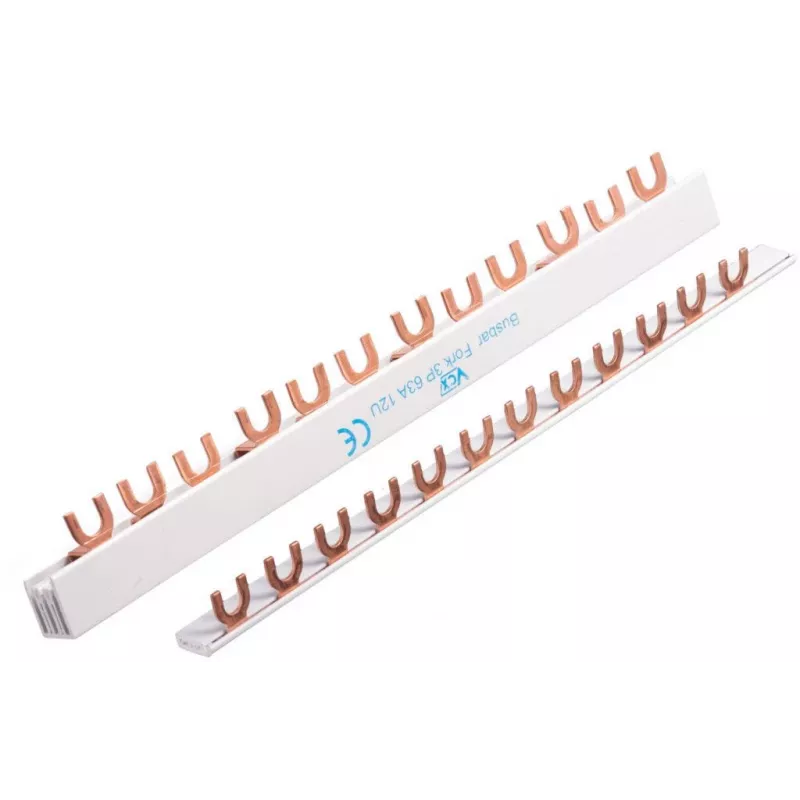

VCX SZK63A 1F 12X1M 1-pola 63A 12-moduļu ķemmes kopne

Vadu mudžeklis sadales skapī nozīmē ne tikai nekārtību, bet arī lielāku kļūdu risku un ilgāku montāžas laiku. VCX SZK63A 1F 12X1M ķemmes kopne aizstāj atsevišķus vadus ar vienu kompaktu vadītāju, kas vienā rindā savieno līdz 12 vienpola moduļu ierīces – ātri, tīri un uzticami.

Kam tā paredzēta

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuri uzstāda vai modernizē dzīvojamo un komerciālo ēku sadales paneļus. Šī kopne ir ideāla izvēle ikvienam, kurš vēlas profesionālu un sakoptu vadu instalāciju, vienlaikus samazinot darbaspēka izmaksas un savienojumu kļūdu iespējamību.

Galvenās priekšrocības

• 1-pola ķemmes kopne 12 moduļiem (12 vietas) ar 18 mm soli – piemērota standarta DIN sliedes ierīcēm.
• Nominālā strāva 63 A – lieliski piemērota gan galvenajām, gan apakšsadales ķēdēm.
• Vara vadītājs ar PVC izolāciju – izcila vadītspēja un drošība.
• Tapas spailes tiešai ievietošanai ierīces spailos – bez uzgaļiem un papildu savienotājiem.
• Nominālais izolācijas spriegums 500 V AC un impulsa izturība 4 kV – atbilst EN 60947-7-1 prasībām.
• Var saīsināt ar piemērotu instrumentu – elastība mazākām instalācijām.
• Zilā krāsa – viegli identificēt fāzi vairāku rindu izvietojumā.

Tehniskie parametri

• Zīmols: VCX
• Modelis: SZK63A 1F 12X1M
• MPN: SZK63A 1F 12X1M
• EAN: 5901122680260
• Tips: Ķemmes kopne
• Polu skaits: 1
• Nominālā strāva: 63 A
• Moduļu skaits: 12
• Vadītāja šķērsgriezums: 10 mm²
• Nominālais izolācijas spriegums (Ui): 500 V AC
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Vadītāja materiāls: Varš
• Izolācijas materiāls: PVC
• Savienojuma veids: Tapas spaile
• Moduļu solis: 18 mm
• Kopējais garums: 210 mm
• Standarts: EN 60947-7-1
• Pielietojums: Elektroenerģijas sadale sadales paneļos
• Montāža: DIN sliedes moduļu ierīcēm
• Krāsa: Zila
• Darba temperatūra: -25°C līdz +70°C
• Saīsināšana: Jā (ar piemērotu instrumentu)

Lietošanas padomi

Mazākām instalācijām kopni var saīsināt līdz vajadzīgajam moduļu skaitam, izmantojot piemērotu griešanas instrumentu. Pārliecinieties, ka kopne ir pilnībā ievietota ierīces spailos un izolācija ir neskarta, lai saglabātu drošību un veiktspēju.

Padoms: Pirms kopnes uzstādīšanas vienmēr pārbaudiet, vai ierīču spaiļu attālums atbilst 18 mm solim. Ja nepieciešams, saīsiniet kopni ar speciālu instrumentu, lai izvairītos no pārkaršanas un savienojumu bojājumiem.
