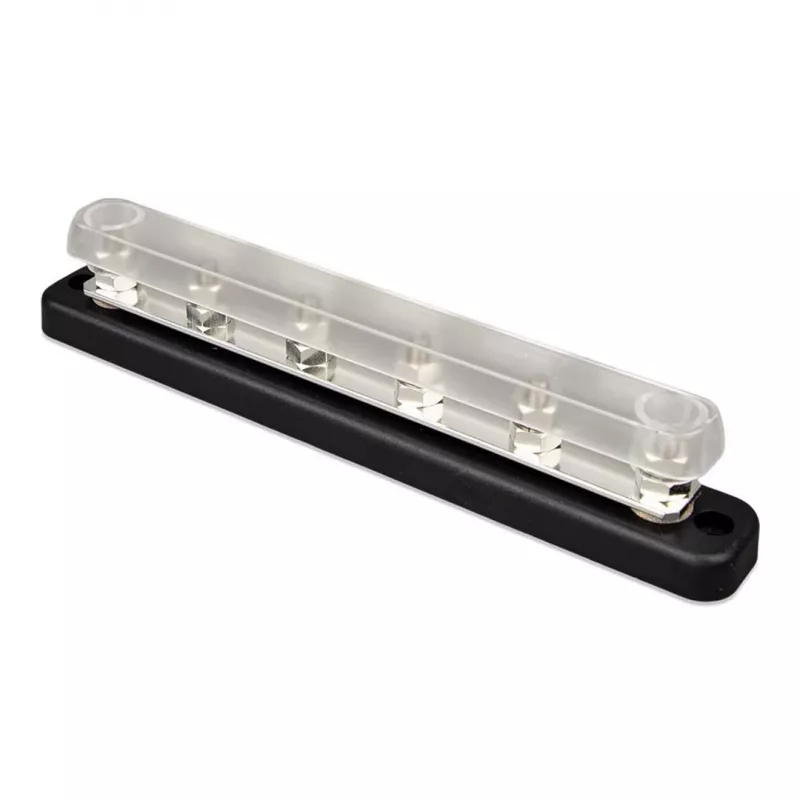

Victron Energy Busbar 150A 6P ar PC vāku

1000 A galvenā kopne un sešas M8 pieslēgvietas — tas nav tikai sadales bloks, bet gan kārtīgs pamats jebkurai 12 V, 24 V vai 48 V līdzstrāvas sistēmai. Victron Energy Busbar 150A 6P ar PC vāku ļauj sakārtot vadu jucekli un nodrošināt drošu strāvas sadali sešiem patērētājiem, vienlaikus saglabājot kompaktu un izturīgu konstrukciju.

Kam tas paredzēts

Šī kopne ir radīta elektriķiem un sistēmu integratoriem, kas strādā ar Victron Lynx sadales sistēmām, kā arī ikvienam, kam nepieciešams uzticams līdzstrāvas sadales punkts. Tā būs piemērota jūras elektriķiem, kemperu būvētājiem, saules paneļu uzstādītājiem un off-grid entuziastiem, kuri novērtē kvalitatīvus un sertificētus komponentus.

Galvenās priekšrocības

• Katra izeja iztur līdz 150 A nepārtrauktu strāvu, bet galvenā kopne — līdz 1000 A.
• Seši savienojuma punkti: divi galvenie ieejas spailes un četras drošinātāju izejas, visas ar M8 skrūvēm.
• Savietojama ar MEGA drošinātājiem (nav iekļauti komplektā), kas ļauj aizsargāt katru izeju līdz 300 A.
• Alvota vara kopne nodrošina izcilu vadītspēju un izturību pret koroziju.
• Noņemams caurspīdīgs polikarbonāta vāks pasargā no pieskārieniem un ļauj ātri pārbaudīt sistēmu.
• Elastīga montāža: DIN sliede (35 mm) vai virsmas montāža, modulārais dizains viegli integrējas ar Victron Lynx produktiem.
• Plašs darba temperatūru diapazons no -40°C līdz +60°C un IP22 aizsardzības klase.

Tehniskie parametri

• Sistēmas spriegums: 9 - 60 V DC
• Galvenās kopnes nepārtrauktā strāva: 1000 A
• Drošinātāju izeju skaits: 4
• Maksimālā strāva vienā izejā: 300 A (ierobežo MEGA drošinātājs)
• Drošinātāju tips: MEGA (nav iekļauti)
• Galvenie ieejas spailes: 2x M8 skrūves
• Drošinātāju izejas spailes: 4x M8 skrūves
• Kopnes materiāls: alvota varš
• Korpusa materiāls: ABS / polikarbonāts (PC)
• Vāka tips: noņemams caurspīdīgs PC vāks
• Montāžas iespējas: DIN sliede (35 mm) vai virsmas montāža
• Darba temperatūras diapazons: -40°C līdz +60°C
• Aizsardzības klase: IP22
• Savietojamība: Victron Lynx sadales sistēma (Lynx Power In, Lynx Smart BMS, Lynx Shunt VE.Can)
• Modulārais dizains: jā
• Sertifikācija: CE, E-mark
• Ieteicamais kabeļa šķērsgriezums (galvenais): līdz 4/0 AWG / 95 mm²
• Ieteicamais kabeļa šķērsgriezums (izejas): līdz 4/0 AWG / 95 mm²

Lietošanas padomi

Uzstādot, pārliecinieties, ka galvenie ieejas vadi ir atbilstoša šķērsgriezuma kopējai slodzei, un katru drošinātāju izeju aizsargājiet ar piemērotu MEGA drošinātāju. Caurspīdīgais vāks ļauj ātri vizuāli pārbaudīt sistēmu, to nenoņemot, taču pirms apkopes vienmēr atvienojiet strāvu. Lai izveidotu pilnvērtīgu Victron Lynx sistēmu, savienojiet šo kopni ar Lynx Power In vai Lynx Smart BMS.

Padoms: izmantojiet MEGA drošinātājus ar atbilstošu strāvas vērtību, lai aizsargātu katru izeju atsevišķi. Tas ļaus viegli lokalizēt bojājumu un novērstu visas sistēmas atslēgšanos.
