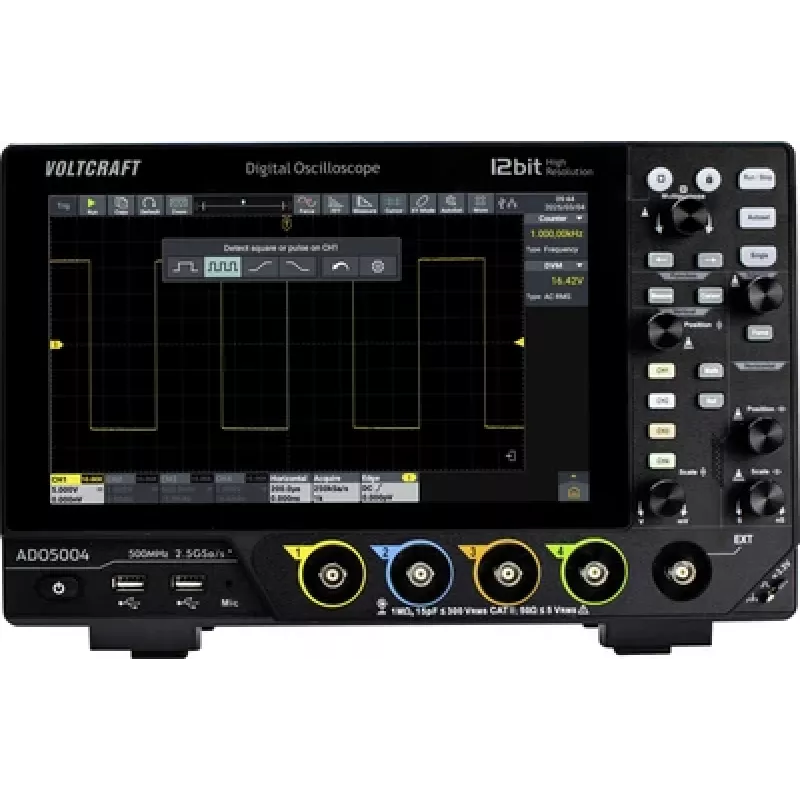

Voltcraft ADO-5004 digitālais osciloskops 500 MHz 4 kanāli 2.5 GSa/s 250 Mpts 12 biti

Voltcraft ADO-5004 ir profesionāls četru kanālu digitālais osciloskops ar 500 MHz joslas platumu, kas nodrošina precīzu signālu analīzi pat augstfrekvences lietojumos. Ar 2.5 GSa/s paraugu ņemšanas ātrumu un 250 Mpts atmiņas dziļumu tas ir ideāli piemērots sarežģītu elektronisko shēmu diagnostikai un izstrādei.

Praktiskas pielietošanas iespējas

• Augstfrekvences signālu analīze – pārbaudiet RF modulatorus, ātrgaitas digitālās kopnes (piem., SPI, I2C, USB) un pārveidotājus ar 500 MHz joslas platumu.
• Detalizēta viļņformu izpēte – 12 bitu vertikālā izšķirtspēja ļauj saskatīt smalkus signāla nianses, kas ir būtiski audio un sensora signālu analīzē.
• Ilgstoša signālu ierakstīšana – 250 Mpts atmiņa ļauj notvert garus signālu segmentus, piemēram, barošanas avotu ieslēgšanās procesus vai datu pārraides kļūdas.
• Četru kanālu vienlaicīga mērīšana – vienlaikus novērojiet vairākus signālus, piemēram, I2C kopnes SDA un SCL līnijas, vai salīdziniet ieejas un izejas signālus.

Galvenie tehniskie parametri

• Joslas platums: 500 MHz
• Kanāli: 4
• Maksimālais paraugu ņemšanas ātrums: 2.5 GSa/s
• Atmiņas dziļums: 250 Mpts
• Vertikālā izšķirtspēja: 12 biti
• Reālā laika paraugu ņemšana visos kanālos
• Triggerēšanas iespējas: mala, impulss, video, līnija, I2C, SPI, UART, CAN, LIN
• Displejs: 10.1 collu krāsu TFT LCD ar 1024x600 pikseļu izšķirtspēju
• Saskarnes: USB host/device, LAN, VGA, AUX
• Piegādes komplektā: osciloskops, pasīvās zondes 4 gab., barošanas kabelis, lietošanas instrukcija
