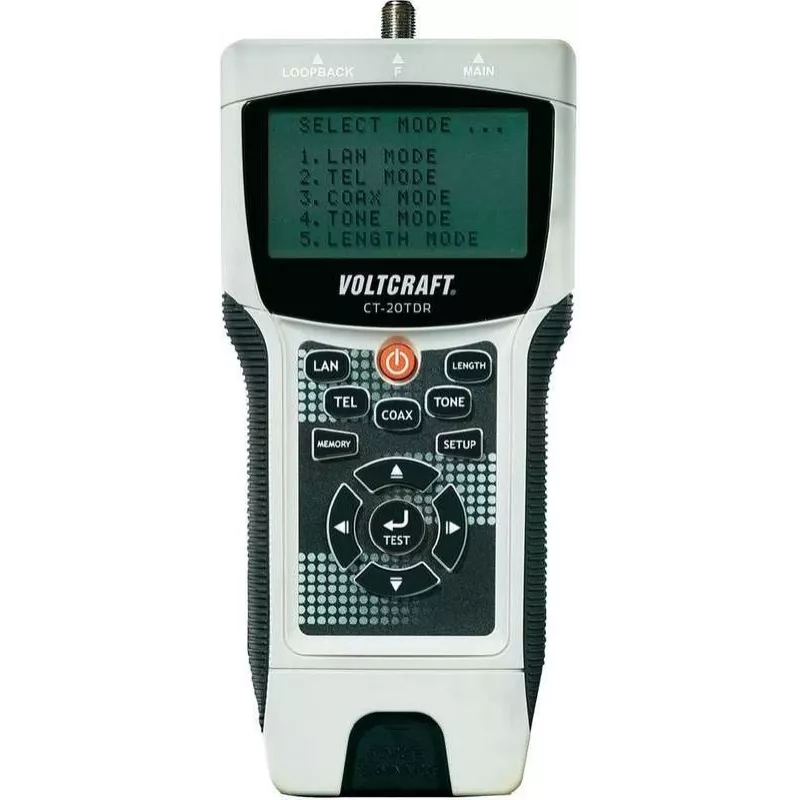

Voltcraft CT-20TDR TDR kabeļu testeris ar garuma mērīšanu, wiremap, toņa ģeneratoru UTP/STP LAN, koaksiālajiem un telefona kabeļiem

Tīkla tehniķiem un elektriķiem, kuri strādā ar strukturēto kabeļu sistēmām, bieži vien ir jāatrod bojājums pēc iespējas ātrāk. Voltcraft CT-20TDR izmanto laika domēna reflektometrijas (TDR) tehnoloģiju, lai precīzi noteiktu attālumu līdz bojājumam, tādējādi ietaupot laiku un samazinot dīkstāvi. Šis rokas testeris apvieno wiremap pārbaudi, garuma mērīšanu un toņa ģeneratoru vienā izturīgā ierīcē, padarot to par neaizstājamu instrumentu gan instalētājiem, gan IT atbalsta speciālistiem.

Galvenās specifikācijas

• Mērīšanas tehnoloģija: TDR (laika domēna reflektometrija) precīzai bojājuma atrašanai
• Atbalstītie kabeļu tipi: UTP/STP LAN (CAT3, CAT5, CAT5e, CAT6, CAT6a, CAT7), koaksiālie un telefona kabeļi
• Testa funkcijas: wiremap (pārtraukums, īssavienojums, krustojums, šķelšanās, apgrieztība, nepareizs savienojums), garuma mērīšana un bojājuma atrašana
• Garuma mērīšanas diapazons: līdz 600 m (2000 pēdas) ar precizitāti ±2% + 0,6 m (2 pēdas)
• Displejs: apgaismots LCD ekrāns skaidriem rādījumiem vājā apgaismojumā
• Savienotāji: RJ45, BNC, RJ11/RJ12
• Papildu funkcijas: toņa ģenerators kabeļu izsekošanai un porta mirgošanas funkcija komutatora porta identificēšanai
• Barošana: 4x AA 1,5V baterijas (nav iekļautas) ar automātisku izslēgšanos
• Darba temperatūra: 0 līdz 50 °C; uzglabāšanas temperatūra: -10 līdz 60 °C
• Komplektā iekļauta attālinātā vienība testēšanai vienam cilvēkam

Kāpēc izvēlēties šo testeri

CT-20TDR izceļas ar TDR iespēju, kas ne tikai pārbauda wiremap, bet arī mēra precīzu attālumu līdz bojājumam – funkcija, kas bieži trūkst vienkāršākiem testeriem. Tā atbalsta plašu kabeļu klāstu, tostarp CAT7 un koaksiālos, padarot to daudzpusīgu gan datu, gan telekomunikāciju instalācijām. Apgaismotais displejs un toņa ģenerators uzlabo lietošanu tumšās vai pārpildītās vadu skapjos, savukārt porta mirgošanas funkcija palīdz identificēt komutatora portus, neatvienojot kabeļus.

Ideāli lietošanas gadījumi

• Jaunu LAN instalāciju sertificēšana biroju ēkās vai datu centros
• Pārtrauktu tīkla problēmu traucējummeklēšana, ko izraisa kabeļa bojājumi
• Pārtraukumu vai īssavienojumu atrašana garos koaksiālo kabeļu posmos CCTV vai platjoslas sistēmām
• Telefona vadu pārbaude dzīvojamās vai komerciālās telpās
• Profilaktiskā apkope strukturēto kabeļu sistēmām

Noderīga informācija

Testeris mēra garumu metros vai pēdās, ko var izvēlēties izvēlnē. Attālinātā vienība ļauj testēt instalētos kabeļus no viena gala, ietaupot laiku garos posmos. Lai nodrošinātu vislabāko precizitāti, pārliecinieties, ka testējamais kabelis nav pievienots aktīvam aprīkojumam. Automātiskā izslēgšanās funkcija taupa bateriju enerģiju darba laikā.

Padoms: pirms mērīšanas vienmēr atvienojiet kabeli no tīkla aprīkojuma, lai izvairītos no nepareiziem rādījumiem. Regulāri pārbaudiet testera kalibrāciju, lai nodrošinātu precīzus garuma mērījumus.
