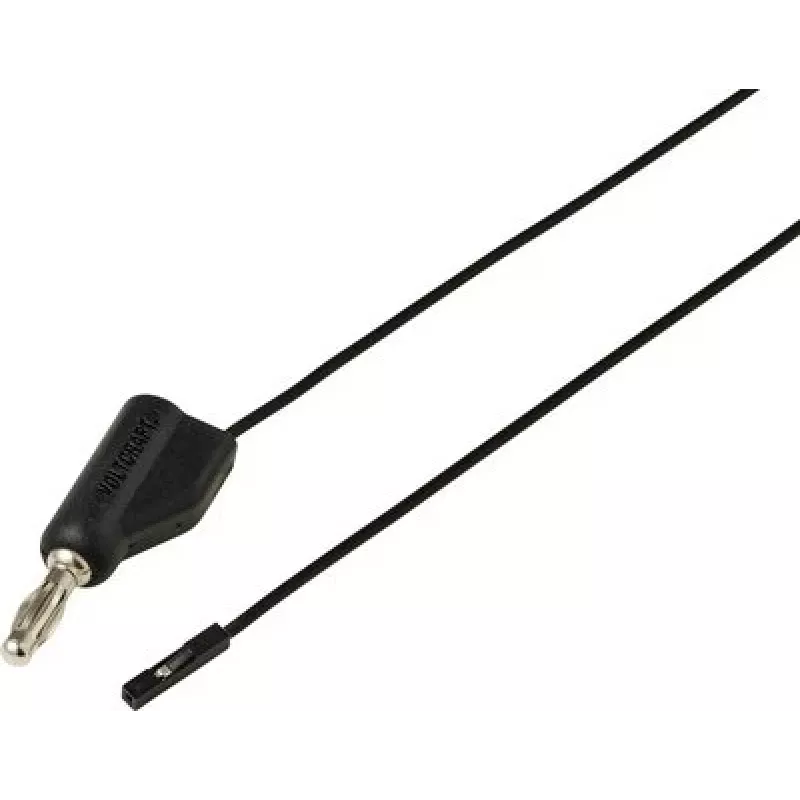

Voltcraft MSL-315 melnais mērīšanas vads, 4 mm banānu spraudnis uz 0,64 mm ligzdu, 1 m, 1 A, 30 V AC/60 V DC VC-17182175

1 m garš, 1 A strāvas un 30 V AC/60 V DC sprieguma novērtējums – šis vads ir domāts tieši tiem, kas strādā ar mazjaudas shēmām un vēlas stabilu savienojumu bez liekas pretestības. Voltcraft MSL-315 savieno standarta 4 mm banānu ligzdu ar smalku 0,64 mm kontaktligzdu, tāpēc tas lieliski iederas tur, kur parastie vadi ir par rupju.

Kam tas noderēs

Elektronikas inženieriem, laboratoriju tehniķiem un hobijistiem, kas strādā ar zema sprieguma shēmām, prototipu platēm vai mērierīcēm, kurām nepieciešams drošs savienojums ar maza diametra ligzdām. Ideāli piemērots vietās, kur ir maz vietas un svarīga signāla kvalitāte.

Galvenās iezīmes

• 4 mm banānu spraudnis (tēviņš) uz 0,64 mm ligzdu (mātīte) – elastīga saderība ar dažādām ierīcēm.
• 1 metra garums nodrošina ērtu manevrēšanu bez lieka haosa.
• Nominālā strāva 1 A, spriegums 30 V AC / 60 V DC – droši mazjaudas mērījumiem.
• Ļoti elastīgs savīts vara vadītājs (0,25 mm² šķērsgriezums) – viegli lokāms un mazāk slogu uz kontaktiem.
• Niķelēta misiņa kontakti nodrošina uzticamu vadītspēju un izturību pret koroziju.
• PVC izolācija ar darba temperatūras diapazonu no -15 līdz +70 °C – piemērota tipiskai laboratorijas videi.
• Melns – viegli atšķirt citu vadu starpā.

Specifikācijas

• Produkta tips: Mērīšanas vads
• Savienotājs A: 4 mm banānu spraudnis
• Savienotājs B: 0,64 mm ligzda
• Kabeļa garums: 1 m
• Krāsa: Melna
• Nominālā strāva: 1 A
• Nominālais spriegums (AC): 30 V
• Nominālais spriegums (DC): 60 V
• Izolācijas materiāls: PVC
• Vadītāja materiāls: Varš (ļoti elastīga savīta stieple)
• Vadītāja šķērsgriezums: 0,25 mm²
• Kontaktu materiāls: Niķelēts misiņš
• Temperatūras diapazons: -15 līdz +70 °C
• Daudzums iepakojumā: 1

Kā lietot

Pievienojiet 4 mm banānu spraudni mērierīces vai barošanas bloka ligzdai, bet 0,64 mm ligzdu – attiecīgajam kontaktam shēmā. Pārbaudiet, vai jūsu mērījumu strāva un spriegums nepārsniedz vada nominālos lielumus. Savienojot ar 0,64 mm ligzdām, uzmanīgi ievietojiet, lai nesabojātu smalkos kontaktus.

Padoms: vienmēr pārbaudiet vada parametrus pret konkrēto mērījumu uzstādījumu, lai izvairītos no pārkaršanas. Uzglabājiet vadu brīvi satītu, izvairoties no asiem līkumiem pie savienotājiem – tā tas kalpos ilgāk.
