WAGO 2002-1204 4-vadītāju spiedsavienojuma spaiļu bloks, 2,5 mm², 800 V, pelēks

Nevajag vairs meklēt skrūvgriezi – šis WAGO 2002-1204 spaiļu bloks ļauj pieslēgt vadus vienā kustībā, bez instrumentiem. Piemērots gan rūpnieciskajām iekārtām, gan ēku automatizācijai, tas ietaupa laiku un samazina kļūdu risku.

Priekšrocības

Push-in CAGE CLAMP® tehnoloģija – iespiež vadu un esi gatavs. Nav jāskrūvē, nav jāspiež sviras. Savienojums ir vibrācijizturīgs un neprasa apkopi. Kompaktais 5,2 mm platums ļauj blīvi izvietot spailes uz DIN sliedes, taupot vietu sadales skapī.

Kam tas der

• Vadības skapji un sadales iekārtas
• Ēku automatizācija un apgaismojuma sistēmas
• Rūpnieciskās mašīnas un iekārtas
• Eksplozijas drošas zonas (Ex e, 1. un 2. zona)

Galvenie parametri

• 4 vadītāji, spiedsavienojums (Push-in CAGE CLAMP®)
• Nominālais šķērsgriezums: 2,5 mm² (AWG 14)
• Nominālais spriegums: 800 V (EN 60947-7-1)
• Nominālā strāva: 24 A
• Montāža: DIN sliede 35 mm (TS 35)
• Krāsa: pelēka
• Izolācijas materiāls: poliamīds (PA 66), degtspējas klase V0
• Darba temperatūra: -35 °C līdz +85 °C
• Noņemšanas garums: 9–11 mm

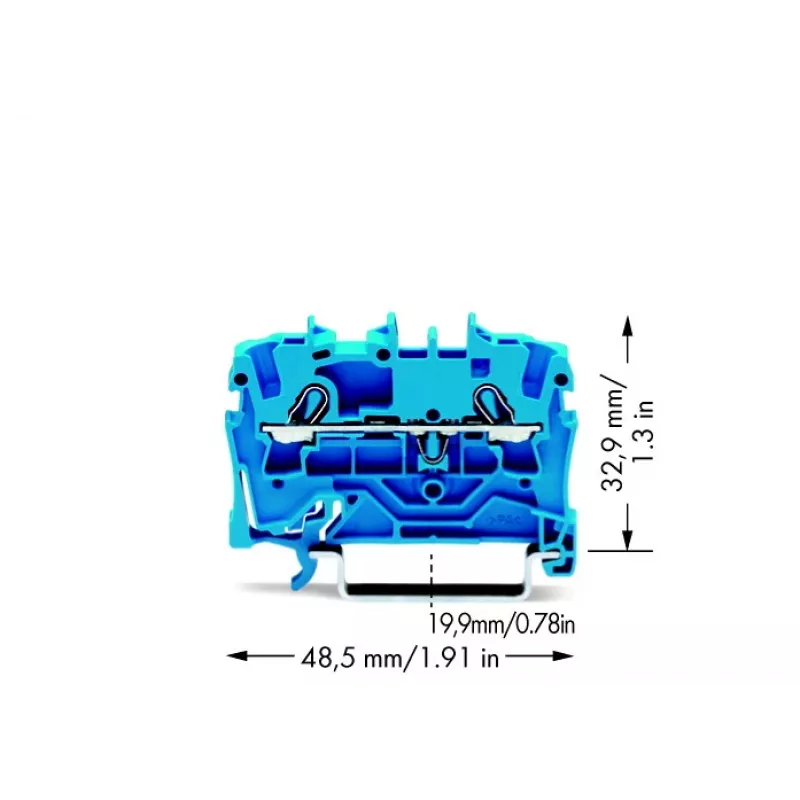

• Izmēri (P x A x D): 5,2 mm x 48,5 mm x 32,9 mm

Kā lietot

Nogriez vadu taisni, noņem izolāciju 9–11 mm garumā. Iespied vadu spailē līdz galam – tas nofiksējas automātiski. Lai atvienotu, iespied atbrīvošanas pogu un izvelc vadu. Pārbaudei izmanto testa atveri.

Padoms: izmanto WAGO gofrēšanas knaibles un marķējuma sloksnes. Pārliecinies, ka vads ir pilnībā iespiests – tas nodrošina drošu kontaktu. Spailes var savienot arī ar džemperiem, veidojot kopēju potenciālu.
