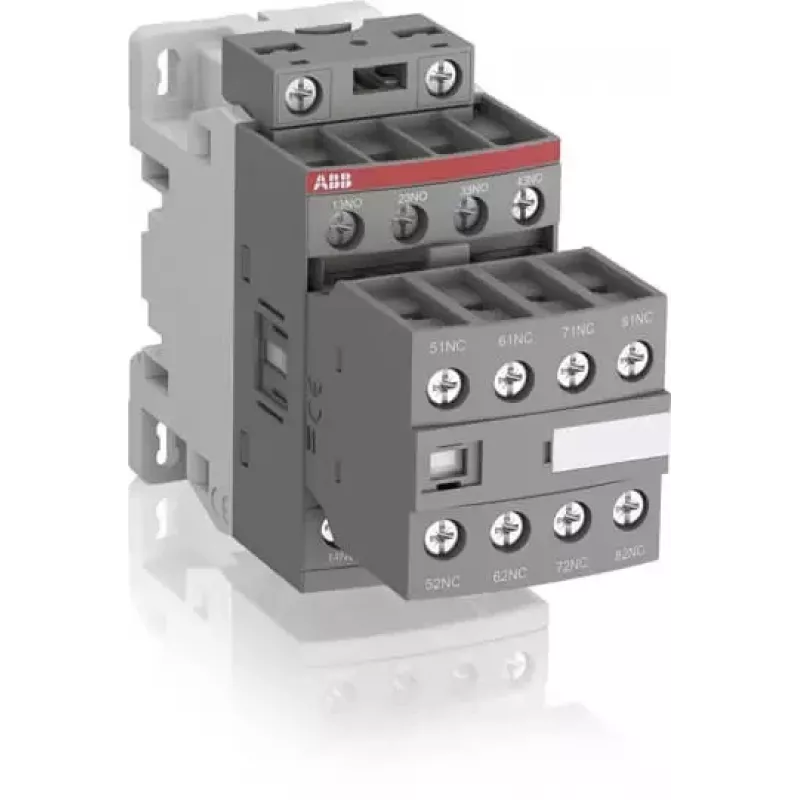

ABB NF44E palīgkontaktors 100-250V AC/DC, 4NO+4NC, skrūvju spailes, DIN sliedei

Astоņi kontakti vienā kompaktā korpusā – ABB NF44E palīgkontaktors ar elektronisko spoli, kas darbojas plašā 100–250V AC/DC diapazonā, ir praktisks risinājums vadības un signalizācijas shēmām, kur nepieciešams daudz komutācijas punktu.

Galvenās priekšrocības

• Plaša diapazona elektroniskā spole: 100–250V AC/DC – vienmēr droša darbība arī pie sprieguma svārstībām
• 8 kontakti: 4 normāli atvērti (NO) + 4 normāli aizvērti (NC) – piemērots sarežģītām vadības shēmām
• Nominālā strāva 6A pie AC-15 un DC-13
• Ilgs mehāniskais kalpošanas laiks: 10 miljoni ciklu
• Montāža uz DIN sliedes vai ar skrūvēm

Tehniskie dati

• Nominālais izolācijas spriegums (Ui): 690V
• Nominālais impulsa izturības spriegums (Uimp): 6kV
• Darba temperatūra: -40°C līdz +70°C
• Aizsardzības pakāpe: IP20
• Spoles jaudas patēriņš: 3W noturēšanai, 5W ieslēgšanai
• Elektriskā izturība: 1,5 miljoni ciklu

Kam piemērots

Šis palīgkontaktors ir paredzēts elektriķiem, automatizācijas inženieriem un apkopes speciālistiem, kuri būvē vai remontē vadības paneļus, mašīnu vadības sistēmas un signalizācijas ķēdes. Pateicoties plašajam spoles sprieguma diapazonam, to var izmantot gan 110V, gan 230V sistēmās, samazinot nepieciešamo rezerves daļu skaitu.

Kā lietot

Kontaktors paredzēts montāžai uz 35 mm DIN sliedes vai tiešai pieskrūvēšanai. Pievienojiet spoles vadus atbilstoši spriegumam (100–250V AC/DC), un izmantojiet 4NO un 4NC kontaktus vadības signālu pārslēgšanai. Pirms montāžas pārliecinieties, ka barošana ir atslēgta.

Padoms: Lai nodrošinātu ilgmūžību, izvēlieties atbilstošu vadu šķērsgriezumu un pievelciet skrūvju spailes ar ražotāja norādīto griezes momentu. Regulāri pārbaudiet kontaktu stāvokli, īpaši vidēs ar putekļiem vai vibrācijām.
