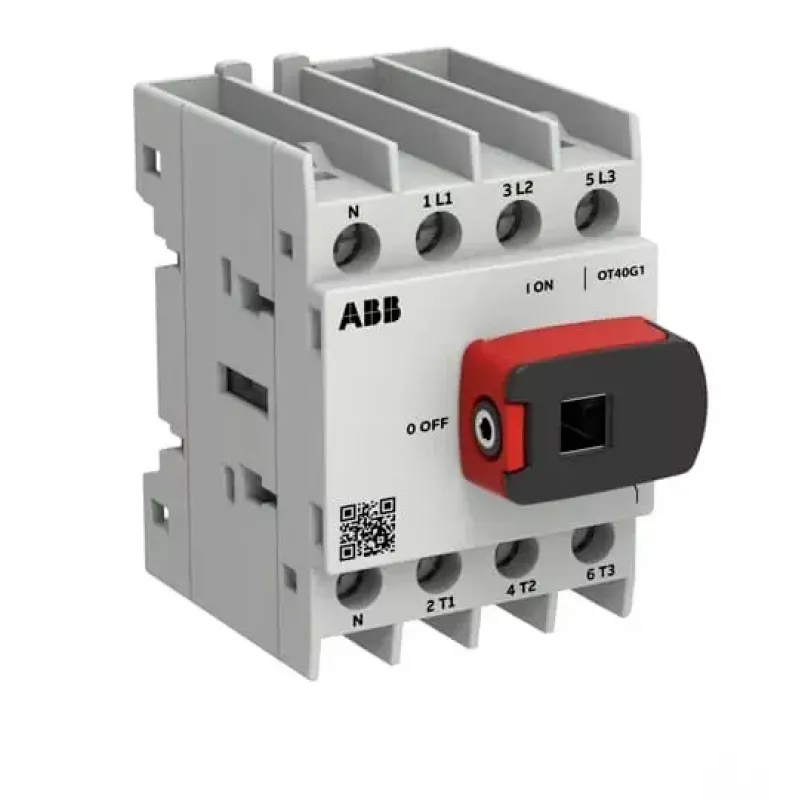

ABB OTOT40G1-4BSN1Plus 40A 4 polu slodzes atslēdzējs, priekšējā vadība, DIN sliedes stiprinājums

Kad mašīna jāizolē apkopei vai avārijas gadījumā, nav laika domāt – jābūt skaidram un drošam atslēdzējam, kas iztur rūpniecisko ikdienu. ABB OTOT40G1-4BSN1Plus ir tieši tāds: 4 polu slodzes atslēdzējs ar 40 A nominālo strāvu, kas paredzēts DIN sliedei vai skrūvju montāžai, un tā priekšējā vadība ļauj ērti integrēt to sadales skapjos. Šis modelis ir no ABB OT sērijas, kas pazīstama ar modularitāti un uzstādīšanas vienkāršību, un tas atbilst IEC 60947-3 standartam.

Galvenās specifikācijas

• Tips: Slodzes atslēdzējs
• Polu skaits: 4
• Nominālā darba strāva (Ie): 40 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 1000 V
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Nominālā īslaicīgā izturības strāva (Icw): 1 kA (1 s)
• Nosacītā īssavienojuma strāva (Icc): 50 kA (ar gG 40 A drošinātāju)
• Montāža: DIN sliede / skrūvju stiprinājums
• Termināļi: Skrūvju termināļi
• Termināļu šķērsgriezums: 1,5 – 16 mm²
• Aizsardzības pakāpe: IP20 (termināļi), IP65 (priekšpuse ar atbilstošu korpusu)
• Standarti: IEC 60947-3
• Vadības mehānisms: Priekšējā vadība
• Rāmja izmērs: G1
• Rokturis: Nav iekļauts (jāpasūta atsevišķi)

Kāpēc izvēlēties šo?

Šis atslēdzējs nodrošina augstu pārrāvuma spēju un uzticamu izolāciju kompaktā G1 rāmī. Skrūvju termināļi pieņem plašu vadu šķērsgriezumu klāstu, tāpēc savienojumi būs droši. Mehāniskā izturība ir paredzēta biežai lietošanai, un priekšējā vadība vienkāršo iekļaušanu vadības paneļos. Ja uzstādāt atbilstošā korpusā, IP65 priekšpuse ļauj to lietot putekļainā vai mitrā vidē.

Kam tas derēs?

• Mašīnu apkopei un remontam, kad nepieciešama droša izolācija
• Motoru vadības ķēdēm rūpnieciskajā automatizācijā
• Enerģijas sadalei komercēkās
• Atjaunojamās enerģijas sistēmās (saules invertori, vēja turbīnas) līdzstrāvas / maiņstrāvas izolācijai
• HVAC un sūkņu sistēmās

Kā lietot

Uzstādiet atslēdzēju uz DIN sliedes vai pieskrūvējiet to panelī. Pievienojiet vadus pie skrūvju termināļiem (1,5–16 mm²). Rokturis nav komplektā – pasūtiet to atsevišķi atbilstoši paneļa durvīm vai tiešai montāžai. Pirms ekspluatācijas pārbaudiet, vai īssavienojuma aizsardzība (drošinātāji vai automātiskie slēdži) ir saskaņota ar šo atslēdzēju.

Padoms: Ja uzstādāt āra vai mitrā vidē, izvēlieties atbilstošu korpusu, lai saglabātu IP65 aizsardzību priekšpusē. Vienmēr pārbaudiet ABB datu lapu, lai iegūtu precīzus tehniskos datus un koordinācijas tabulas.
