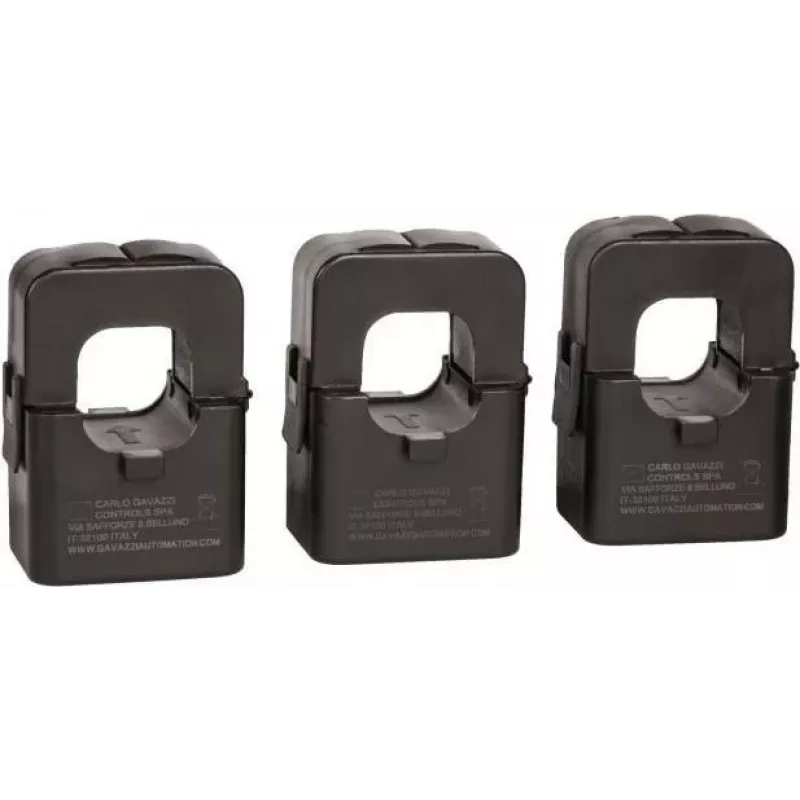

ABL EMSCT sadalāmā serdeņa strāvas transformators 100A/1A eMS mājas enerģijas pārvaldības sistēmai

100 A primārais un 1 A sekundārais strāvas signāls – ABL EMSCT sadalāmā serdeņa strāvas transformators nodrošina precīzus mērījumus eMS mājas enerģijas pārvaldības sistēmā. Pateicoties sadalāmajai konstrukcijai, to var uzstādīt, neatvienojot vadītāju.

Pārskats

ABL EMSCT ir vienfāzes strāvas transformators, kas paredzēts integrācijai ABL Sursum eMS mājas sistēmā. Tas pārveido lielas primārās strāvas par standartizētu 1 A sekundāro signālu, ļaujot precīzi uzraudzīt un kontrolēt elektriskās slodzes.

Kas izceļas

• Sadalāmā serdeņa konstrukcija atvieglo uzstādīšanu jau esošās sistēmās
• Nominālā primārā strāva 100 A ar 1. precizitātes klasi
• Atbalsta apaļus vadītājus līdz 16 mm diametrā vai kopnes līdz 16x16 mm
• Kompakts un viegls, piemērots ierobežotām telpām

Tehniskie dati

• Nominālā primārā strāva: 100 A
• Nominālā sekundārā strāva: 1 A
• Precizitātes klase: 1. klase
• Nominālā slodze: 0,5 VA
• Frekvence: 50/60 Hz
• Izolācijas spriegums: 3 kV
• Darba temperatūras diapazons: -25°C līdz +55°C
• Aizsardzības klase: IP20
• Korpusa materiāls: plastmasa
• Savienojuma kabeļa garums: aptuveni 1 metrs
• Savienojuma veids: atvērti kabeļa gali
• Mērīšanas princips: induktīvs
• Nominālā īsslēguma strāva (Ith): 60 In (1 s)
• Nominālais sistēmas spriegums: 0,72 kV

Kam piemērots

Šis transformators ir ideāls tiem, kas vēlas uzlabot enerģijas patēriņa uzraudzību mājās vai mazos komerciālos objektos, izmantojot ABL eMS sistēmu. Tas ļauj precīzi noteikt elektrisko slodžu patēriņu, neveicot sarežģītas elektroinstalācijas izmaiņas.

Kā lietot

Uzstādiet transformatoru ap fāzes vadītāju, kas jāmēra, un pievienojiet tā atvērtos kabeļa galus eMS sistēmas atbilstošajiem spailēm. Sadalāmā serdeņa konstrukcija ļauj to izdarīt, neatslēdzot strāvu. Pārliecinieties, ka vadītājs atbilst norādītajiem izmēriem.

Padoms: uzstādot vairākus transformatorus, vērojiet vienādu orientāciju, lai nodrošinātu konsekventus mērījumus. Regulāri pārbaudiet savienojumu stingrību, lai izvairītos no signāla traucējumiem.
