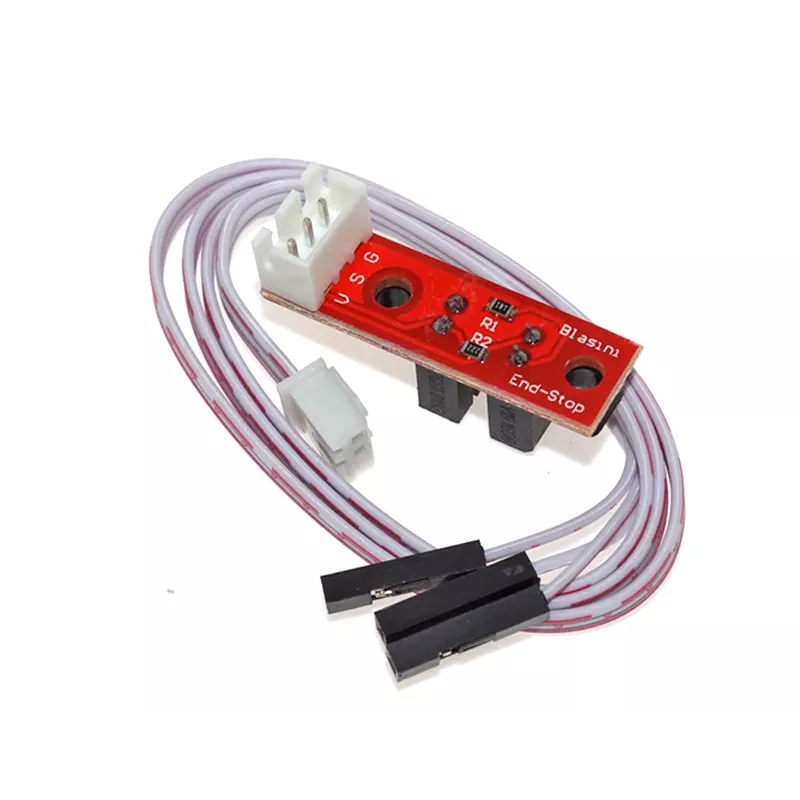

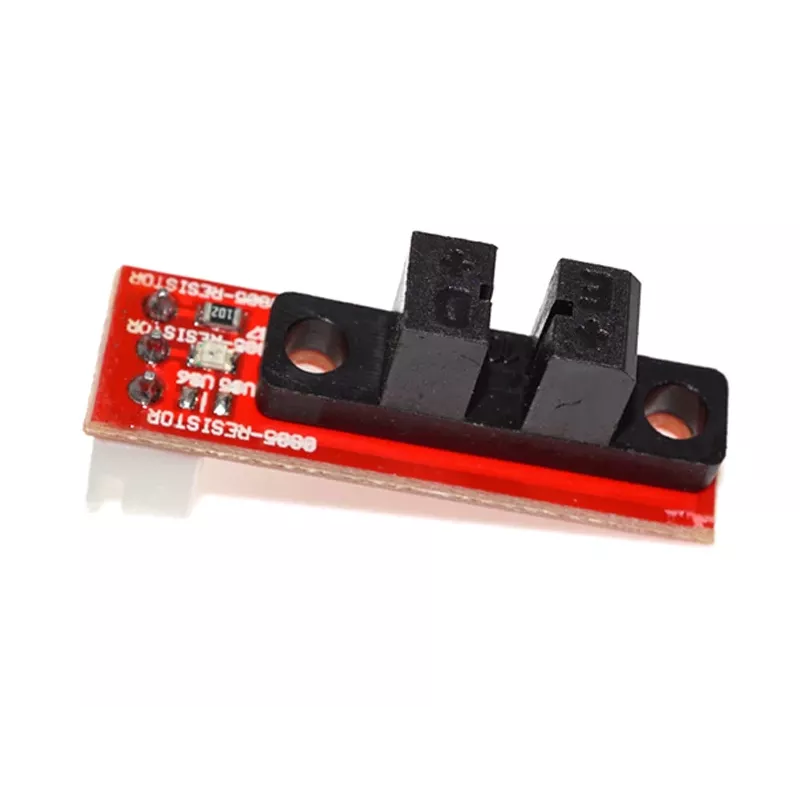

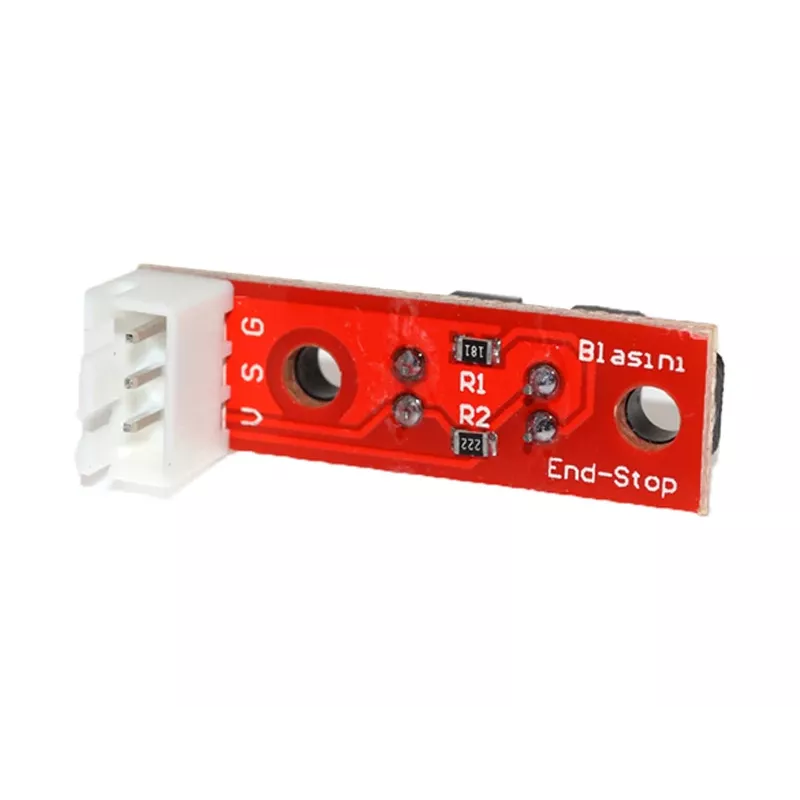

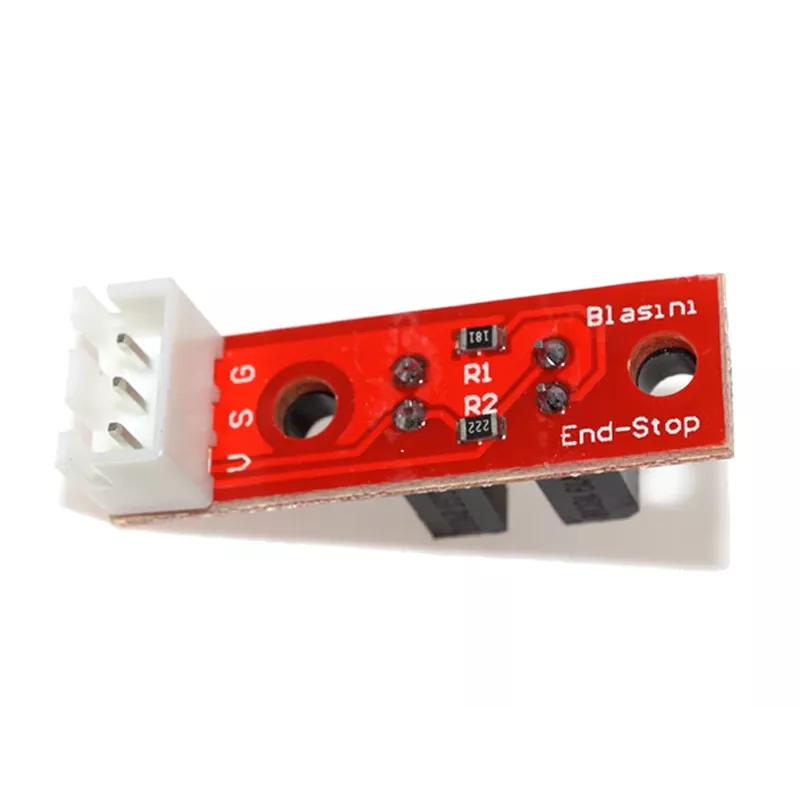

ALLNET 4duino Optoelektroniskais gala slēdzis (ALL_OY_3917)

Vajag precīzu un ātru pozīcijas noteikšanu savam 3D printerim vai CNC? Šis optoelektroniskais gala slēdzis izmanto infrasarkano staru pārtraukšanu, lai fiksētu kustīgo daļu sasniegto gala punktu – bez mehāniska kontakta, tāpēc kalpo ilgāk un reaģē acumirklī.

Priekšrocības

Digitālais izejas signāls (aktīvs zems, kad aktivizēts) ir saderīgs ar lielāko daļu kontrolieru. Iebūvētās LED indikācijas – barošanas un trigera – ļauj uzreiz redzēt, vai slēdzis darbojas, kas atvieglo iestatīšanu un kļūdu meklēšanu. Zems enerģijas patēriņš (zem 20 mA) un ātrs atsaucības laiks.

Kam tas der

• 3D printeriem (RepRap, Prusa, Creality u.c.)
• CNC iekārtām un lāzergravētājiem
• Robotikas projektiem, kur nepieciešami precīzi gala sensori
• Vispārējai mikrokontrolleru automatizācijai

Galvenie parametri

• Sensora tips: Optoelektronisks (infrasarkanais)
• Noteikšanas metode: Spraugas optiskais slēdzis / pārtraukums
• Darba spriegums: 5V līdzstrāva
• Izejas signāls: Digitāls (aktīvs zems, kad aktivizēts)
• Savienojums: 3-pin header (VCC, GND, Signal)
• Noteikšanas spraugas platums: aptuveni 5 mm
• Strāvas patēriņš: < 20 mA
• Indikācijas LED: 2 (barošana, trigera statuss)
• Materiāls: FR-4 PCB, elektroniskās komponentes
• Montāža: caur PCB montāžas caurumiem

Padomi lietošanā

Lieto ar 5V mikrokontrolleri. Pievieno pareizi: VCC, GND, Signal. Stiprināšanai izmanto M3 skrūves caur PCB caurumiem. Kabelis nav iekļauts – izmanto standarta Dupont vadiņus.
