ALLNET ALL-BRICK-0223 Cobbler izplešanas komplekts Brick'R'knowledge sistēmai

ALLNET ALL-BRICK-0223 Cobbler izplešanas komplekts ir domāts praktiskai elektronikas apguvei, izmantojot Brick'R'knowledge moduļus. Komplektā ir 111 detaļas, kas ļauj būvēt gan vienkāršas shēmas skolā, gan sarežģītākas inženiertehniskas konstrukcijas. Atvērtā koda dizains dod iespēju pievienot savus komponentus un veikt radiofrekvenču eksperimentus. Nākotnē plānota saderība ar osciloskopiem un signālu ģeneratoriem, lai apmierinātu rūpniecības vajadzības.

Ko ar to var darīt?

• Mācīties elektrotehniku no pamatiem līdz augstskolas līmenim – saliec shēmas, kas darbojas reāli.
• Veidot prototipus un eksperimentēt ar RF signāliem – antena, varaktori un spoles ļauj pētīt radio frekvences.
• Pievienot paštaisītus komponentus – atvērtā arhitektūra ļauj paplašināt komplektu pēc savām idejām.
• Izmantot skolās, universitātēs vai hobija projektos – komplekts der gan stundām, gan brīvajam laikam.

Galvenās specifikācijas

• Modelis: ALLNET ALL-BRICK-0223 Cobbler izplešanas komplekts Brick'R'knowledge

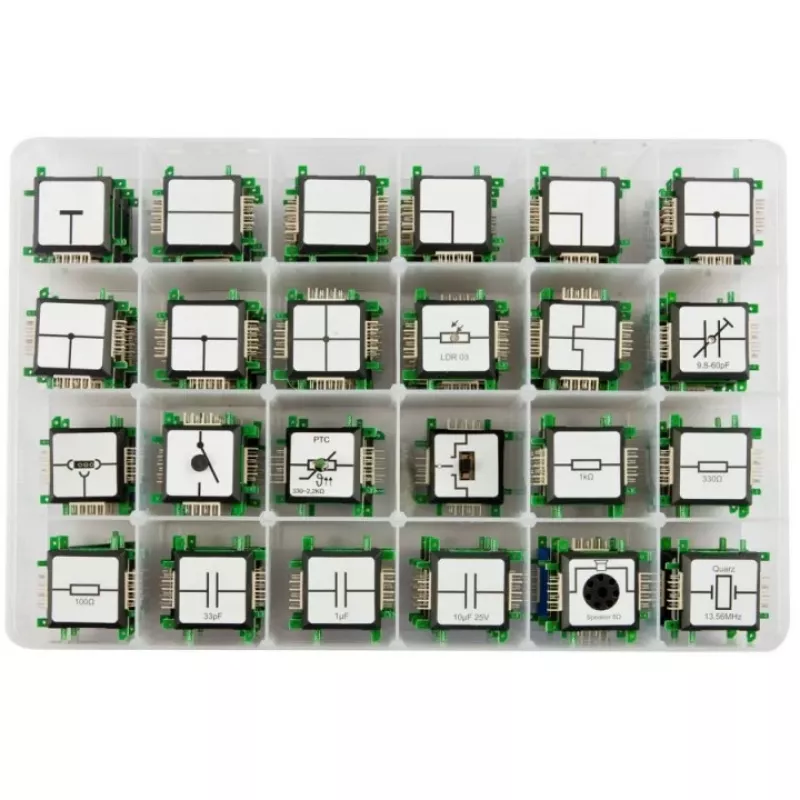

• Saturs: 111 ķieģeļi un komponenti
• Svars: 3.05 kg
• Zīmols: ALLNET
• MPN: ALL-BRICK-0223
• EAN: 4038816041029

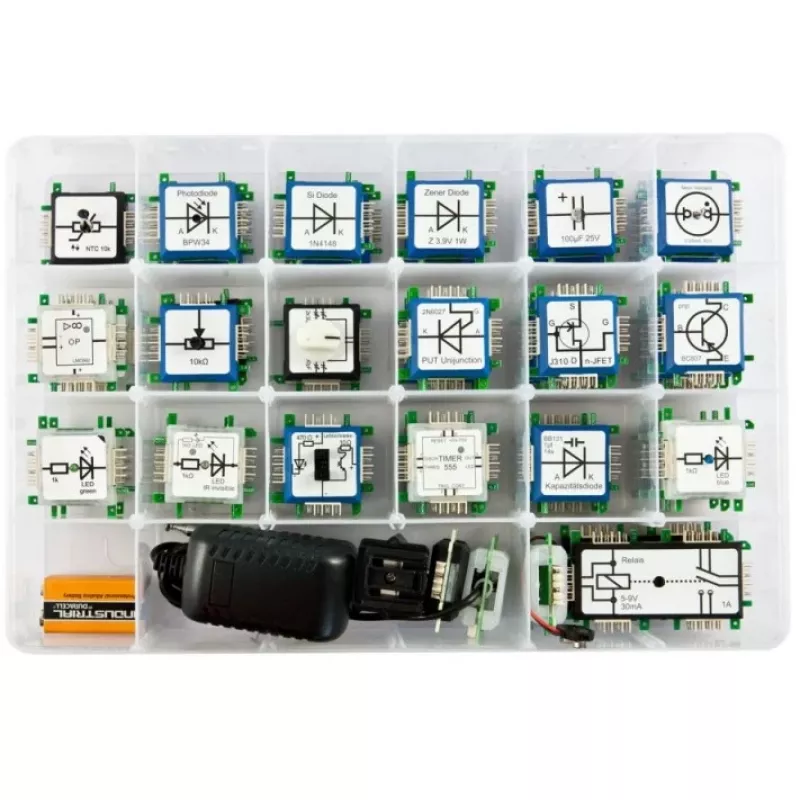

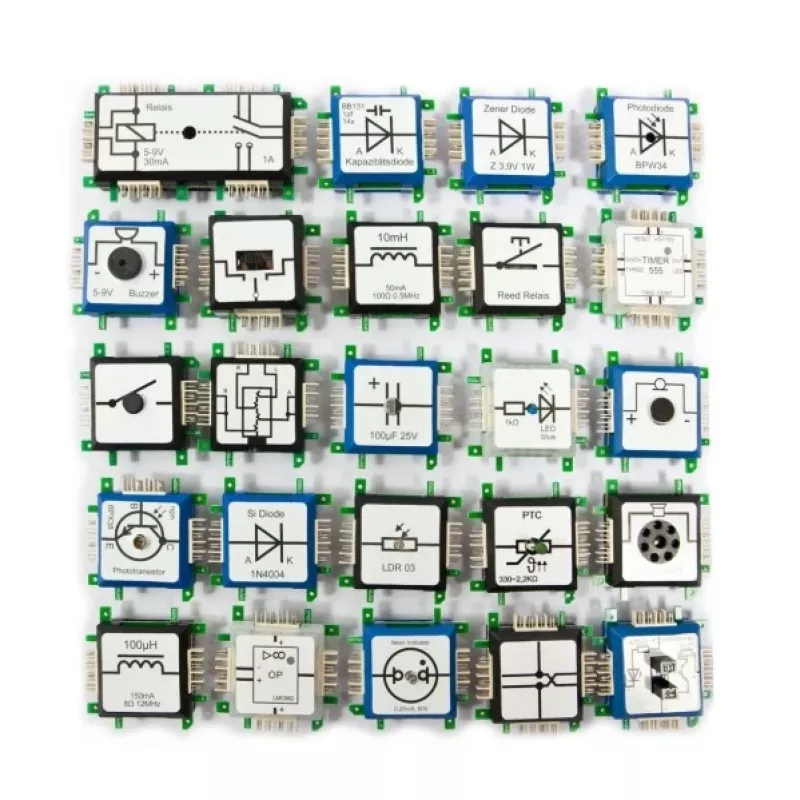

• Galvenās detaļas: 3.5 mm stereo+mic ligzda, 9V barošanas adapteris ar 1A drošinātāju, antena, bateriju adapteris, pīkstulis, fotodiode BPW34, germānija diode AA118, varaktors BB131, diodes 1N4004, 1N4148, Zenera diode 3.9V, kvēlspuldze, rokasgrāmata
• Kondensatori: 1µF, 10µF 25V, 100µF 25V elektrolītiskais, 100nF 50V, 10nF, 1nF, 33pF; mainīgie 2x30pF/2x300pF, 2–30pF, 9.8–60pF
• LED: zila, dzeltena, zaļa, infrasarkanā, sarkana; skaļrunis; gaismas barjera; mikrofons
• Mikroshēmas: LM386, LMC662, 555 taimeris, PUT 2N6027, JFET J310, MOS 2N7002, BC817, BC807, fototransistors BPX38
• Spoles: 10 µH, 22 µH, 100 µH, 10 mH
• Releji: niedru relejs un divi 8–12V 30 mA releji
• Rezistori un sensori: NTC 10k, PTC 2.2k, LDR fotorezistors, fiksētie rezistori (100k, 100Ω, 10k, 1k, 330Ω, 4.7k)
• Citi: potenciometrs 10 kΩ, pīkstulis, pogas, slēdži, universālais ķieģelis, vairāki savienojošie ķieģeļi un līnijas

Lietošanai seko rokasgrāmatai – sāc ar detaļu identificēšanu, tad būvē shēmas soli pa solim. Pirms barošanas pārbaudi savienojumus. Drošībai: atslēdz strāvu pirms detaļu maiņas, nepārsniedz sprieguma robežas, izvairies no īssavienojumiem.
