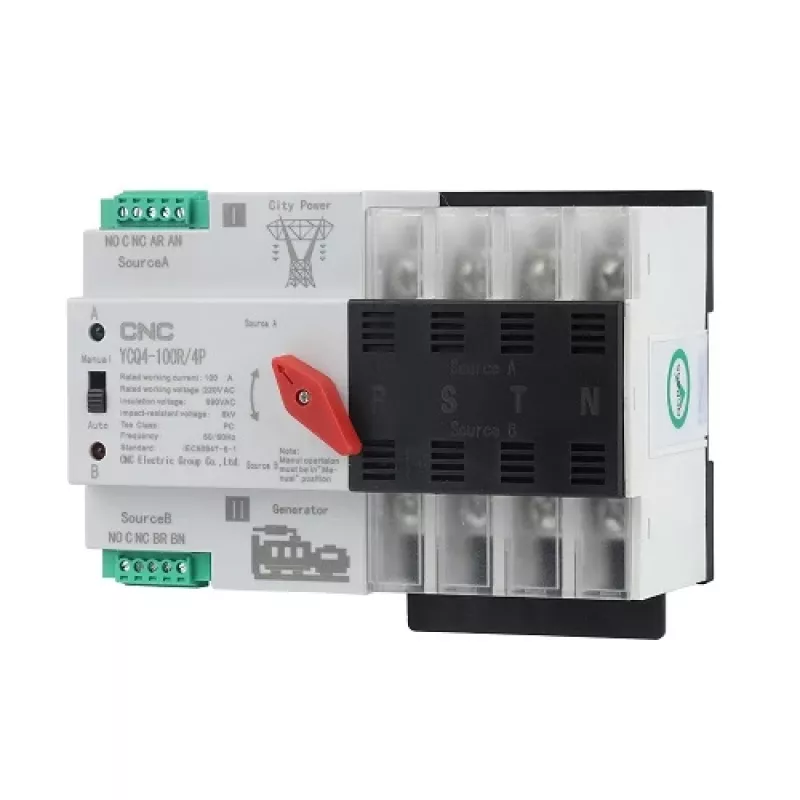

Automātiskais pārslēdzējs CNC NV822478 4-polu 220 V 100 A

CNC NV822478 ir 4-polu automātiskais pārslēdzējs, kas paredzēts darbam ar maiņstrāvu 220 V un strāvu līdz 100 A. Tas nodrošina automātisku slodzes pārslēgšanu starp diviem barošanas avotiem, piemēram, no tīkla uz ģeneratoru, ar pārslēgšanās laiku zem 50 ms. Ierīce atbilst IEC 60947-6-1 standartam un ir uzstādāma uz DIN sliedes.

Praktiskas pielietošanas scenāriji

• Automātiska tīkla-ģeneratora pārslēgšana mājās, lai nodrošinātu nepārtrauktu barošanu strāvas padeves pārtraukumu laikā.
• Rezerves barošanas sistēmas mazos komerciālos objektos, piemēram, veikalos vai birojos.
• Jebkura lietojumprogramma, kur nepieciešama ātra un uzticama avotu maiņa bez cilvēka iejaukšanās.

Galvenās specifikācijas

• Modelis: CNC NV822478
• Poli: 4
• Vadības spriegums: AC 220 V
• Nominālā strāva: 100 A
• Frekvence: 50/60 Hz
• Izolācijas spriegums (Ui): AC 690 V
• Nominālais spriegums (Ue): AC 400 V
• Nosacītā īsslēguma strāva: 50 kA
• SCPD (drošinātājs): RT16-00-63A
• Impulsu izturības spriegums: 8 kV
• Pārslēgšanās laiks: <50 ms
• Uzstādīšana: DIN sliede
• Izmēri: 100 x 142 x 76 mm
• Mehāniskais kalpošanas laiks: 5000 cikli
• Elektriskais kalpošanas laiks: 2000 cikli
• Svars: 656 g
• Garantija: 24 mēneši

Lietošana

Uzstādiet pārslēdzēju uz DIN sliedes atbilstošā sadales skapī. Pievienojiet divus barošanas avotus un slodzi saskaņā ar elektroshēmu. Pēc pieslēgšanas ierīce automātiski pārslēgs slodzi starp avotiem. Manuālā režīma poga ļauj veikt testēšanu vai apkopi. Pirms jebkādiem darbiem atslēdziet spriegumu un ievērojiet vietējos elektrodrošības noteikumus.

Ieteikumi

Izmantojiet atbilstošu pārstrāvas aizsardzību (drošinātājus vai automātiskos slēdžus) atbilstoši SCPD specifikācijai (RT16-00-63A). Pārliecinieties, ka īsslēguma izturība un izolācijas līmeņi ir saderīgi ar jūsu instalāciju. Regulāri pārbaudiet pārslēdzēja darbību un veiciet apkopi, lai nodrošinātu ilgu kalpošanas laiku.
