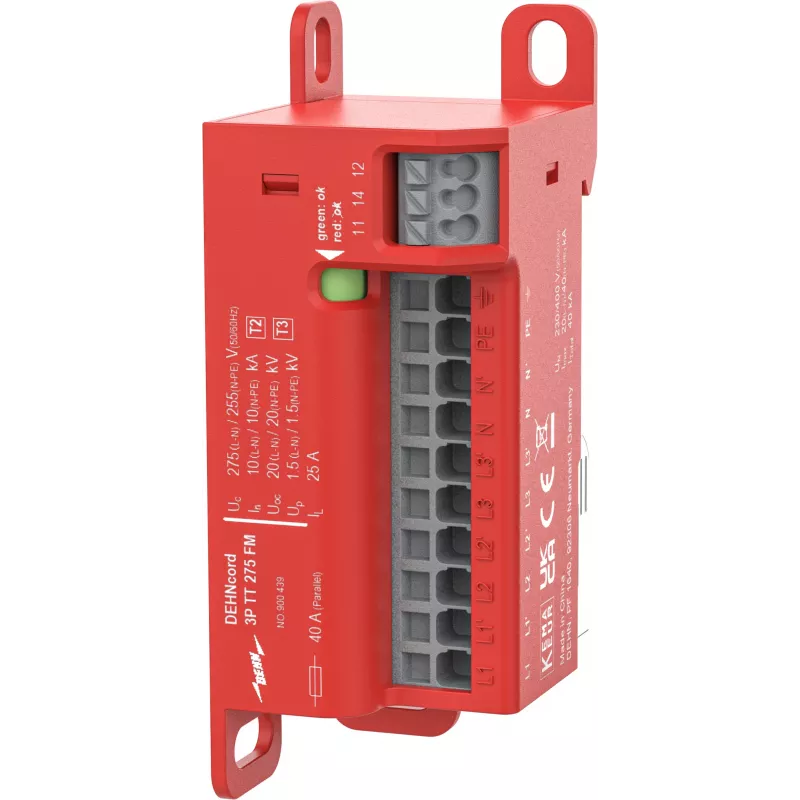

DEHN 900439 trīsfāžu kompaktais pārsprieguma novadītājs TT/TNS (2. tips)

Komplektā ar 3+1 shēmu un 40 kA maksimālo izlādes strāvu – šis DEHN 900439 novadītājs ir domāts tiem, kuri zina, ka zibens spēriens vai pārslēgšanās procesi var iznīcināt dārgas iekārtas. Tā vietā, lai riskētu, labāk uzstādīt pārsprieguma aizsardzību uzreiz.

Kam tas paredzēts

Elektriķiem un sadales skapju montētājiem, kuri uzstāda pārsprieguma aizsardzību komerciālās vai rūpnieciskās trīsfāžu sadales sistēmās. Piemērots TT un TNS zemējuma sistēmām, kur nepieciešams kompakts 2. tipa novadītājs ar DIN sliedes montāžu.

Galvenās iezīmes

• 2. tips / II klase saskaņā ar IEC 61643-11
• 3+1 shēmas konfigurācija TT un TNS tīkliem
• Augsta izlādes jauda: 20 kA nominālā (8/20 µs) un 40 kA maksimālā
• Zems aizsardzības līmenis ≤ 1,2 kV efektīvai iekārtu aizsardzībai
• Vizuāla statusa indikācija: zaļa = OK, sarkana = kļūda
• Kompakts termoplastmasas korpuss, sarkans, UL 94 V-0, 35 mm DIN sliedei

Specifikācijas

• Maksimālais pastāvīgais darba spriegums (Uc): 275 V AC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 1,2 kV
• Reakcijas laiks: < 100 ns
• Īsslēguma izturība: 50 kAeff ar maksimālo aizsargdrošinātāju
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Maksimālais vadītāja šķērsgriezums: 35 mm² viendzīslas / 25 mm² daudzdzīslas
• Standarti: IEC 61643-11, EN 61643-11

Kā lietot

Uzstādiet pēc iespējas tuvāk sadales skapja ieejas padevei. Nodrošiniet pareizu zemējumu un izmantojiet ieteicamos aizsargdrošinātājus, lai nodrošinātu optimālu īsslēguma koordināciju.

Padoms: pārbaudiet indikatoru pēc katra pērkona negaisa. Ja tas kļūst sarkans, nomainiet moduli – tā ir lētāka nekā bojāta iekārta.
