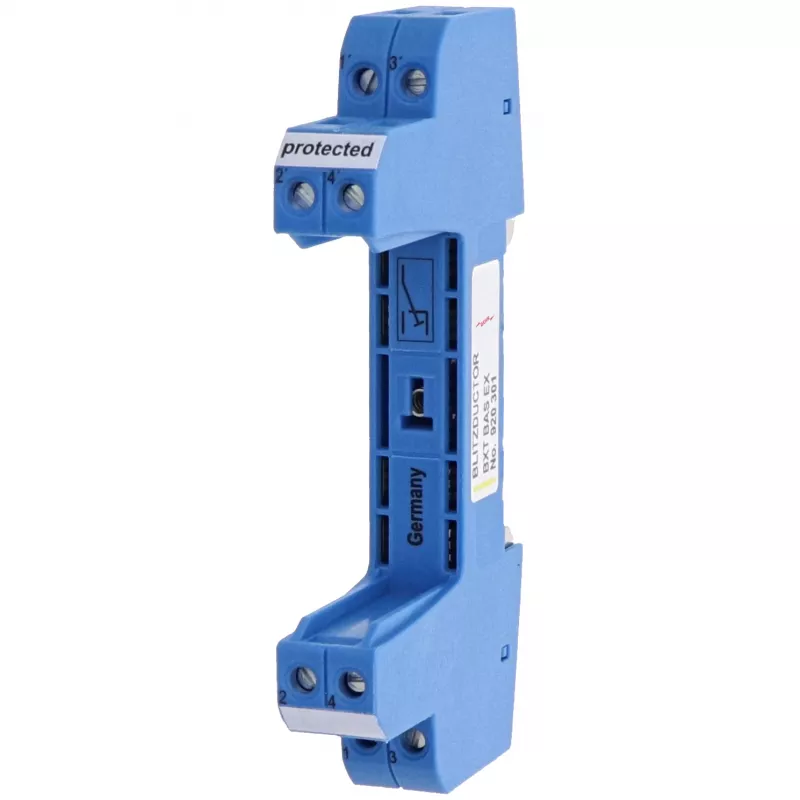

DEHN 920301 BXT BAS EX pamatne BLITZDUCTOR XT pārsprieguma aizsardzības modulim

DEHN 920301 BXT BAS EX ir pamatne, kas paredzēta BLITZDUCTOR XT moduļu uzstādīšanai sprādzienbīstamās vidēs. Tā nodrošina drošu elektrisko savienojumu un mehānisko stabilitāti, saglabājot Ex ia/ib IIC T4 Ga/Gb aizsardzības koncepciju.

Kam paredzēta

Šī pamatne ir paredzēta inženieriem un sistēmu integratoriem, kuri projektē un uztur instrumentācijas un vadības sistēmas sprādzienbīstamās atmosfērās, piemēram, ķīmiskajās rūpnīcās, naftas pārstrādes un gāzes apstrādes iekārtās. Tā ir piemērota lietošanai ar iskdzirksteļdrošām ķēdēm, kur pārsprieguma aizsardzības modulis jāuzstāda uz 35 mm DIN sliedes un jāpievieno ar skrūvju spailēm.

Galvenās iezīmes

• Paredzēta BLITZDUCTOR XT moduļiem
• 2 polu pamatne vienam signāla pārim
• Skrūvju spailes ar 0,2–4 mm² (viendzīslas) un 0,2–2,5 mm² (daudzdzīslas) šķērsgriezumu
• Noņemšanas garums 8 mm, pievilkšanas griezes moments 0,5 Nm
• Korpusa materiāls: pelēks poliamīds PA 6.6
• Darba un uzglabāšanas temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe IP20 ar ievietotu moduli
• Atbilst standartiem IEC 61643-21, EN 61643-21, EN 60079-0, EN 60079-11

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka DIN sliede ir tīra un nav deformēta. Pievienojiet vadus, ievērojot norādīto noņemšanas garumu un pievilkšanas griezes momentu. Pēc elektrisko savienojumu izveides ievietojiet BLITZDUCTOR XT moduli pamatnē. Moduļa nomaiņu var veikt, neatslēdzot vadus un nenoņemot pamatni.

Ieteikums: regulāri pārbaudiet, vai skrūvju spailes nav atslābušas, jo vibrācija var laika gaitā vājināt savienojumu. Vienmēr izmantojiet tikai oriģinālos DEHN BLITZDUCTOR XT moduļus, lai saglabātu Ex aizsardzības līmeni.
