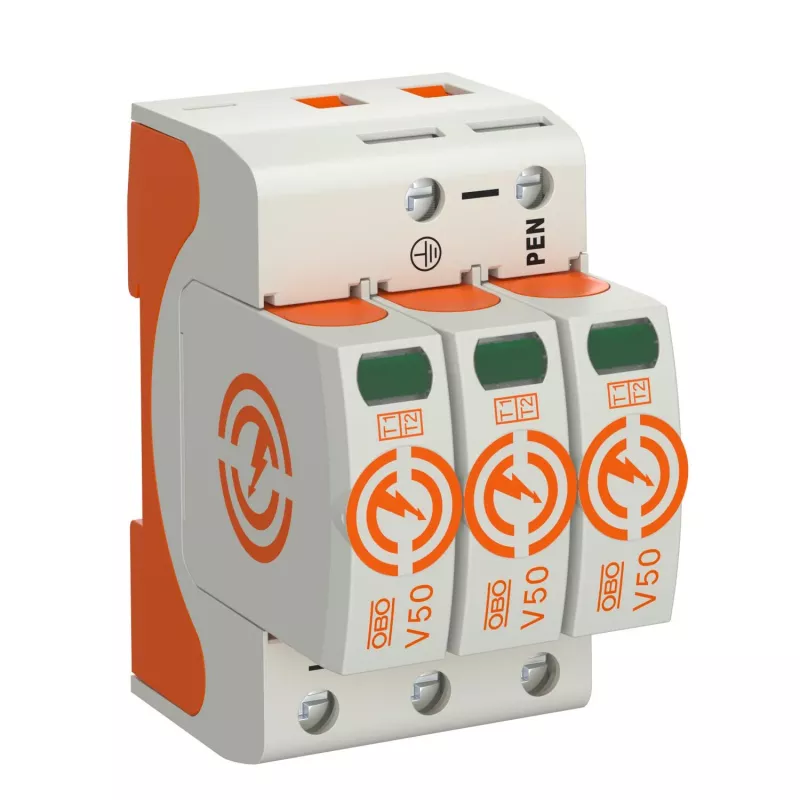

OBO V50-3-280 CombiController 3 polu 280V 1+2 tipa pārsprieguma aizsargs 5093511

Kopējā zibens impulsa strāva 25 kA (10/350 µs) – šis skaitlis uzreiz parāda, ka OBO V50-3-280 ir paredzēts nopietniem apstākļiem. Trīsfāžu tīklos tas vienlaikus aizsargā gan pret tiešiem zibens spērieniem, gan pret pārspriegumiem, kas var sabojāt jutīgu elektroniku.

Kāpēc izvēlēties šo modeli

Apvienotais 1+2 tipa pārsprieguma aizsargs (SPD) nozīmē, ka nav nepieciešami atsevišķi pirmā un otrā līmeņa aizsargi – viens modulis veic abus darbus. Trīs poli (L1, L2, L3) un nominālais spriegums 230/400 V AC padara to par tiešu risinājumu tipiskai trīsfāžu sadalnei. Augstas enerģijas varistoru tehnoloģija un vizuālais statusa indikators ļauj ātri pārbaudīt, vai aizsargs joprojām darbojas.

Galvenās priekšrocības

• Liels zibens impulsa strāvas pieļaujamais lielums: 7,5 kA uz polu (10/350 µs)
• Zems aizsardzības līmenis: < 1,3 kV
• Kompakts 4 TE platums DIN sliedes montāžai
• Plašs darba temperatūras diapazons: no -40 līdz +80 °C

Tehniskie dati

• Maksimālais pastāvīgais darba spriegums (Uc): 280 V AC
• Nominālā izlādes strāva (In): 20 kA uz polu (8/20 µs)
• Maksimālā izlādes strāva (Imax): 50 kA uz polu (8/20 µs)
• Pievienojuma šķērsgriezums: 1,5 - 35 mm² (viendzīslas), 1,5 - 25 mm² (daudzdzīslu)
• Montāža: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20

Kam piemērots

Šis aizsargs ir domāts elektriķiem un uzņēmumiem, kas strādā ar trīsfāžu sadalnēm, kur nepieciešama uzticama aizsardzība pret zibens radītiem pārspriegumiem. Piemērots rūpnieciskām ēkām, birojiem, serveru telpām un citām vietām, kur elektroiekārtu bojājumi var radīt lielus zaudējumus. Tāpat tas noder mājas vai dzīvokļa sadalnē, ja tīklā ir trīs fāzes un vēlaties pilnvērtīgu aizsardzību.

Kā lietot

Uzstādiet uz 35 mm DIN sliedes sadalnē. Pievienojiet fāzes vadus (L1, L2, L3) un neitrālo vadu atbilstoši shēmai. Ievērojiet ražotāja norādīto pievienojuma šķērsgriezumu: viendzīslas vadi no 1,5 līdz 35 mm², daudzdzīslu – no 1,5 līdz 25 mm². Pēc montāžas pārbaudiet, vai statusa indikators rāda normālu stāvokli. Regulāri apskatiet indikatoru – ja tas maina krāsu, aizsargs ir jānomaina.

Padoms: pārsprieguma aizsardzība ir tik droša, cik droša ir tās uzstādīšana. Vienmēr izslēdziet barošanu pirms darba un pārliecinieties, ka sadalnē ir pietiekami daudz vietas 4 TE modulim. Ja neesat pārliecināts par pieslēgumu, uzticiet to sertificētam elektriķim – viena kļūda var padarīt visu aizsardzību neefektīvu.
