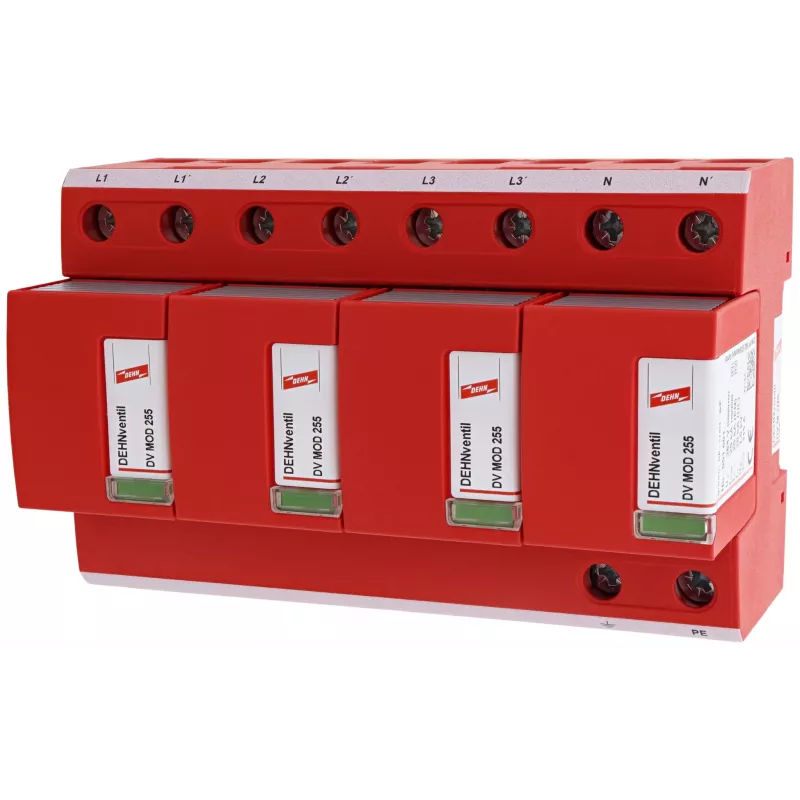

DEHN 951400 Modulārais kombinētais pārsprieguma aizsargs TN-S sistēmām IP20

Ja jūsu objektā ir TN-S sistēma un nepieciešama uzticama aizsardzība pret zibens un pārslodzes radītiem pārspriegumiem, DEHN 951400 nodrošina gan 1., gan 2. tipa aizsardzību vienā modulī. Ar kopējo zibens impulsa strāvu 50 kA (10/350 µs) un RADAX-Flow dzirksteļu spraugas tehnoloģiju tas spēj izturēt lielas slodzes un droši nodzēst sekojošo strāvu līdz 50 kA rms.

Galvenās priekšrocības

• Kombinētā 1. un 2. tipa aizsardzība TN-S sistēmām
• Augsta kopējā zibens impulsa strāva: 50 kA (10/350 µs)
• RADAX-Flow dzirksteļu spraugas tehnoloģija drošai darbībai
• Iebūvēts termiskais atdalītājs drošai ekspluatācijai
• Kompakts 4 moduļu dizains, ietaupa vietu sadalnē

Tehniskie dati

• Sistēmas konfigurācija: TN-S
• Nominālais spriegums: 230 / 400 V AC
• Maksimālais pastāvīgais darba spriegums: 255 V AC
• Kopējā zibens impulsa strāva (10/350 µs): 50 kA
• Nominālā izlādes strāva (8/20 µs): 20 kA
• Maksimālā izlādes strāva (8/20 µs): 50 kA
• Sprieguma aizsardzības līmenis: ≤ 1,5 kV
• Sekojošās strāvas nodzēšanas spēja: 50 kA rms
• Īsslēguma izturība: 50 kA rms
• Polu skaits: 3+1
• Montāža: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -40 °C līdz +80 °C

Kam piemērots

Šis pārsprieguma aizsargs ir ideāli piemērots rūpnieciskām un komerciālām ēkām, kur nepieciešama augsta līmeņa aizsardzība pret zibens radītiem pārspriegumiem. Tas ir piemērots arī dzīvojamām ēkām ar TN-S sistēmu, ja tiek prasīta 1. tipa aizsardzība.

Kā lietot

DEHN 951400 tiek uzstādīts uz 35 mm DIN sliedes sadalnē, aizņemot 4 moduļus. Pirms uzstādīšanas pārliecinieties, ka sistēma ir TN-S un spriegums atbilst 230/400 V AC. Ierīce ir aprīkota ar termisko atdalītāju, kas nodrošina drošu atslēgšanos bojājuma gadījumā. Ieteicams uzstādīšanu veikt kvalificētam elektriķim.

Padoms: Lai nodrošinātu pilnīgu aizsardzību, ieteicams kombinēt ar 2. tipa pārsprieguma aizsargiem sadalnēs un 3. tipa aizsargiem tieši pie jutīgām ierīcēm. Regulāri pārbaudiet indikatoru, lai savlaicīgi konstatētu nepieciešamību pēc nomaiņas.
