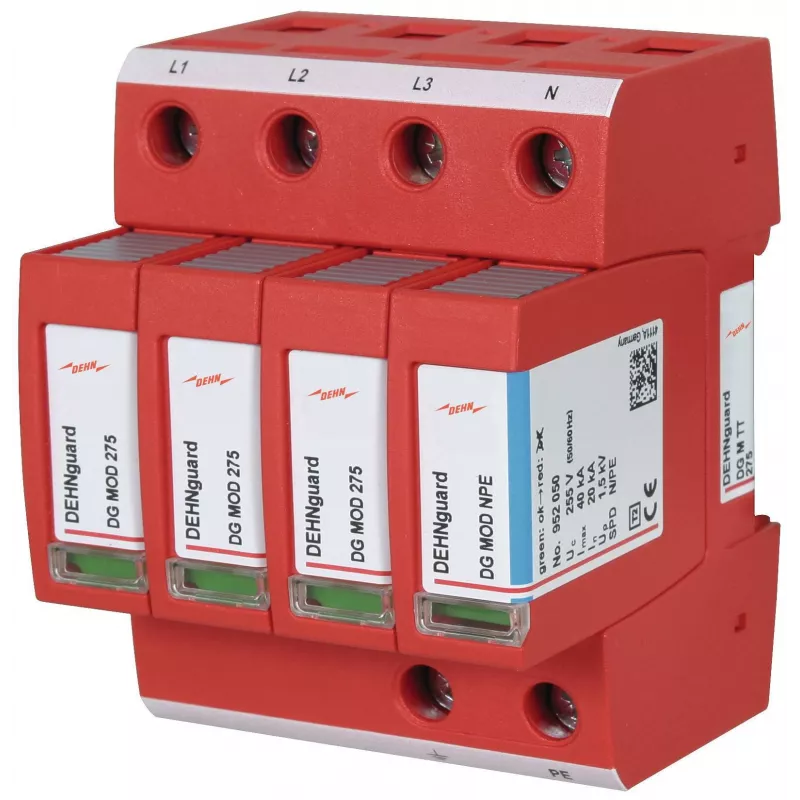

DEHN 952310 modulārais pārsprieguma aizsargs TT un TN-S sistēmām IP20

Elektriķiem, sadalņu montētājiem un objektu apsaimniekotājiem, kuri atbild par iekārtu drošību ēkās ar TT vai TN-S zemējuma sistēmu, šis DEHN 952310 modulārais pārsprieguma aizsargs nodrošina uzticamu aizsardzību pret zibens vai komutācijas izraisītiem pārspriegumiem. Tas ir paredzēts montāžai sadales skapjos un vadības pultīs, kur nepieciešama ilgtermiņa aizsardzība bez pastāvīgas uzmanības.

Galvenās priekšrocības

• 2. tipa pārsprieguma aizsargs saskaņā ar EN 61643-11
• Nominālais spriegums: 230 / 400 V AC
• Maksimālais pastāvīgais darba spriegums: 275 V AC
• Nominālā izlādes strāva: 20 kA (8/20 µs)
• Maksimālā izlādes strāva: 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis: ≤ 1,2 kV
• 4 polu versija trīsfāžu sistēmām
• Montāža uz 35 mm DIN sliedes
• Vizuāls statusa indikators (zaļš/sarkans)
• Iebūvēts termiskais atdalītājs

Tehniskie dati

• Sistēmas saderība: TN-S, TT
• Polu skaits: 4
• Montāžas veids: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Korpusa materiāls: termoplasts
• Pievienojuma šķērsgriezums (viendzīslas): 1,5 - 35 mm²
• Pievienojuma šķērsgriezums (daudzdzīslu): 1,5 - 25 mm²
• Turpsejošās strāvas dzēšanas spēja: 100 A (L-N)
• Reakcijas laiks: < 100 ns

Kam piemērots

Ideāli piemērots elektriķiem, kuri uzstāda sadales skapjus dzīvojamās un komerciālās ēkās ar TT vai TN-S sistēmu. Tāpat to novērtēs objektu apsaimniekotāji, kuriem nepieciešama vienkārša apkope un skaidra aizsardzības statusa pārbaude. Pateicoties modulārajai konstrukcijai, to var ātri nomainīt bez visa sadalītāja demontāžas.

Kā lietot

Uzstādiet DEHN 952310 pēc iespējas tuvāk elektroapgādes ievadam, lai maksimāli samazinātu pārsprieguma ietekmi. Pievienojiet vadus atbilstoši shēmai, ievērojot vietējos noteikumus par zemējumu. Pēc montāžas pārbaudiet, vai indikators ir zaļā krāsā – tas norāda, ka aizsargs ir darba kārtībā. Regulāras apkopes laikā vienkārši apskatiet indikatoru: ja tas kļuvis sarkans, modulis ir jānomaina.

Padoms: Vienmēr nodrošiniet kvalitatīvu zemējumu un ievērojiet ražotāja norādīto pievienojuma šķērsgriezumu. Lai nodrošinātu pilnīgu aizsardzību, ieteicams uzstādīt arī 1. tipa pārsprieguma aizsargu pie ēkas ievada, ja tas vēl nav izdarīts.
