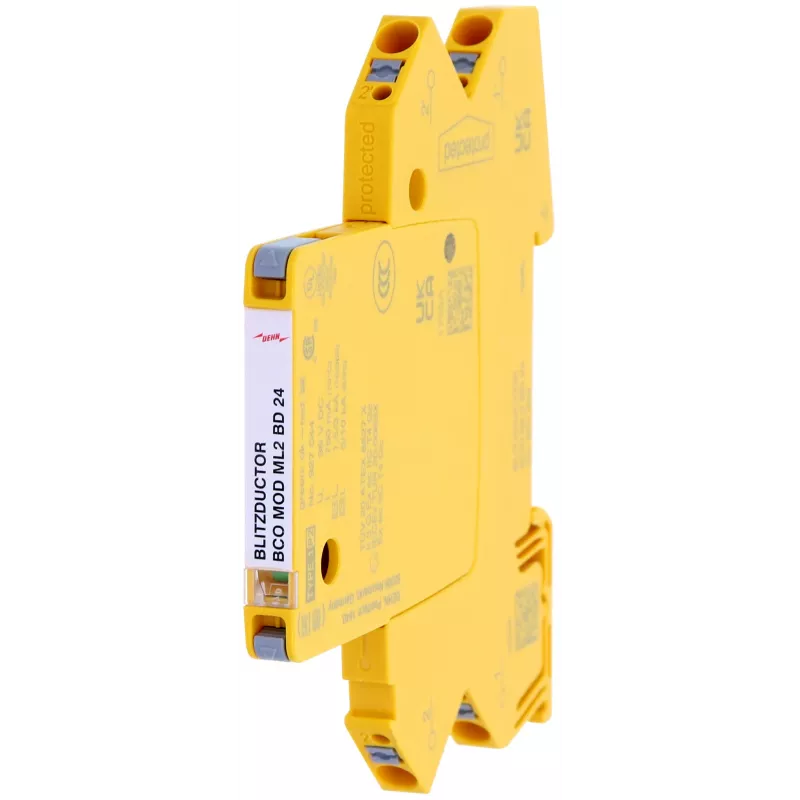

DEHN BCO ML2 BD 24 moduļu kombinētais pārsprieguma aizsargs 1 pārim, 24 V DC, skrūvju spailes 927244

Telekomunikāciju un datu līnijas bieži ir pakļautas pārejošiem pārspriegumiem, ko izraisa zibens spērieni vai komutācijas procesi. DEHN BCO ML2 BD 24 ir moduļu kombinētais pārsprieguma aizsargs, kas paredzēts viena simetriska pāra (2 polu) aizsardzībai 24 V DC sistēmās, nodrošinot drošu pievienoto iekārtu darbību.

Kam paredzēts

Šī pārsprieguma aizsardzības ierīce ir paredzēta uzstādītājiem, sistēmu integratoriem un apkopes personālam, kuriem nepieciešams aizsargāt telekomunikāciju saskarnes, datu līnijas vai signāla ķēdes rūpnieciskos vai komerciālos apstākļos. Tā ir piemērota montāžai sadales kārbā vai uz DIN sliedes ar adapteri.

Galvenās iezīmes

• Aizsargā vienu simetrisku pāri (2 polu) datu vai signāla līnijām.
• Nominālais spriegums 24 V DC, maksimālais pastāvīgais darba spriegums 28 V DC.
• Augsta izlādes jauda: nominālā izlādes strāva 1 kA uz līniju (8/20 µs), kopā 2 kA; impulsa strāva 0,5 kA uz līniju (10/350 µs), kopā 1 kA.
• Zems sprieguma aizsardzības līmenis: ≤ 60 V starp līnijām un starp līniju un PG pie nominālās izlādes strāvas.
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C.
• Skrūvju spailes drošam savienojumam.
• Korpusa materiāls: UV izturīgs termoplasts.
• Atbilst IEC 61643-21 / EN 61643-21.

Specifikācijas

• Produkta veids: Kombinētais pārsprieguma aizsargs (SPD)
• Pielietojums: Telekomunikāciju saskarnes / datu līnijas
• Aizsargāto pāru skaits: 1 (2 polu)
• Nominālais spriegums (Un): 24 V DC
• Maks. pastāvīgais darba spriegums (Uc): 28 V DC
• Nominālā izlādes strāva (In) (8/20 µs) uz līniju: 1 kA
• Kopējā nominālā izlādes strāva (In) (8/20 µs): 2 kA
• Impulsa strāva (Iimp) (10/350 µs) uz līniju: 0,5 kA
• Kopējā impulsa strāva (Iimp) (10/350 µs): 1 kA
• Sprieguma aizsardzības līmenis (Up) starp līnijām pie In: ≤ 60 V
• Sprieguma aizsardzības līmenis (Up) starp līniju un PG pie In: ≤ 60 V
• Robžas frekvence (fG) (50 Ω): > 10 MHz
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Savienojuma veids: Skrūvju spailes
• Montāžas veids: Sadales kārba / DIN sliede (ar adapteri)
• Korpusa materiāls: Termoplasts, UV izturīgs
• Aizsardzības klase: IP65 (uzstādot piemērotā korpusā)
• Atbilstība standartiem: IEC 61643-21 / EN 61643-21

Padomi

Lai nodrošinātu optimālu aizsardzību, uzstādiet pārsprieguma aizsargu pēc iespējas tuvāk aizsargājamajai iekārtai. Nodrošiniet pienācīgu iezemējumu un ievērojiet ražotāja uzstādīšanas norādījumus. Izmantojot ārpus telpām, uzstādiet piemērotā korpusā, lai sasniegtu norādīto IP klasi.

Padoms: pārbaudiet, vai aizsargs atbilst jūsu sistēmas spriegumam un signāla veidam. Regulāri pārbaudiet aizsarga stāvokli pēc pārsprieguma notikumiem.
