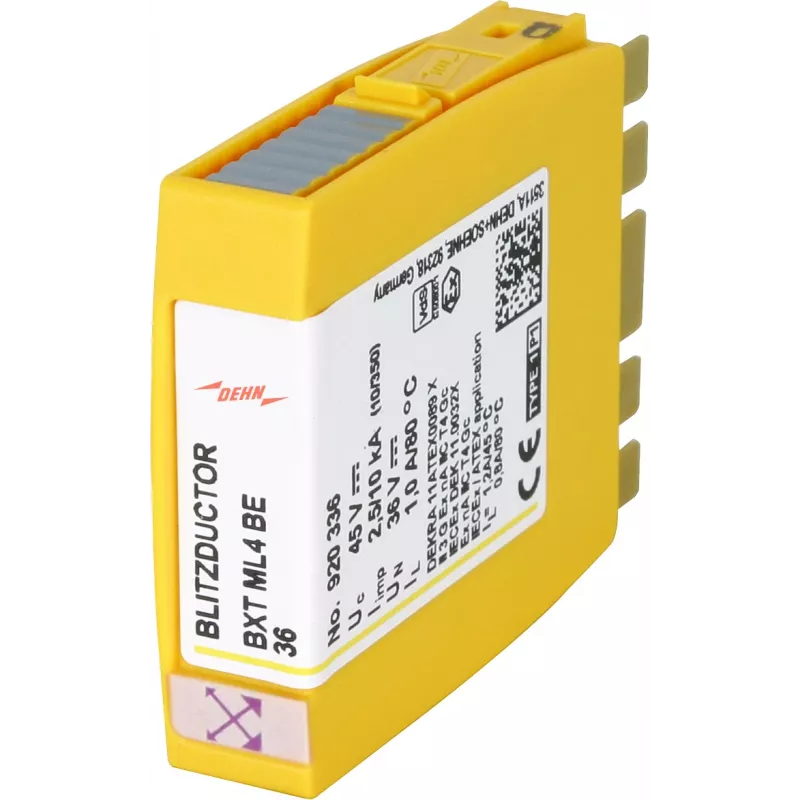

DEHN Blitzductor XT BXT ML4 BE 36 kombinētais pārsprieguma aizsardzības modulis (920336)

Kad zibens spēriens vai pārslēgšanās procesi rada pārspriegumu, 4 vadu balansētās līnijas var tikt bojātas. DEHN Blitzductor XT BXT ML4 BE 36 modulis novērš šos riskus, nodrošinot uzticamu aizsardzību jūsu datu pārraides sistēmām.

Kāpēc izvēlēties šo moduli

• Augsta izlādes jauda: 20 kA kopā (8/20 µs), kas absorbē pat spēcīgus pārspriegumus.
• Zems aizsardzības līmenis: ≤150 V starp līnijām, kas pasargā jutīgo elektroniku.
• Plašs darba temperatūras diapazons: no -40 °C līdz +80 °C, piemērots gan iekštelpām, gan āra apstākļiem.
• Kompakts termoplastmasas korpuss sarkanā krāsā, viegli uzstādāms uz 35 mm DIN sliedes.

Tehniskie dati

• Nominālais spriegums: 24 V DC
• Maksimālais pastāvīgais darba spriegums: 36 V DC
• Nominālā izlādes strāva (8/20 µs): 2,5 kA līnija–līnija, 5 kA līnija–PG
• Maksimālā izlādes strāva (8/20 µs): 10 kA līnija–līnija, 20 kA līnija–PG
• Aizsardzības līmenis pie In: ≤150 V līnija–līnija, ≤600 V līnija–PG
• Robežfrekvence (3 dB): 10 MHz (50 Ohm sistēmā)
• Savienojumi: skrūvju spailes
• Montāža: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20

Kam piemērots

Šis modulis ir ideāls risinājums rūpnieciskām vides, kur tiek izmantotas 4 vadu balansētās saskarnes, piemēram, kopnes sistēmas un datu līnijas. Tas nodrošina aizsardzību pret zibens izraisītiem pārspriegumiem un citiem traucējumiem, kas var sabojāt dārgu aprīkojumu.

Kā lietot

Uzstādiet moduli uz 35 mm DIN sliedes, pievienojiet 4 vadu balansētās līnijas skrūvju spailēm un pievienojiet aizsardzības zemējumu (PG). Pārliecinieties, ka nominālais spriegums nepārsniedz 24 V DC un maksimālais pastāvīgais spriegums ir 36 V DC. Modulis ir gatavs darbam uzreiz pēc uzstādīšanas.

Padoms: Lai nodrošinātu maksimālu aizsardzību, ieteicams regulāri pārbaudīt moduļa stāvokli un savienojumu kvalitāti. Ja modulis ir bojāts, nekavējoties nomainiet to pret jaunu.
