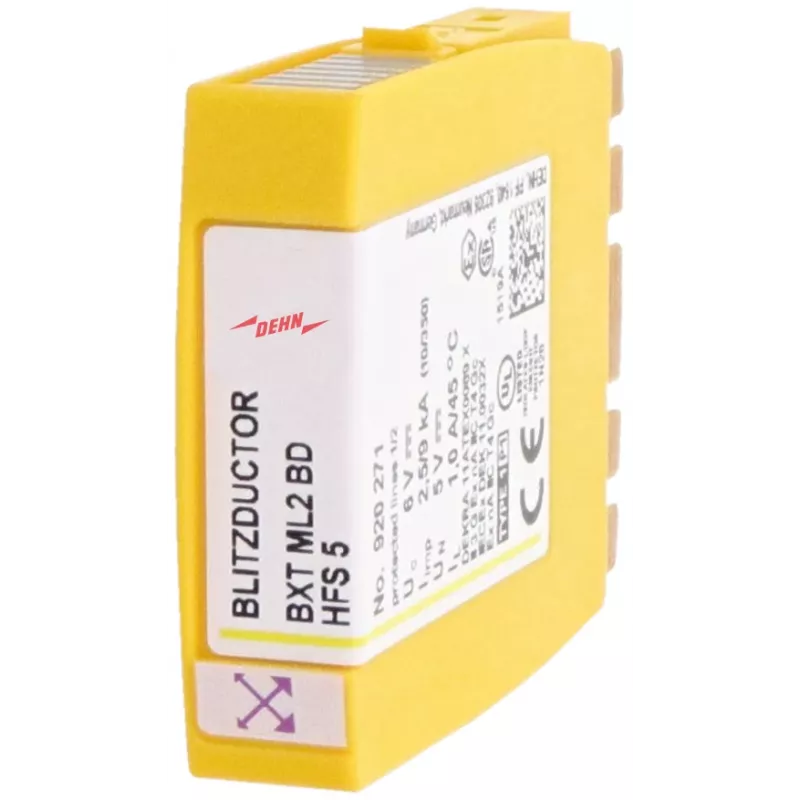

DEHN BXT ML2 BDHFS5 kombinētais zibens strāvas un pārsprieguma aizsardzības modulis 920271

DEHN BXT ML2 BDHFS5 920271 apvieno 1. un 2. tipa pārsprieguma aizsardzību vienā kompaktā modulī, tādējādi nav nepieciešami atsevišķi zibens strāvas un pārsprieguma ierobežotāji. Tā 5 kA zibens impulsa strāvas nomināls uz polu un 50 kA maksimālā izlādes strāva padara to piemērotu prasīgām vietām, kur vietas ir maz, bet veiktspēja nedrīkst ciest.

Galvenās priekšrocības

• Kombinēts 1. + 2. tipa / I + II klases ierobežotājs TN-S un TT sistēmām
• Zibens impulsa strāva (Iimp) 5 kA uz polu (10/350 µs)
• Maksimālā izlādes strāva (Imax) 50 kA (8/20 µs)
• Aizsardzības līmenis ≤ 1,5 kV efektīvai iekārtu aizsardzībai
• Kompakts 1 moduļa dizains 35 mm DIN sliedes montāžai
• Optiskais statusa indikators ar zaļu/sarkanu karodziņu

Ikdienas lietošanā

Šis modulis ir konstruēts uzticamai aizsardzībai zemsprieguma sadales sistēmās. Ar nominālo spriegumu 230/400 V AC un maksimālo ilgstošo darba spriegumu 255 V AC tas darbojas standarta tīkla apstākļos. Reakcijas laiks, kas ir mazāks par 100 ns, nodrošina ātru reakciju uz pārejas procesiem, savukārt 315 A gG maksimālais rezerves drošinātājs ļauj elastīgi integrēt. Sarkanais termoplastiskais korpuss atbilst UL 94 V-0 un darbojas no -40 °C līdz +80 °C.

Pilni tehniskie dati

• Ierobežotāja tips: kombinētais zibens strāvas un pārsprieguma ierobežotājs
• SPD klase: 1. + 2. tips / I + II klase
• Nominālais spriegums (Un): 230 / 400 V AC
• Maksimālais ilgstošais darba spriegums (Uc): 255 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maksimālā izlādes strāva (Imax) (8/20 µs): 50 kA
• Zibens impulsa strāva (Iimp) (10/350 µs): 5 kA uz polu
• Aizsardzības līmenis (Up): ≤ 1,5 kV
• Reakcijas laiks (tA): < 100 ns
• Aizsardzības režīmi: L-N, N-PE
• Sistēmas konfigurācija: TN-S, TT
• Montāžas tips: 35 mm DIN sliede
• Moduļu skaits (TE): 1
• Īsslēguma izturība (Isccr): 50 kA rms
• Maksimālais rezerves drošinātājs: 315 A gG
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Statusa indikācija: optiskā (zaļš/sarkans karodziņš)
• Korpusa materiāls: termoplasts, sarkans, UL 94 V-0

Nobeiguma piezīme

Ar augstu izlādes jaudu un kompaktu izmēru BXT ML2 BDHFS5 ir stabila izvēle elektroinstalāciju aizsardzībai gan pret tiešiem zibens spērieniem, gan komutācijas pārspriegumiem.
