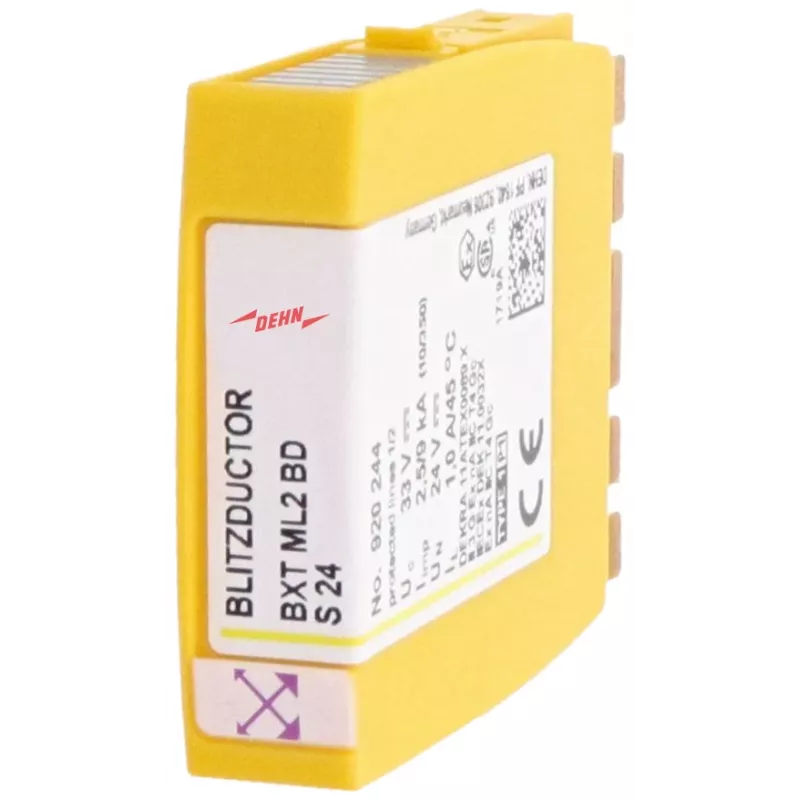

DEHN BXT ML2 BDS24 kombinētais zibens strāvas un pārsprieguma aizsardzības modulis Type 2 24V DC 2-polu DIN sliedei 920244

20 kA nominālā izlādes strāva (8/20 µs) un tikai ≤ 25 ns reakcijas laiks – šis modulis nodrošina zibens ātruma aizsardzību 24 V DC vadības un mērījumu ķēdēm.

Kam paredzēts

Elektroinženieriem, sadales skapju montētājiem un apkopes komandām, kas strādā ar automatizācijas sistēmām, mērījumu shēmām un divvadu DC tīkliem. Ja jūsu iekārtas atrodas vietās, kur iespējami pārspriegumi no zibens vai komutācijas procesiem, šis modulis ir praktisks risinājums.

Galvenās priekšrocības

• Type 2 / Class II pārsprieguma aizsardzība saskaņā ar IEC 61643-11
• Nominālais spriegums 24 V DC, maksimālais pastāvīgais darba spriegums 30 V DC
• Augsta izlādes jauda: 20 kA nominālā (8/20 µs), 40 kA maksimālā
• Zems aizsardzības līmenis ≤ 150 V – iekārtas tiek efektīvi pasargātas
• 2-polu konstrukcija ar L+/L- uz PE aizsardzības režīmu
• Vizuāls statusa indikators (zaļš/sarkans karodziņš) ātrai pārbaudei
• Termiskā atslēgšana drošai darbībai kalpošanas laika beigās
• Kompakts modulis 35 mm DIN sliedes montāžai

Specifikācijas

• SPD tips: Type 2 / Class II
• Nominālais spriegums (Un): 24 V DC
• Maksimālais pastāvīgais darba spriegums (Uc): 30 V DC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maksimālā izlādes strāva (Imax) (8/20 µs): 40 kA
• Sprieguma aizsardzības līmenis (Up): ≤ 150 V
• Reakcijas laiks (tA): ≤ 25 ns
• Polu skaits: 2
• Aizsardzības režīms: L+/L- uz PE
• Montāža: 35 mm DIN sliede
• Statusa indikācija: vizuāla (zaļš/sarkans karodziņš)
• Termiskā atslēgšana: jā
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Pievienojuma šķērsgriezums viendzīslas: 1,5 - 25 mm²
• Pievienojuma šķērsgriezums daudzdzīslu: 1,5 - 16 mm²
• Īssavienojuma noturība (Isccr): 50 kA
• Standarti: IEC 61643-11, EN 61643-11
• Korpusa materiāls: termoplasts

Kā lietot

Moduli uzstādiet pēc iespējas tuvāk aizsargājamajai iekārtai, lai samazinātu vadu garumu un uzlabotu aizsardzību. Pievienojiet vadus atbilstoši shēmai: L+ un L- uz attiecīgajiem spailēm, bet PE uz zemējuma sliedi. Pārliecinieties, ka DIN sliede ir pareizi iezemēta. Regulāri pārbaudiet statusa indikatoru – ja tas ir sarkans, modulis ir jānomaina.

Padoms: Lai nodrošinātu maksimālu aizsardzību, uzstādiet moduli tajā pašā sadales skapī, kur atrodas aizsargājamā iekārta, un izmantojiet pēc iespējas īsākus savienojuma vadus. Pārbaudiet indikatoru vismaz reizi gadā.
