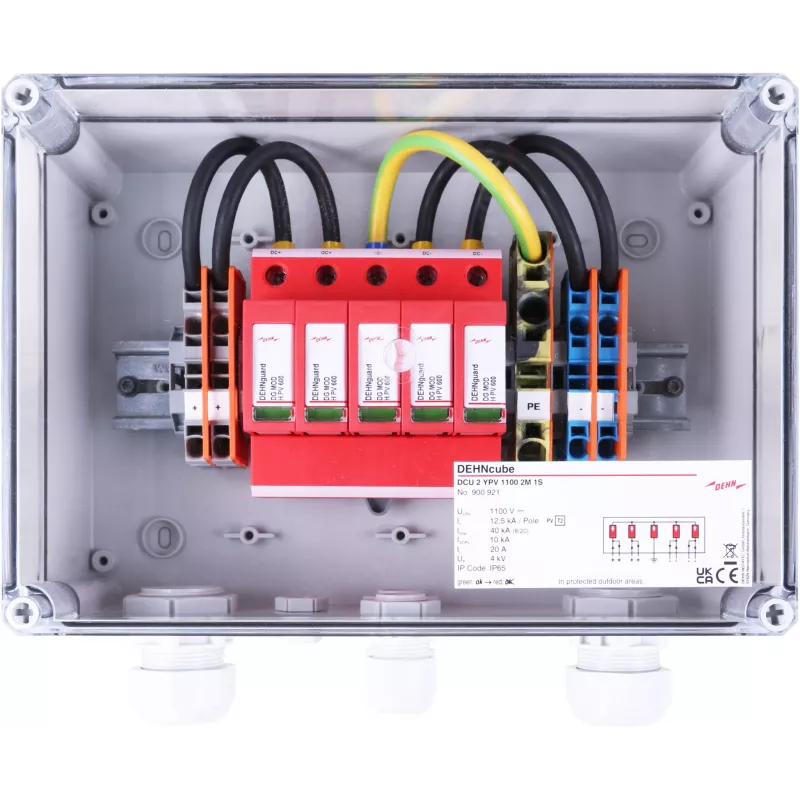

DEHN DCU 2 YPV 1100 2M 1S 2. tipa pārsprieguma aizsardzības ierīce fotoelementu sistēmām, 2 MPPT, 1 virkne uz MPPT, 1100 V DC, IP65 korpuss 900921

Maksimālais pastāvīgais darba spriegums 1100 V DC un 2 MPPT ieejas ar vienu virkni katrā — šī 2. tipa pārsprieguma aizsardzības ierīce ir paredzēta tieši modernām fotoelementu sistēmām. Tā aizsargā jutīgo elektroniku no pārspriegumiem, samazinot dīkstāves un remonta izmaksas.

Priekšrocības

Ierīce nodrošina uzticamu aizsardzību ar augstu izlādes jaudu (Imax 40 kA) un zemu aizsardzības līmeni (≤4,0 kV). Iebūvēts SCI atdalītājs droši atvieno ķēdi pārslodzes gadījumā, bet IP65 polikarbonāta korpuss iztur skarbus āra apstākļus. Savienojumi ar skrūvju spailēm atvieglo uzstādīšanu, un vizuālais kļūdas indikators ļauj ātri pārbaudīt statusu.

Piemērots

• Fotoelementu sistēmām ar diviem MPPT un vienu virkni uz katru MPPT
• Āra instalācijām, kur nepieciešama IP65 aizsardzība
• Sistēmām ar darba spriegumu līdz 1100 V DC

Galvenie parametri

• 2. tipa SPD saskaņā ar EN 50539-11
• Maks. pastāvīgais darba spriegums Ucpv: 1100 V DC
• Nominālā izlādes strāva (8/20 µs): 20 kA
• Maks. izlādes strāva (8/20 µs): 40 kA
• Sprieguma aizsardzības līmenis: ≤ 4,0 kV
• Īsslēguma izturība: 1000 A DC
• MPPT ieeju skaits: 2
• Virknes uz MPPT: 1
• Korpuss: polikarbonāts, IP65
• Montāža: pie sienas
• Savienojumi: skrūvju spailes, 1,5–16 mm² (viendzīslas) / 1,5–10 mm² (daudzdzīslas)
• Darba temperatūra: -40 °C līdz +80 °C

Ieteikumi

Uzstādot fotoelementu sistēmā ar diviem MPPT, pārliecinieties, ka katra virkne ir pieslēgta atsevišķi. Regulāri pārbaudiet indikatoru — ja tas rāda kļūdu, nomainiet aizsardzības moduli. Ierīce ir paredzēta tikai DC puses aizsardzībai; AC pusei izvēlieties atbilstošu 2. tipa SPD.
