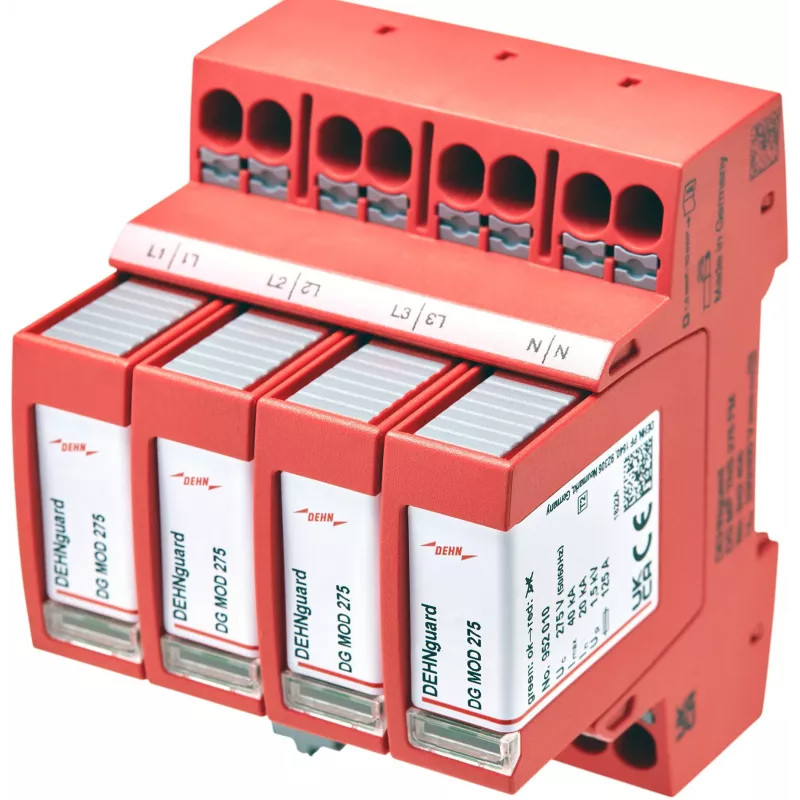

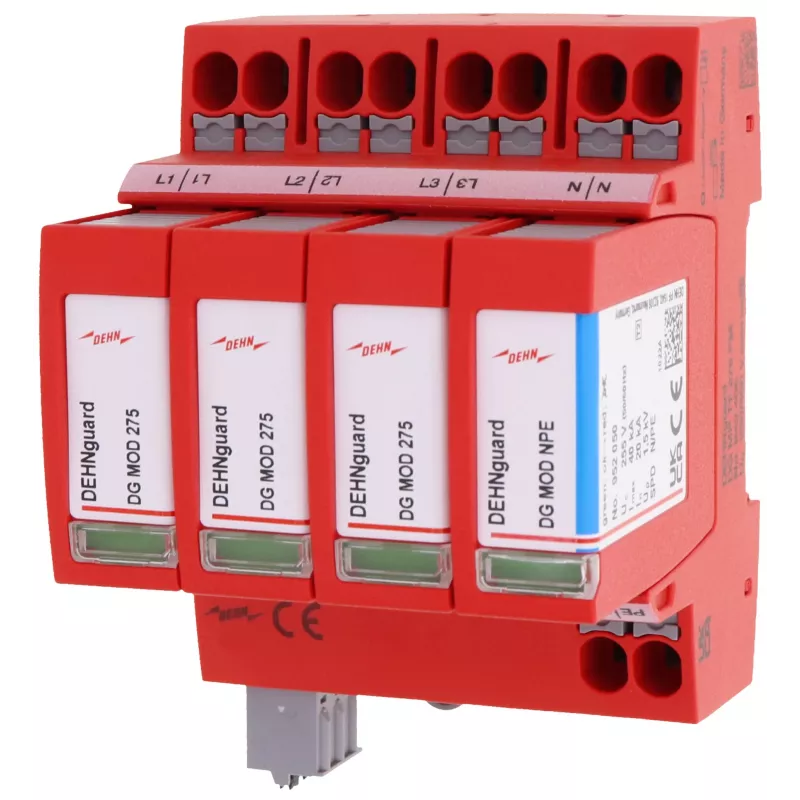

DEHN DEHNguard MP TT 275 FM 2. tipa pārsprieguma aizsargs, 4 polu, 275 V AC, DIN sliedes montāža, ar tālvadības signalizācijas kontaktu 942315

DEHNguard MP TT 275 FM ir modulārs 4 polu pārsprieguma aizsargs, kas apvieno varistora un dzirksteļu sprūda aizsardzību vienā kompaktā iekārtā. Tas nodrošina uzticamu aizsardzību TT un TN sistēmās, kur svarīga ir gan vietas ekonomija, gan veiktspēja. Ierīcei ir augsta izlādes jauda, ātra reakcijas laiks un iebūvēts tālvadības signalizācijas kontakts.

Galvenās priekšrocības

• 2. tipa pārsprieguma aizsardzības ierīce TT un TN sistēmām
• 4 polu (3+1) konfigurācija ar aizsardzības ceļiem L-N, N-PE un L-PE
• Maksimālais pastāvīgais darba spriegums 275 V AC, nominālā izlādes strāva 20 kA, maksimālā izlādes strāva 40 kA
• Sprieguma aizsardzības līmenis ≤ 1,3 kV pie In, reakcijas laiks < 25 ns
• Bezpotenciāla pārslēgšanas kontakts attālinātai statusa signalizācijai
• Montāža uz 35 mm DIN sliedes, IP20, darba temperatūra no -40 °C līdz +80 °C

Ikdienas lietošanā

Uzstādīts sadales skapjos, DEHNguard MP TT 275 FM aizsargā elektroinstalācijas no pārejošiem pārspriegumiem, ko izraisa komutācijas darbības vai netieša zibens ietekme. Tā kompaktais termoplastiskais korpuss (UL 94 V-0) un DIN sliedes montāža atvieglo integrāciju, savukārt tālvadības signalizācijas kontakts ļauj iekļaut ierīci ēku vadības sistēmās profilaktiskai apkopei.

Pilna specifikācija

• SPD tips: 2. tips / II klase
• Sistēmas konfigurācija: TT un TN sistēmas
• Maks. pastāvīgais darba spriegums (Uc): 275 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maks. izlādes strāva (Imax) (8/20 µs): 40 kA
• Sprieguma aizsardzības līmenis (Up) pie In: ≤ 1,3 kV
• Sprieguma aizsardzības līmenis (Up) pie 5 kA: ≤ 1,1 kV
• Reakcijas laiks (tA): < 25 ns
• Polu skaits: 4 poli (3+1 konfigurācija)
• Aizsardzības ceļi: L-N, N-PE, L-PE
• Tālvadības signalizācijas kontakts: Jā (bezpotenciāla pārslēgšanas kontakts)
• Montāžas veids: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Korpusa materiāls: termoplasts, UL 94 V-0
• Aizsardzības tehnoloģija: uz varistora bāzes (L-N), dzirksteļu sprūda (N-PE)
• Īssavienojuma izturība (Isccr): 50 kA (ar maks. 250 A gG aizsargdrošinātāju)

Nobeiguma piezīme

Izstrādāts uzticamībai prasīgās elektriskās vidēs, DEHNguard MP TT 275 FM nodrošina robustu pārsprieguma aizsardzību ar attālinātas uzraudzības ērtībām.
