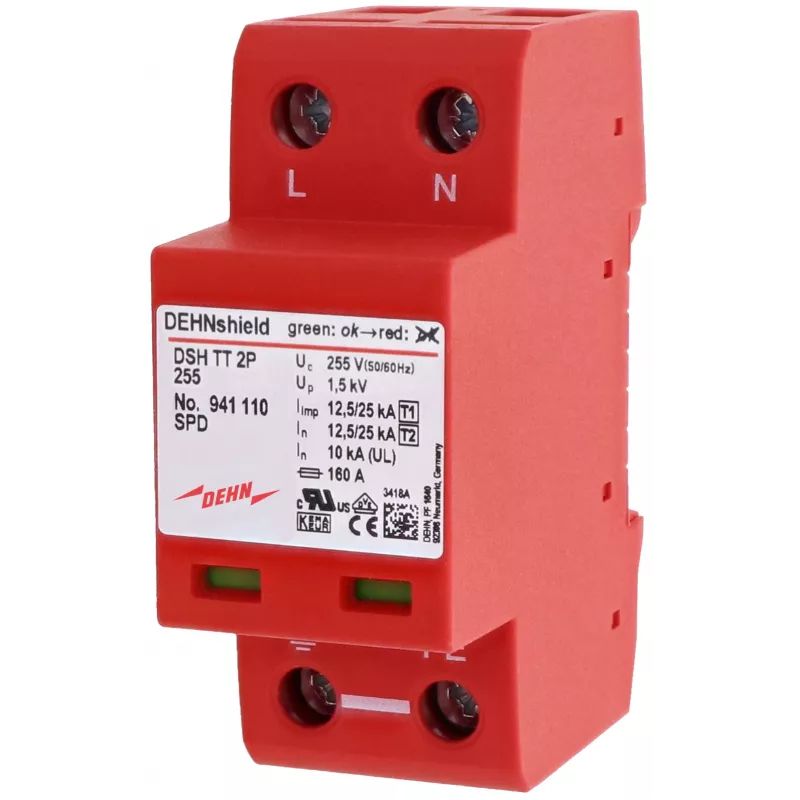

DEHN DEHNshield DSH TT 2P 255 1.+2. tipa pārsprieguma aizsargs 941110

12,5 kA impulsa strāva (10/350 µs) uz polu – tas ir tas, ko DEHNshield DSH TT 2P 255 spēj absorbēt, vienlaikus aizsargājot gan pret zibens strāvas, gan pārsprieguma radītiem bojājumiem. Šis kombinētais 1.+2. tipa pārsprieguma aizsargs (SPD) ir paredzēts TT un TN-S sistēmām, tāpēc nav nepieciešami atsevišķi zibens strāvas un pārsprieguma novadītāji.

Galvenās priekšrocības

• 1.+2. tipa kombinētais SPD TT un TN-S sistēmām
• 2 polu konstrukcija ar maksimālo pastāvīgo darba spriegumu 255 V AC
• Liela izlādes jauda: 12,5 kA impulsa strāva (10/350 µs) uz polu, 50 kA maksimālā izlādes strāva (8/20 µs)
• Iebūvēts termiskais atvienotājs drošai atslēgšanai kalpošanas laika beigās
• Nav nepieciešams ārējais rezerves drošinātājs līdz 315 A (gG)
• Sprieguma aizsardzības līmenis ≤ 1,5 kV efektīvai lejupstraumes iekārtu aizsardzībai

Ikdienas lietošanā

DEHNshield montē uz standarta 35 mm DIN sliedes un pievieno barošanas tīklam. Ierīce darbojas plašā temperatūras diapazonā no -40 °C līdz +80 °C, tāpēc piemērota dažādām uzstādīšanas vidēm. Reakcijas laiks ≤ 100 ns nodrošina acumirklīgu reakciju uz pārsprieguma notikumiem, aizsargājot jutīgu elektroniku. IP20 aizsardzības pakāpe ir paredzēta uzstādīšanai sadales skapjos vai korpusos.

Pilna specifikācija

• SPD tips: 1. + 2. tips
• Zemējuma sistēma: TT, TN-S
• Polu skaits: 2
• Maks. pastāvīgais darba spriegums (Uc): 255 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maks. izlādes strāva (Imax) (8/20 µs): 50 kA
• Impulsa strāva (Iimp) (10/350 µs): 12,5 kA uz polu
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Sekojuma strāvas dzēšanas spēja (Ifi): 100 A AC
• Reakcijas laiks (tA): ≤ 100 ns
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Montāžas tips: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Iebūvēts rezerves drošinātājs: nav nepieciešams ārējais rezerves drošinātājs līdz 315 A (gG)
• Atvienotājs: iebūvēts termiskais atvienotājs
• Īsslēguma izturība (Isccr): 50 kA rms
• Maks. vadītāja šķērsgriezums: 35 mm² (viendzīslas) / 25 mm² (daudzdzīslas)

Nobeiguma piezīme

DEHNshield DSH TT 2P 255 ir robusts, visaptverošs pārsprieguma aizsardzības risinājums TT un TN-S sistēmām, kas piedāvā augstu izlādes jaudu un uzticamu atvienošanu kompaktā DIN sliedes modulī.
