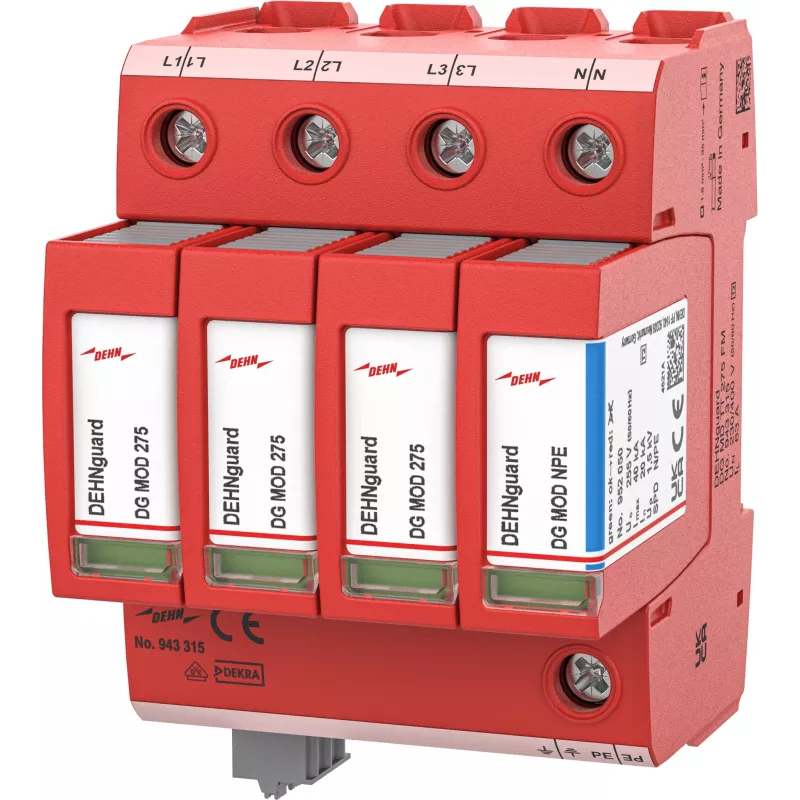

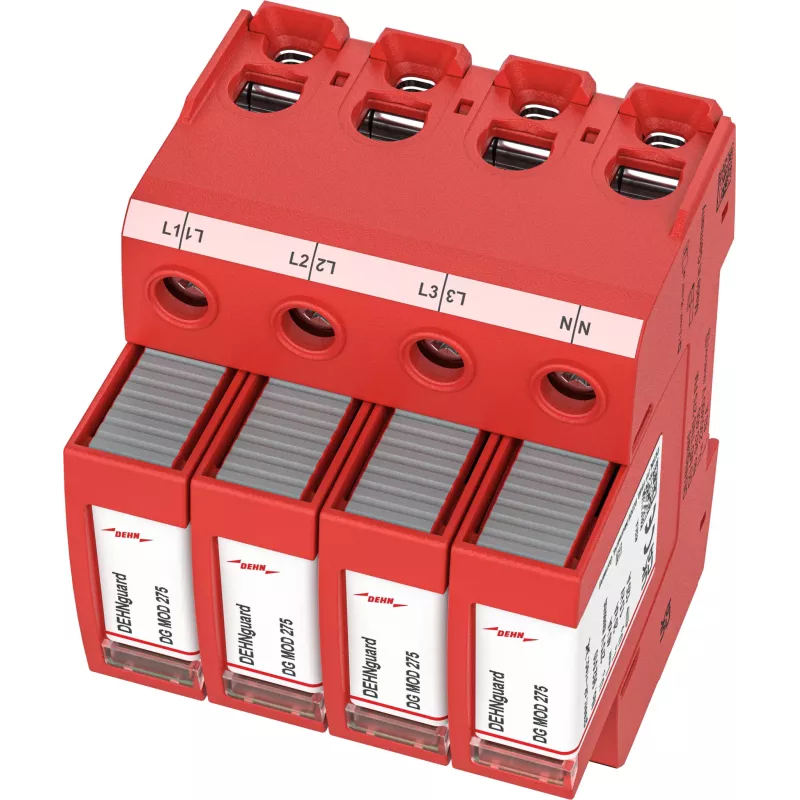

DEHN DG MD TT 275 2. tipa pārsprieguma aizsargs 4-poliem ar tālvadības signalizāciju 943315

Šis nav parasts pārsprieguma aizsargs – tam ir iebūvēts termiskais atvienotājs un vizuālais statusa indikators, kas uzreiz parāda, vai aizsardzība darbojas. DEHN DG MD TT 275 ir 2. tipa ierīce, kas novirza pārsprieguma strāvas uz zemi, pasargājot jūsu elektroiekārtas no zibens vai komutācijas radītiem bojājumiem.

Kam tas paredzēts

Elektromontieriem un sadales skapju būvētājiem, kuriem nepieciešama uzticama pārsprieguma aizsardzība dzīvojamos, komerciālos vai rūpnieciskos objektos. Piemērots galvenajiem un apakšsadales skapjiem, kur nepieciešams 4-poliem (3+1) risinājums TT un TN-S sistēmās.

Galvenās iezīmes

• 2. tipa pārsprieguma aizsardzības ierīce TT un TN-S sistēmām
• Nominālā izlādes strāva (In) 20 kA (8/20 µs) un maksimālā izlādes strāva (Imax) 40 kA
• Aizsardzības līmenis (Up) ≤ 1,2 kV
• Iebūvēts termiskais atvienotājs un vizuālā statusa indikācija (zaļš/sarkans)
• Bezpotenciāla pārslēgšanās kontakts (FMFM) tālvadības signalizācijai
• Montāža uz 35 mm DIN sliedes, 4-poliem (3+1) dizains
• Darba temperatūras diapazons no -40 °C līdz +80 °C

Specifikācijas

• SPD tips: 2. tips
• Sistēmas konfigurācija: TT un TN-S
• Nominālais spriegums (Un): 230/400 V AC (50/60 Hz)
• Maksimālais pastāvīgais darba spriegums (Uc): 275 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maksimālā izlādes strāva (Imax) (8/20 µs): 40 kA
• Aizsardzības līmenis (Up): ≤ 1,2 kV
• Sekundārās strāvas dzēšanas spēja (If): 25 kA rms
• Reakcijas laiks (tA): < 25 ns
• Polu skaits: 4 (3+1)
• Montāžas tips: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Pievienojuma šķērsgriezums: 1,5 - 35 mm² viendzīslas / 1,5 - 25 mm² daudzdrāšu
• Īsslēguma izturība (Isccr): 50 kA rms
• Tālvadības signalizācija: bezpotenciāla pārslēgšanās kontakts
• Vizuālā statusa indikācija: zaļš (OK) / sarkans (bojājums)
• Korpusa materiāls: termoplasts, sarkans

Kā lietot

Uzstādiet DEHN DG MD TT 275 pēc iespējas tuvāk ievades barošanas punktam, lai samazinātu kabeļu garumu un uzlabotu aizsardzību. Pievienojiet fāzes vadus un neitrālo vadu atbilstoši shēmai, bet zemējuma vadu pie zemējuma kopnes. Pārbaudiet vizuālo indikatoru regulāri – ja tas ir sarkans, ierīce ir jānomaina. Integrējiet tālvadības signalizācijas kontaktu ēkas vadības sistēmā, lai saņemtu brīdinājumus par bojājumiem.

Kas jāņem vērā

Pirms uzstādīšanas pārliecinieties, ka sistēmas spriegums atbilst ierīces parametriem. Izmantojiet tikai kvalificētu elektriķi. Regulāri pārbaudiet aizsardzības ierīces statusu un savlaicīgi nomainiet bojātās vienības.

Padoms: Lai nodrošinātu maksimālu aizsardzību, uzstādiet DEHN DG MD TT 275 kopā ar 1. tipa pārsprieguma aizsargu galvenajā sadalē, ja ēkā ir ārējā zibens aizsardzības sistēma.
