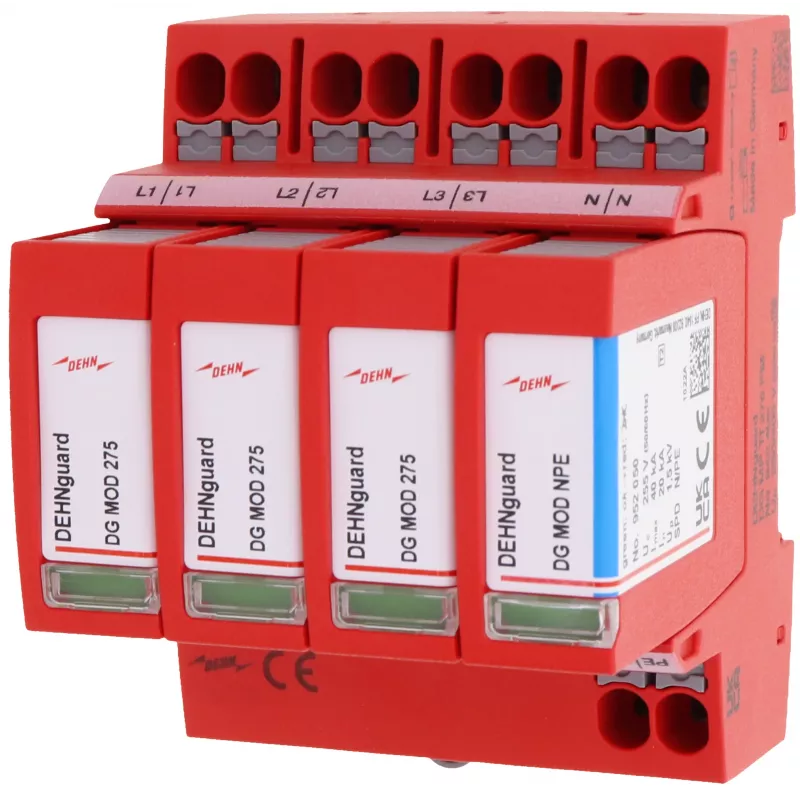

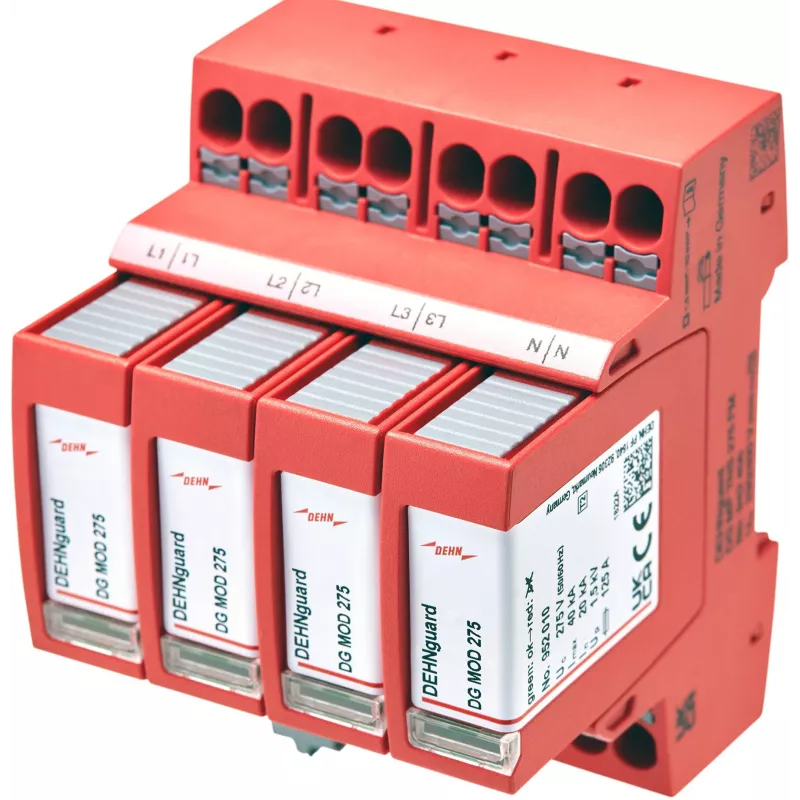

DEHN DG MP TT 275 2. tipa pārsprieguma aizsardzības ierīce 3+1 (942310)

Ja trīsfāžu tīklā bez brīdinājuma ienāk pārspriegums, parasti jau ir par vēlu — jutīgā elektronika un iekārtas var tikt bojātas. DEHN DG MP TT 275 ir 2. tipa pārsprieguma aizsardzības ierīce, kas paredzēta tieši TT un TN-S sistēmām, lai novērstu šādus riskus.

Kāpēc izvēlēties šo aizsardzību

• Liela izlādes jauda: nominālā 20 kA (8/20 µs) un maksimālā 40 kA (8/20 µs).
• Zems aizsardzības līmenis: ≤1,5 kV pie nominālās izlādes strāvas, ≤1,2 kV pie 5 kA.
• Ātra reakcija: mazāk nekā 100 ns.
• Iebūvēts termiskais atvienotājs ar vizuālu statusa indikāciju (zaļš/sarkans).
• Bezpotenciāla pārslēgšanas kontakts attālinātai signalizācijai.
• Kompakts DIN sliedes korpuss no sarkana termoplasta, UL 94 V-0.

Tehniskie dati

• Tips: 2. tipa pārsprieguma aizsardzības ierīce (SPD) saskaņā ar EN 61643-11 / IEC 61643-11.
• Sistēma: TT un TN-S.
• Nominālais spriegums (Un): 230/400 V AC (50/60 Hz).
• Maksimālais pastāvīgais darba spriegums (Uc): 275 V AC.
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA.
• Maksimālā izlādes strāva (Imax) (8/20 µs): 40 kA.
• Aizsardzības līmenis (Up) pie In: ≤1,5 kV.
• Aizsardzības līmenis (Up) pie 5 kA: ≤1,2 kV.
• Reakcijas laiks (tA): <100 ns.
• Polu skaits: 3+1 (3 fāzes + N).
• Aizsardzības režīmi: L-N, N-PE.
• Tehnoloģija: Varistors (MOV) ar N-PE dzirksteļu spraugu.
• Termiskais atvienotājs: Jā, ar vizuālu statusa indikatoru (zaļš/sarkans).
• Attālinātās signalizācijas kontakts: Jā (bezpotenciāla pārslēgšanas kontakts).
• Montāža: 35 mm DIN sliede.
• Korpusa materiāls: Termoplasts, sarkans, UL 94 V-0.
• Aizsardzības pakāpe: IP20.
• Darba temperatūras diapazons: no -40 °C līdz +80 °C.
• Standarti: IEC 61643-11 / EN 61643-11.

Kam piemērots

Šis SPD ir ideāli piemērots dzīvojamām, komerciālām un rūpnieciskām ēkām ar trīsfāžu TT vai TN-S elektroapgādes sistēmu. Tas aizsargā datorus, serverus, telekomunikāciju iekārtas, apgaismojumu un citas jutīgas elektriskās ierīces no pārspriegumiem, kas var rasties zibens izlādes vai komutācijas procesu rezultātā.

Kā lietot

Ierīce jāuzstāda sadales skapī uz 35 mm DIN sliedes, ievērojot ražotāja instrukcijas un vietējos elektroinstalācijas noteikumus. Ieteicams uzstādīšanu uzticēt kvalificētam elektriķim. Pēc uzstādīšanas pārbaudiet, vai statusa indikators ir zaļš. Ja tas kļūst sarkans, ierīce ir jānomaina. Attālinātās signalizācijas kontaktu var pieslēgt pie monitoringa sistēmas, lai saņemtu brīdinājumu par aizsardzības bojājumu.

Padoms: Lai nodrošinātu pilnīgu aizsardzību, ieteicams kombinēt ar 1. tipa SPD galvenajā sadalē un 3. tipa SPD tieši pie jutīgām ierīcēm. Regulāri pārbaudiet statusa indikatoru — zaļš nozīmē, ka aizsardzība darbojas, sarkans — ka ierīce ir jāmaina.
