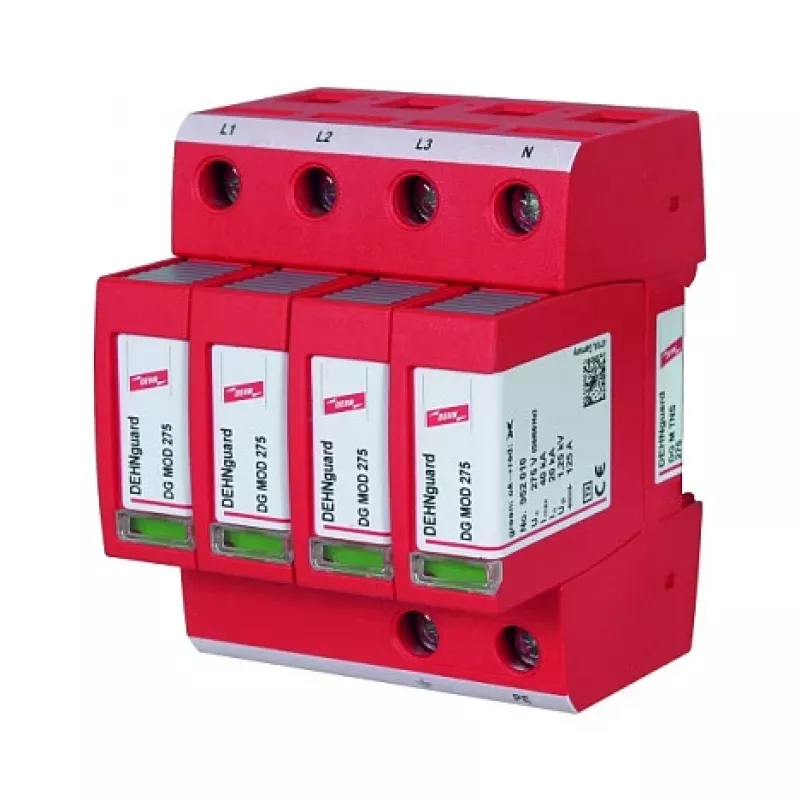

DEHNguard DG M TNS 275 Type 2 Pārsprieguma aizsardzība 3+1-Pole 230/400 V AC

Pārsprieguma aizsardzība, kas patiešām strādā, kad to vajag – DEHNguard DG M TNS 275 Type 2 pārsprieguma slāpētājs ar 40 kA maksimālo izlādes spēju uz polu. Šī ierīce ir būvēta TNS sistēmām, un tā nodrošina drošu aizsardzību pret pārejas pārspriegumiem, kas var sabojāt jutīgu elektroniku rūpniecībā, komerciālās ēkās un dzīvojamās mājās. Ar trim enerģijas ceļiem fāze–neitrāle un atsevišķu dzirksteļspraugu neitrāle–zeme, tā aptver visu sistēmu, nevis tikai daļu.

Priekšrocības

Integrēts termiskais atslēdzējs garantē drošu atslēgšanu pārslodzes gadījumā, bet vizuālais statusa indikators (zaļš/sarkans) ļauj uzreiz redzēt, vai ierīce darbojas. Kompaktais 4 moduļu DIN sliedes korpuss atvieglo uzstādīšanu sadales skapjos, un augstā īssavienojuma izturība (50 kA) nodrošina uzticamību pat smagu bojājumu apstākļos.

Kam tas der

• Trīsfāžu + neitrāles (TNS) zemsprieguma sadales sistēmām
• Jutīgu elektronisko iekārtu aizsardzībai rūpniecībā un komerciālās ēkās
• Uzstādīšanai pie ieejas vai apakšsadales skapjos saskaņā ar IEC 61643-11
• Renovācijas un jaunbūves projektiem, kur nepieciešama Type 2 aizsardzība

Galvenie tehniskie parametri

• Sistēmas konfigurācija: TNS (3 fāzes + neitrāle + zeme)
• Nominālais spriegums (U_n): 230 / 400 V AC
• Maksimālais nepārtrauktas darbības spriegums (U_c): 275 V AC
• Nominālā izlādes strāva (I_n) (8/20 µs): 20 kA uz polu
• Maksimālā izlādes strāva (I_max) (8/20 µs): 40 kA uz polu
• Sprieguma aizsardzības līmenis (U_p) pie I_n: ≤ 1.2 kV
• Reakcijas laiks (t_A): < 25 ns
• Īssavienojuma izturība (I_SCCR): 50 kA RMS
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Maksimālais vadītāja šķērsgriezums: 35 mm² ciets / 25 mm² dzīslu

Ieteikumi

Lai iegūtu optimālu aizsardzību, uzstādiet DEHNguard DG M TNS 275 pēc iespējas tuvāk ieejas barošanai, ar īsiem un taisniem vadiem. Vietās ar zibens biežumu savienojiet to ar augšpusē esošiem Type 1 slāpētājiem un koordinējiet ar apakšpusē esošiem Type 3 slāpētājiem, lai aizsargātu termināla iekārtas. Ieteicams periodiski pārbaudīt statusa indikatoru, lai nodrošinātu nepārtrauktu darbību.
