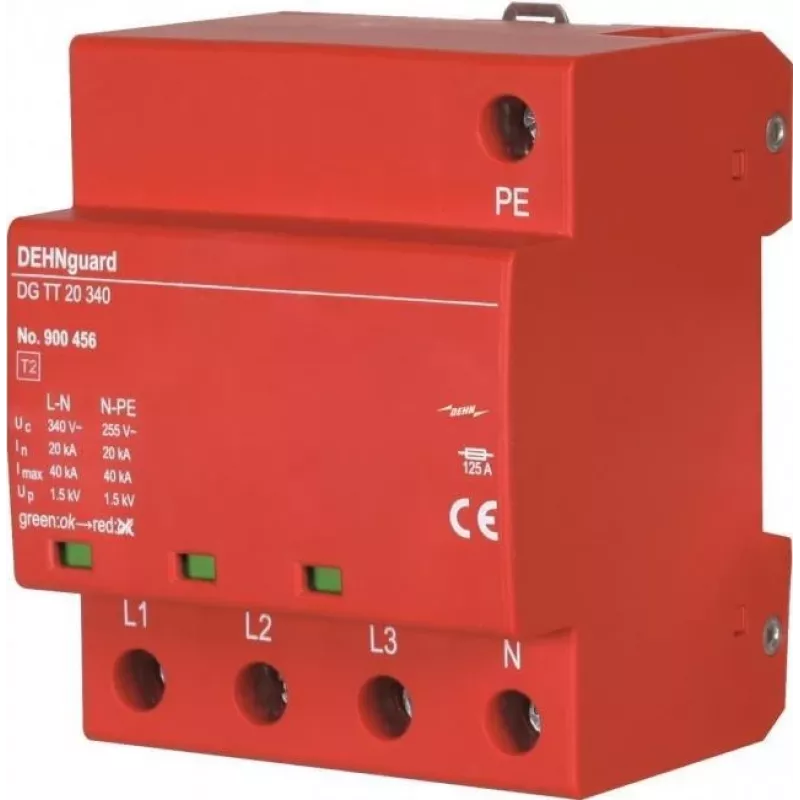

DEHN DG TT 20 340 4 polu 2. tipa pārsprieguma aizsardzības ierīce TT un TN-S sistēmām

DEHN DG TT 20 340 ir 4 polu 2. tipa pārsprieguma aizsardzības ierīce, kas īpaši paredzēta TT un TN-S zemējuma sistēmām. Tā nodrošina nominālo izlādes strāvu 20 kA (8/20 µs) un maksimālo izlādes strāvu 40 kA, padarot to par uzticamu risinājumu zemsprieguma instalāciju aizsardzībai.

Galvenās priekšrocības

• 2. tipa SPD atbilstoši EN 61643-11 un IEC 61643-11 standartiem
• 4 polu konfigurācija trīsfāzu sistēmām ar neitrāli
• Maksimālais nepārtrauktas darbības spriegums Uc: 340 V AC
• Sprieguma aizsardzības līmenis Up ≤ 1,5 kV – drošs jutīgām iekārtām
• Vizuāla bojājuma indikācija (zaļš/sarkans karodziņš) – ātra stāvokļa pārbaude
• Bez sekošanas strāvas – palielina uzticamību un samazina slodzi uz augšējo aizsardzību

Izmantošana ikdienā

Uzstādīta galvenajā sadales panelī, DEHN DG TT 20 340 nepārtraukti uzrauga pārejošus pārspriegumus. Kad notiek pārspriegums – vai nu no zibens, vai komutācijas procesiem – varistora elementi reaģē 25 nanosekundēs un novada lieko enerģiju zemē. Ierīce paredzēta TT un TN-S zemējuma sistēmām, kur neitrāle un aizsargzemējums ir atdalīti, nodrošinot pareizu darbību bez nevēlamas atslēgšanās. Tās īssavienojuma izturība 50 kA (RMS) un saderība ar aizsargdrošinātājiem līdz 125 A gG ļauj to integrēt esošajās instalācijās bez lieliem pārveidojumiem. Darba temperatūras diapazons no -40 °C līdz +80 °C padara to piemērotu dažādām vidēm – no aukstuma kamerām līdz rūpnieciskām iekārtām.

Pilnas specifikācijas

• Zīmols: DEHN + SÖHNE
• Modelis: DG TT 20 340
• MPN: 900456
• EAN: 6942299502336
• SPD tips: 2. tips
• Zemējuma sistēmas: TT, TN-S
• Polu skaits: 4
• Maksimālais nepārtrauktas darbības spriegums (Uc): 340 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Maksimālā izlādes strāva (Imax) (8/20 µs): 40 kA
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Reakcijas laiks (tA): ≤ 25 ns
• Īssavienojuma izturība (Isccr): 50 kA (RMS)
• Maks. aizsargdrošinātājs (gG): 125 A
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Montāža: 35 mm DIN sliede
• Korpusa materiāls: Termoplasts, UL 94 V-0
• Aizsardzības pakāpe: IP20
• Standarti: EN 61643-11, IEC 61643-11
• Tehnoloģija: Varistors
• Bojājuma indikācija: Vizuāla (zaļš/sarkans karodziņš)
• Sekošanas strāvas dzēšanas spēja: Bez sekošanas strāvas

Nobeiguma piezīme

DEHN DG TT 20 340 ir uzticama izvēle elektroinstalāciju aizsardzībai TT un TN-S sistēmās, apvienojot augstu izlādes jaudu ar kompaktu, DIN sliedē montējamu dizainu.
