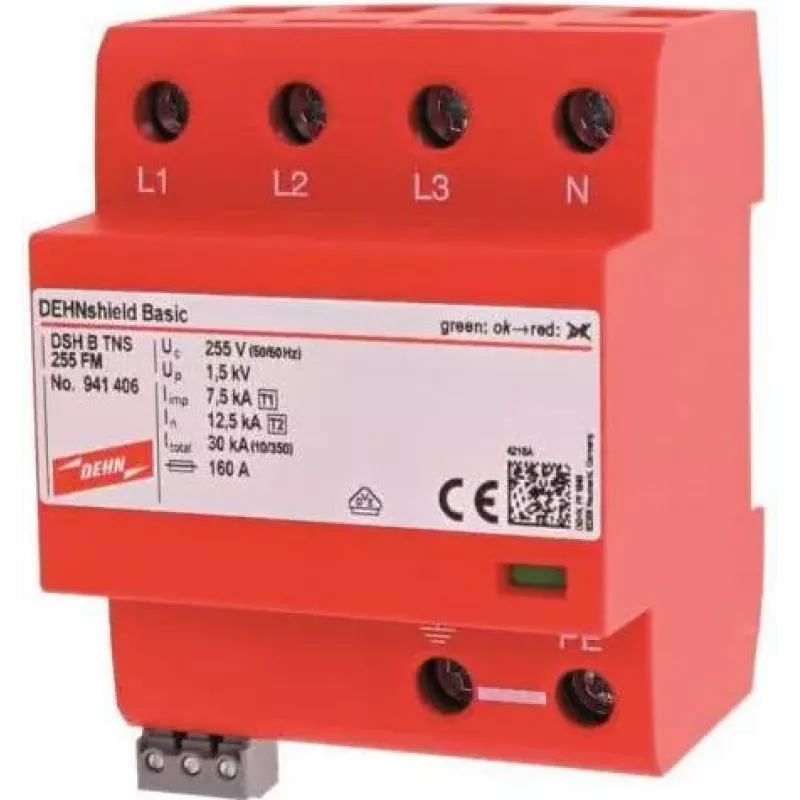

DEHN DSH B TNS 255 FM kombinētais zibens un pārsprieguma aizsargs 1+2 tipa TNS sistēmām

Viens modulis, kas iztur tiešu zibens spērienu un vienlaikus nosargā jutīgo elektroniku no pārslēgšanās pārspriegumiem – DEHN DSH B TNS 255 FM ir kombinētā 1+2 tipa aizsargs, kas paredzēts trīsfāžu TNS tīkliem. Ar 25 kA zibens impulsa strāvu uz polu (10/350 µs) un kopējo 75 kA jaudu, šī ierīce ir nopietna aizsardzība ēkām ar paaugstinātu zibens risku.

Kam tas paredzēts

Šis aizsargs ir domāts zemsprieguma patērētāju instalācijām, kur nepieciešama gan 1. tipa (zibens strāvas) aizsardzība, gan 2. tipa (pārsprieguma) aizsardzība. Tas ir īpaši piemērots komercēkām, ražošanas objektiem un citām vietām, kur elektroapgādes pārtraukumi vai iekārtu bojājumi nav pieļaujami. Pateicoties integrētai tālvadības signalizācijai, to var viegli iekļaut ēkas vadības sistēmās.

Galvenās priekšrocības

• Kombinēta 1+2 tipa aizsardzība – viens modulis aizvieto divas atsevišķas ierīces, ietaupot vietu un vienkāršojot uzstādīšanu.
• Augsta izlādes jauda: 25 kA zibens impulsa strāva uz polu (10/350 µs) un 50 kA maksimālā izlādes strāva (8/20 µs).
• Zems aizsardzības līmenis ≤1,5 kV gan L-N, gan N-PE ķēdēs – jutīga elektronika paliek drošībā.
• Peldošais pārslēgšanas kontakts tālvadības statusa kontrolei.
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C.
• Vienkārša montāža uz standarta 35 mm DIN sliedes.

Tehniskie parametri

• SPD tips: 1+2 tipa kombinētais aizsargs
• Tīkla konfigurācija: TNS (Terra Neutral Separate)
• Nominālais spriegums (U_N): 230 / 400 V AC
• Maksimālais nepārtrauktas darbības spriegums (U_C): 255 V AC
• Zibens impulsa strāva (I_imp) [L-N]: 25 kA (10/350 µs)
• Kopējā zibens impulsa strāva (I_total): 75 kA (10/350 µs)
• Nominālā izlādes strāva (I_n) [L-N]: 20 kA (8/20 µs)
• Maksimālā izlādes strāva (I_max) [L-N]: 50 kA (8/20 µs)
• Aizsardzības sprieguma līmenis (U_p) [L-N]: ≤1,5 kV
• Aizsardzības sprieguma līmenis (U_p) [N-PE]: ≤1,5 kV
• Ugunsdzēšanas spēja (I_fi): 50 kA rms
• Reakcijas laiks (t_A): ≤100 ns
• Polu skaits: 4 (3+1)
• Montāža: 35 mm DIN sliede
• Tālvadības signalizācija: jā (peldošais pārslēgšanas kontakts)
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Maksimālais vadu šķērsgriezums: 35 mm² ciets / 25 mm² elastīgs
• Standarti: EN 61643-11 / IEC 61643-11

Kā lietot

Uzstādiet aizsargu uz DIN sliedes sadales skapī, tuvu ēkas ieejas punktam. Pievienojiet fāzes un neitrāles vadus atbilstoši marķējumam, nodrošinot pareizu TNS sistēmas savienojumu. Pēc uzstādīšanas pārbaudiet tālvadības kontakta darbību, lai pārliecinātos par statusa signālu.

DEHN DSH B TNS 255 FM ir izcils risinājums TNS sistēmām – tas piedāvā lielu izlādes jaudu, zemu aizsardzības līmeni un uzticamu tālvadības uzraudzību. Tā robustais dizains un atbilstība starptautiskajiem standartiem padara to par saprātīgu ieguldījumu elektroinstalāciju aizsardzībā pret zibens radītiem bojājumiem.
