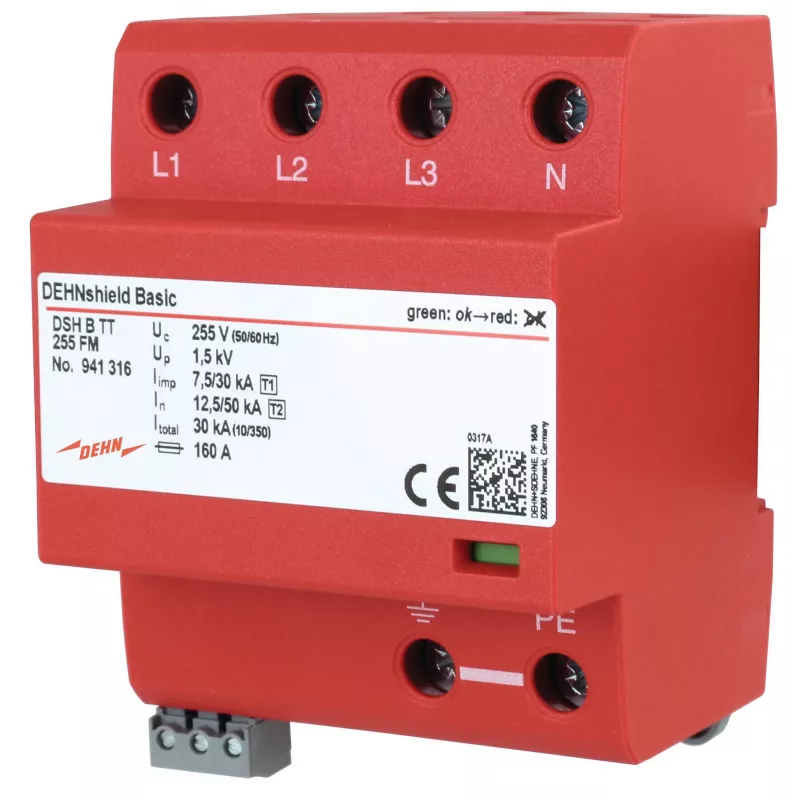

DEHN DSH B TT 255 FM 1+2 tipa kombinētais zibensstrāvas un pārsprieguma aizsargs

Elektriķiem un ēku apsaimniekotājiem, kas atbild par sadales skapjiem TT un TN-S sistēmās, DEHN DSH B TT 255 FM ir tas, ko liek uz vietas, lai nebūtu jādomā par zibens un pārsprieguma postījumiem. Tas apvieno 1. un 2. tipa aizsardzību vienā modulī, tāpēc nav jāmontē divas atsevišķas ierīces – ietaupi vietu un laiku.

Priekšrocības

Dzirksteļspraugas tehnoloģija droši novada zibens impulsa strāvu līdz 50 kA (10/350 µs) uz polu, tādējādi aizsargājot zemsprieguma iekārtas pie ieejas. Kombinētais tips nozīmē, ka ar vienu ierīci iegūsti gan rupjo, gan smalko aizsardzību – sistēma ir vienkāršāka un lētāka. Augstā sekošanas strāvas dzēšanas spēja (50 kA rms) garantē, ka tīkla īssavienojuma strāva tiek droši pārtraukta. Potenciāli brīvs pārslēgšanas kontakts ļauj attālināti uzraudzīt aizsarga stāvokli – ideāli, ja vēlies signālu uz vadības paneli.

Kam tas der

• Trīsfāžu TT un TN-S sistēmām, kur nepieciešama zibens potenciālu izlīdzināšana
• Ēku ieejas aizsardzībai – dzīvojamām, komerciālām un rūpnieciskām ēkām
• Instalācijām ar nominālo spriegumu 230/400 V AC un maksimālo nepārtraukto darba spriegumu 255 V AC
• Vietām, kur nepieciešama attālināta aizsarga stāvokļa signalizācija

Galvenie tehniskie parametri

• Zibens impulsa strāva (10/350 µs): 12,5 kA uz polu, kopā 50 kA
• Nominālā izlādes strāva (8/20 µs): 20 kA uz polu
• Maksimālā izlādes strāva (8/20 µs): 50 kA uz polu
• Sprieguma aizsardzības līmenis: ≤ 1,5 kV pie Iimp, ≤ 1,0 kV pie In
• Reakcijas laiks: ≤ 100 ns
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Standarti: IEC 61643-11 / EN 61643-11
• Maksimālais priekšslēdzis: 315 A gG

Lietošana

Montē uz 35 mm DIN sliedes sadales skapī, vēlams pēc iespējas tuvāk ēkas ieejai. Pievieno atbilstoši ražotāja norādēm, ievērojot vadu garumus un saskaņošanu ar augšējo pārstrāvas aizsardzību. Pēc uzstādīšanas pārbaudi statusa indikatoru un attālinātās signalizācijas kontaktu.

Padoms: regulāri pārbaudi aizsarga statusa indikatoru un testē attālinātās signalizācijas kontaktu, lai pārliecinātos, ka aizsardzība vienmēr ir aktīva. Ja indikators rāda bojājumu, nekavējoties nomaini moduli.
