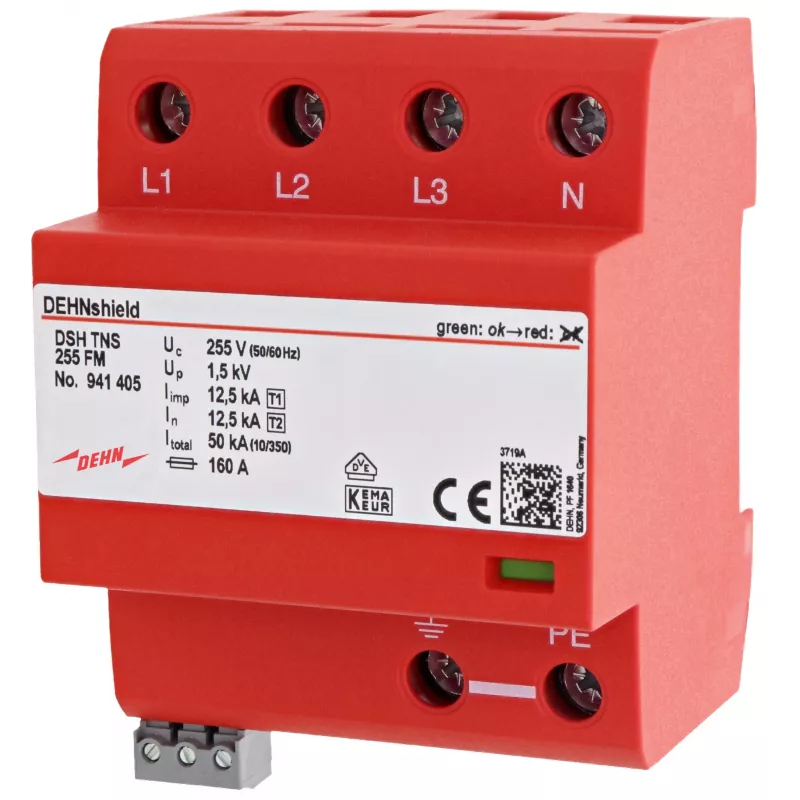

DEHN DSH TNS 255 FM kombinētais pārsprieguma aizsargs Type 1+2 TN-S sistēmām (941405)

Šis nav parasts pārsprieguma aizsargs – DEHN DSH TNS 255 FM apvieno 1. un 2. tipa aizsardzību vienā kompaktā 4 polu ierīcē, kas īpaši izstrādāta TN-S sistēmām. Ja galvenajā sadalnē trūkst vietas, bet nepieciešama gan zibens, gan pārslēgšanās pārspriegumu aizsardzība, šis risinājums ļauj iztikt ar vienu moduli.

Galvenās priekšrocības

• Kombinētā 1.+2. tipa aizsardzība saskaņā ar IEC/EN 61643-11
• Paredzēts TN-S sistēmām ar 230/400 V AC nominālo spriegumu
• Augsta izlādes jauda: 7 kA (10/350 µs) uz polu, kopā 28 kA
• Zems aizsardzības līmenis ≤ 1,5 kV
• Iebūvēts brīvais pārslēgšanās kontakts attālinātai signalizācijai
• Termoplastmasas korpuss, sarkans, UL 94 V-0, IP20

Ikdienas lietošanā

Uzstādot uz 35 mm DIN sliedes, šis aizsargs nodrošina uzticamu aizsardzību pret pārejošiem pārspriegumiem. Tā sekojošās strāvas dzēšanas spēja 50 kA rms un īsslēguma izturība 50 kA rms (ar 160 A gG rezerves drošinātāju) garantē drošu darbību arī bojājumu gadījumos. Attālinātās signalizācijas kontakts ļauj integrēt ierīci ēku vadības sistēmās statusa uzraudzībai.

Pilni tehniskie dati

• SPD tips: 1.+2. tipa kombinētais aizsargs
• Zemējuma sistēma: TN-S
• Nominālais spriegums (Un): 230 / 400 V AC (50/60 Hz)
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA
• Impulsa strāva (Iimp) (10/350 µs): 7 kA uz polu / 28 kA kopā
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV (pie Iimp) / ≤ 1,2 kV (pie In)
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Reakcijas laiks (tA): < 100 ns
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Polu skaits: 4 polu
• Montāžas veids: 35 mm DIN sliede
• Korpusa materiāls: termoplastmasa, sarkans, UL 94 V-0
• Aizsardzības pakāpe: IP20
• Attālinātās signalizācijas kontakts: jā (brīvais pārslēgšanās kontakts)
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Īsslēguma izturība (Isccr): 50 kA rms (ar maks. rezerves drošinātāju)
• Maks. rezerves drošinātājs: 160 A gG
• Pievienojuma šķērsgriezums (cietais/daudzstieplu): 1,5 - 35 mm² / 1,5 - 25 mm²

Nobeiguma piezīme

DEHNshield DSH TNS 255 FM ir izturīga un uzticama izvēle elektroinstalāciju aizsardzībai TN-S sistēmās pret tiešiem zibens spērieniem un pārslēgšanās pārspriegumiem.
