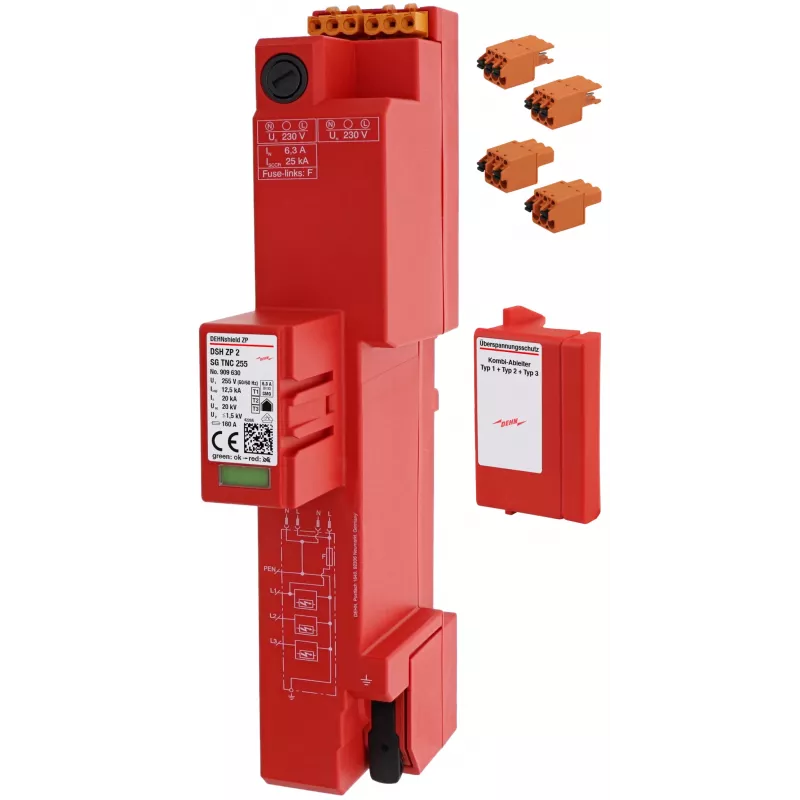

DEHN DSH ZP 2 SG TNC 255 1+2 tipa kombinētais pārsprieguma aizsargs 909630

Elektromontieriem un projektu inženieriem, kuri atbild par iekārtu drošību sadales punktos, DEHN DSH ZP 2 SG TNC 255 ir uzticams risinājums. Šis 1+2 tipa kombinētais pārsprieguma aizsargs nodrošina aizsardzību pret zibens izlādes un komutācijas pārspriegumiem TN-C sistēmās, vienlaikus ietaupot vietu sadalnē.

Priekšrocības

Apvienojot 1. un 2. tipa aizsardzību vienā kompaktā ierīcē, šis aizsargs vienkāršo uzstādīšanu un samazina nepieciešamo vietu. Tam ir vizuāls statusa indikators (zaļš/sarkans) ātrai pārbaudei un termiskais atvienotājs drošai atslēgšanai pārslodzes gadījumā. Korpusa materiāls ir liesmu slāpējošs termoplasts (UL 94 V-0), piemērots montāžai uz DIN sliedes.

Piemērots

• TN-C elektroapgādes sadales sistēmām
• Galvenajiem un apakšsadales vairogiem
• Jutīgu elektronisko iekārtu aizsardzībai pret pārsprieguma bojājumiem

Galvenie tehniskie dati

• Pārsprieguma aizsardzības ierīces tips: 1+2 tipa kombinētais aizsargs
• Tīkla sistēma: TN-C
• Maksimālais pastāvīgais darba spriegums (UC): 255 V AC
• Zibens impulsa strāva (Iimp): 25 kA (10/350 µs)
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 50 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤1,5 kV
• Sekundārās strāvas dzēšanas spēja: 50 kA rms
• Īssavienojuma izturība: 50 kA rms
• Reakcijas laiks: ≤100 ns
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Montāža: 35 mm DIN sliede
• Polu skaits: 2
• Pievienojuma šķērsgriezums: 1,5–35 mm² viendzīslu, 1,5–25 mm² daudzdzīslu
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: termoplasts, sarkans, UL 94 V-0
• Standarti: IEC 61643-11 / EN 61643-11

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, uzstādiet DEHN DSH ZP 2 SG TNC 255 pie ieejas vai galvenajā sadales vairoga. Pārliecinieties par atbilstošu iezemējumu un izmantojiet piemērotus aizsargdrošinātājus saskaņā ar vietējiem noteikumiem. Regulāri pārbaudiet statusa indikatoru, lai saglabātu aizsardzības integritāti.
