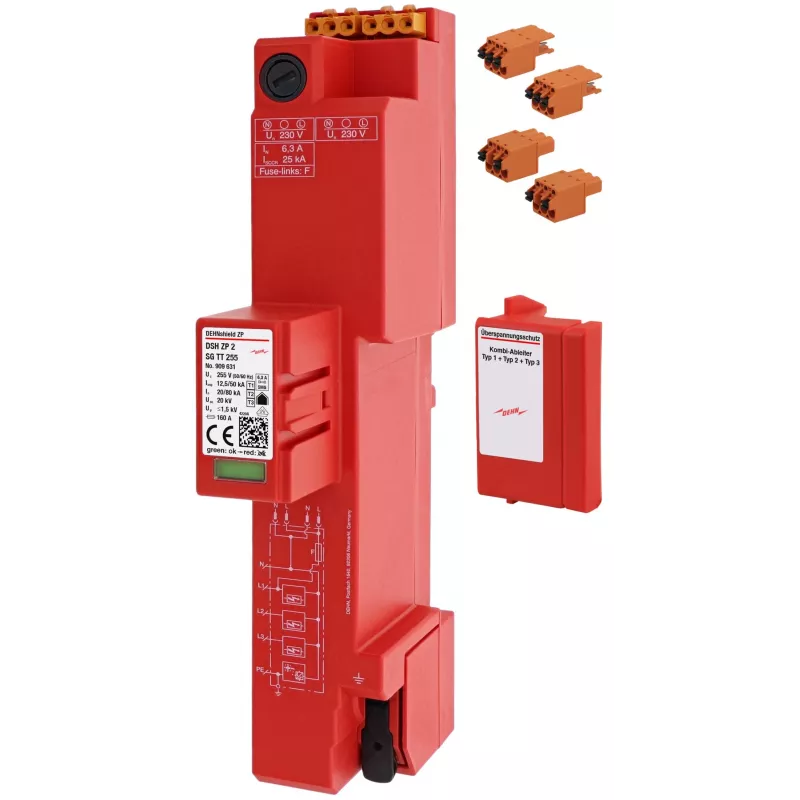

DEHN DSH ZP 2 SG TT 255 1.+2. tipa kombinētais pārsprieguma aizsargs DEHNshield ZP 2 SG 909631

Ja jūsu objektā ir TT vai TN-S tīkls, zibens spēriens var radīt postījumus, ko nenovērsīs parasts automātiskais slēdzis. DEHNshield ZP 2 SG nodrošina gan 1., gan 2. tipa aizsardzību vienā ierīcē – ar 50 kA kopējo zibens impulsa strāvu.

Kāpēc izvēlēties šo aizsargu?

• Augsta izlādes jauda: 12,5 kA uz polu (10/350 µs) un 50 kA kopā – piemērots tiešiem zibens spērieniem.
• Zems aizsardzības līmenis: ≤ 1,5 kV pie Iimp, kas pasargā jutīgas iekārtas.
• Spēja dzēst sekojošo strāvu līdz 50 kA rms – droša darbība pat stipru traucējumu laikā.
• Plašs darba temperatūras diapazons: no -40 °C līdz +80 °C.
• Kompakts 4 polu dizains 35 mm DIN sliedei – ietaupa vietu sadalnē.

Tehniskie dati

• Pārsprieguma aizsardzības ierīces tips: 1. + 2. tipa kombinētais aizsargs
• Tīkla sistēma: TT un TN-S
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Nominālais spriegums (Un): 230 / 400 V AC
• Zibens impulsa strāva (Iimp) uz polu: 12,5 kA (10/350 µs)
• Zibens impulsa strāva (Iimp) kopā: 50 kA (10/350 µs)
• Nominālā izlādes strāva (In) uz polu: 20 kA (8/20 µs)
• Nominālā izlādes strāva (In) kopā: 80 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up) pie Iimp: ≤ 1,5 kV
• Sprieguma aizsardzības līmenis (Up) pie In: ≤ 1,2 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Īsslēguma izturība (Isccr): 50 kA rms
• Reakcijas laiks (tA): ≤ 100 ns
• Montāžas veids: 35 mm DIN sliede
• Polu skaits: 4
• Aizsardzības pakāpe (korpusam): IP20
• Tehnoloģija: kapsulēta dzirksteļu sprāga
• Pievienojuma šķērsgriezums: 1,5 - 35 mm² viendzīslas / 1,5 - 25 mm² daudzdzīslas

Kam piemērots?

Šis aizsargs ir paredzēts elektriķiem un objektu apsaimniekotājiem, kuri vēlas nodrošināt efektīvu pārsprieguma aizsardzību dzīvojamām ēkām, birojiem vai ražotnēm ar TT vai TN-S tīklu. Tas ir īpaši svarīgs vietās, kur ir daudz jutīgas elektronikas – datori, videonovērošana, viedās mājas sistēmas.

Kā lietot

Uzstādiet ierīci 35 mm DIN sliedē sadalnē, ievērojot ražotāja shēmu. Pievienojiet fāzes un neitrālo vadītāju atbilstoši marķējumam, kā arī zemējuma vadu. Pārbaudiet, vai tīkla sistēma ir TT vai TN-S. Pēc montāžas pārliecinieties, ka indikators rāda darba stāvokli. Regulāri pārbaudiet aizsargu atbilstoši vietējiem noteikumiem.

Padoms: Lai nodrošinātu pilnīgu aizsardzību, uzstādiet šo kombinēto aizsargu sadalnē pēc ieejas automātiskā slēdža, bet pirms jutīgajām ierīcēm. Ja nepieciešama arī 3. tipa aizsardzība, pievienojiet papildu aizsargu tieši pie aprīkojuma.
