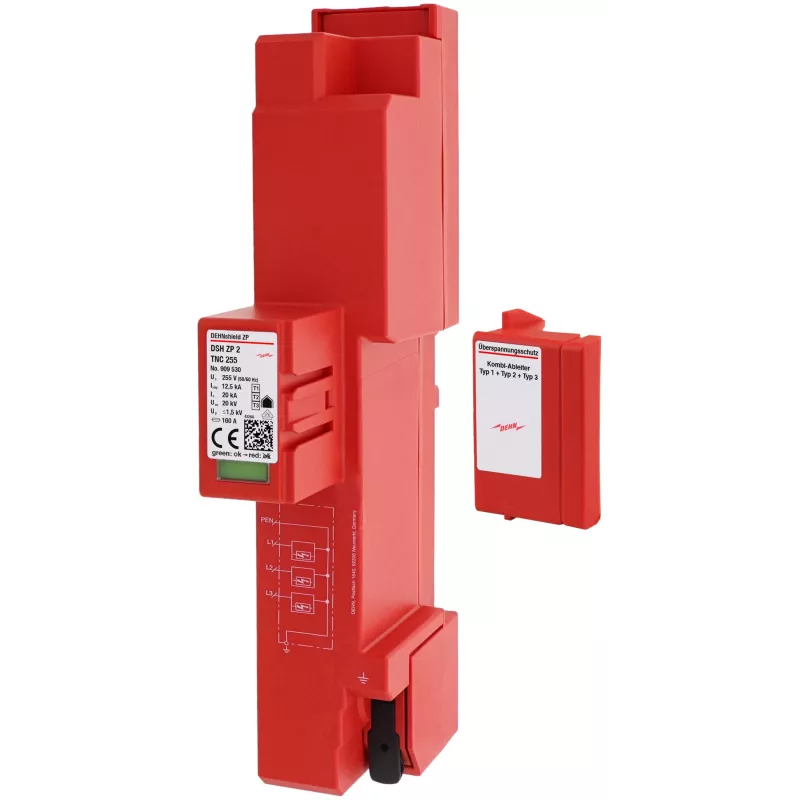

DEHN DSH ZP 2 TNC 255 1.+2. tipa pārsprieguma aizsargs TN-C sistēmām 909530

Zibens spēriens vai pārspriegums var iznīcināt visu elektroinstalāciju vienā mirklī. DEHN DSH ZP 2 TNC 255 ir kombinētais 1.+2. tipa pārsprieguma aizsargs, kas radīts, lai aizsargātu TN-C tīkla sistēmas no tiešiem zibens izlādes radītiem pārspriegumiem un komutācijas pārspriegumiem.

Kam paredzēts

Elektriķiem un sadales skapju būvētājiem, kuri uzstāda aizsardzību TN-C sistēmās dzīvojamās, komerciālās vai rūpnieciskās ēkās. Ideāls risinājums galvenajiem sadales skapjiem, kur nepieciešama augsta izlādes jauda.

Galvenās priekšrocības

• Kombinētā 1.+2. tipa pārsprieguma aizsardzība saskaņā ar EN 61643-11
• Paredzēts TN-C tīkla sistēmām (vienpolu, 2 moduļu platums)
• Augsts zibens impulsa strāvas izturība: 25 kA uz polu (10/350 µs), kopā 50 kA
• Maksimālais pastāvīgais darba spriegums 255 V AC
• Zems sprieguma aizsardzības līmenis ≤ 1,5 kV
• Montāža uz DIN sliedes, IP20 aizsardzības klase

Specifikācijas

• Pārsprieguma aizsarga tips: 1.+2. tips
• Tīkla sistēma: TN-C
• Nominālais spriegums: 230/400 V AC
• Maksimālais pastāvīgais darba spriegums: 255 V AC
• Zibens impulsa strāva (10/350 µs): 25 kA uz polu
• Kopējā zibens impulsa strāva: 50 kA
• Nominālā izlādes strāva (8/20 µs): 25 kA
• Sprieguma aizsardzības līmenis: ≤ 1,5 kV
• Īsslēguma izturība: 50 kA rms
• Reakcijas laiks: ≤ 100 ns
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Montāža: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Polu skaits: 2
• Korpusa materiāls: termoplasts, UL 94 V-0

Kā lietot

Uzstādiet ierīci galvenajā sadales skapī pēc iespējas tuvāk elektroapgādes ievadam. Pārliecinieties, ka tā ir saskaņota ar augšupējo aizsardzību pret pārstrāvu. Pēc montāžas pārbaudiet, vai indikators rāda darba stāvokli.

Padoms: regulāri pārbaudiet aizsarga stāvokli – ja indikators ir mainījis krāsu, tas nozīmē, ka aizsargs ir nostrādājis un ir jānomaina. Nekad neuzstādiet pārsprieguma aizsargu bez atbilstošas aizsardzības pret īsslēgumu.
