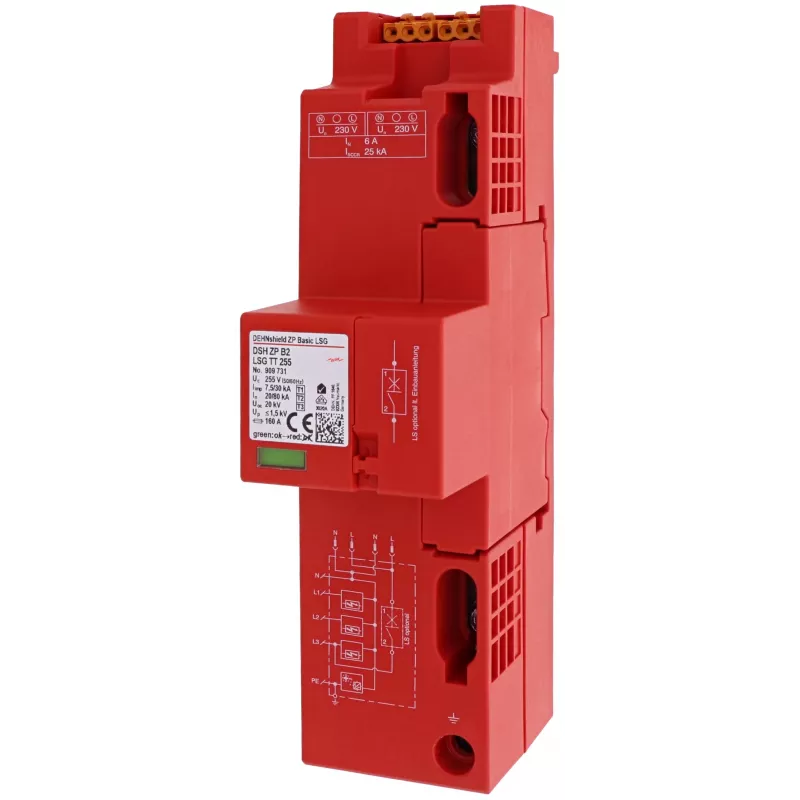

DEHN DSH ZP B2 LSG TT 255 1.+2. tipa kombinētais pārsprieguma aizsargs 4-poliem 255V 909731

Ja elektroinstalācijā trūkst pārsprieguma aizsardzības, zibens spēriens vai komutācijas pārspriegums var vienā mirklī iznīcināt dārgas iekārtas. DEHN DSH ZP B2 LSG TT 255 ir risinājums, kas novērš šos riskus, nodrošinot gan zibens strāvas, gan pārsprieguma aizsardzību vienā ierīcē.

Kam paredzēts

Šis pārsprieguma aizsargs ir paredzēts elektriķiem, sadales skapju montētājiem un objektu apsaimniekotājiem, kuri nepieciešama uzticama aizsardzība pie ieejas ēkā vai galvenajā sadales panelī. Tas ir īpaši piemērots TT un TN-S sistēmām, kur N-PE ceļam nepieciešama augsta izlādes jauda.

Galvenās priekšrocības

• Kombinētais 1.+2. tipa pārsprieguma aizsargs saskaņā ar IEC/EN 61643-11
• 4-polju konfigurācija (3L+N) trīsfāžu sistēmām
• Augsta zibens impulsa strāva: 25 kA (10/350 µs) N-PE, 7 kA L-N
• Nominālā izlādes strāva 20 kA (8/20 µs) katram ceļam
• Pārsprieguma aizsardzības līmenis ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja 50 kA rms
• Īsslēguma noturība 50 kA rms ar maksimālo rezerves drošinātāju
• Ātra reakcija ≤ 100 ns
• Plašs darba temperatūras diapazons: no -40 °C līdz +80 °C
• Montāža uz 35 mm DIN sliedes
• IP20 aizsardzības pakāpe
• Bez iebūvēta rezerves drošinātāja; nepieciešams ārējais drošinātājs

Specifikācijas

• Pārsprieguma aizsarga tips: 1. + 2. tips
• Sistēmas konfigurācija: TT un TN-S
• Nominālais spriegums AC (U_N): 230/400 V (50/60 Hz)
• Maksimālais nepārtrauktais darba spriegums AC (U_C): 255 V
• Zibens impulsa strāva (I_imp) L-N: 7 kA (10/350 µs)
• Zibens impulsa strāva (I_imp) N-PE: 25 kA (10/350 µs)
• Nominālā izlādes strāva (I_n) L-N: 20 kA (8/20 µs)
• Nominālā izlādes strāva (I_n) N-PE: 20 kA (8/20 µs)
• Pārsprieguma aizsardzības līmenis (U_p) L-N: ≤ 1,5 kV
• Pārsprieguma aizsardzības līmenis (U_p) N-PE: ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja (I_fi): 50 kA rms
• Īsslēguma noturība (I_sccr): 50 kA rms
• Reakcijas laiks (t_A): ≤ 100 ns
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Montāžas veids: 35 mm DIN sliede
• Polu skaits: 4-polu (3+1)
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Iebūvēts rezerves drošinātājs: Nav (nepieciešams ārējais)

Kā lietot

Uzstādiet DEHN DSH ZP B2 LSG TT 255 pēc iespējas tuvāk elektroapgādes ieejai, lai samazinātu caurlaides enerģiju. Pārliecinieties, ka ir nodrošināts atbilstošs zemējums, un izmantojiet ārējo rezerves drošinātāju, kā to iesaka DEHN. Lai nodrošinātu optimālu veiktspēju, saskaņojiet ar lejupstraumes 2. vai 3. tipa pārsprieguma aizsargiem kaskādes aizsardzības shēmās.

Padoms: vienmēr pārbaudiet, vai ārējais rezerves drošinātājs atbilst DEHN norādītajām prasībām, un regulāri veiciet aizsarga vizuālo pārbaudi, lai savlaicīgi konstatētu tā darbības traucējumus.
