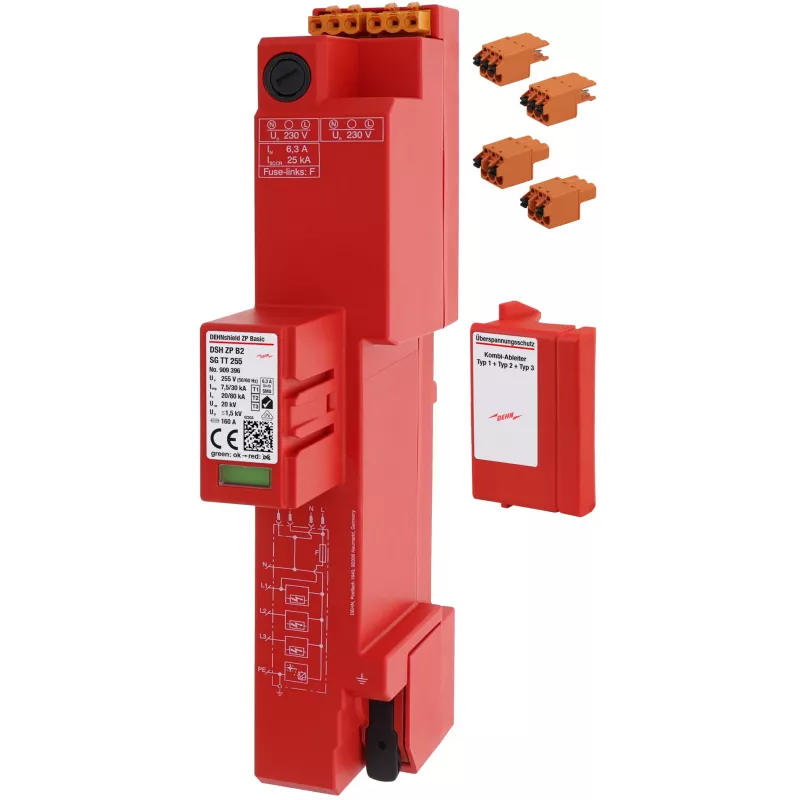

DEHN DSH ZP B2 SG TT 255 kombinētais pārsprieguma aizsargs Type 1+2+3 (909396)

DEHN DSH ZP B2 SG TT 255 ir kombinētais pārsprieguma aizsargs (SPD) ar dzirksteļu sprūda tehnoloģiju, kas paredzēts TT un TN-S zemējuma sistēmām. Tas aizsargā zemsprieguma barošanas tīklus no zibens strāvām un pārspriegumiem, nodrošinot kopējo impulsa strāvu 25 kA (10/350 µs) un aizsardzības līmeni ≤1,5 kV.

Priekšrocības

Dzirksteļu sprūda tehnoloģija nodrošina augstu sekojošās strāvas dzēšanas spēju līdz 50 kA rms un īssavienojuma izturību 50 kA rms. Ierīce ir piemērota uzstādīšanai galvenajā sadalē un skaitītāju skapī uz 35 mm DIN sliedes.

Piemērots

• TT zemējuma sistēmām
• TN-S zemējuma sistēmām
• Galvenās barošanas aizsardzībai
• Uzstādīšanai skaitītāju skapī

Galvenie tehniskie parametri

• SPD tips: Type 1 + Type 2 + Type 3
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Nominālā izlādes strāva (In) (8/20 µs) L-N: 20 kA
• Impulsa strāva (Iimp) (10/350 µs) L-N: 7 kA uz polu
• Kopējā impulsa strāva (Iimp) (10/350 µs): 25 kA
• Sprieguma aizsardzības līmenis (Up) L-N: ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Īssavienojuma izturība (Isccr): 50 kA rms
• Reakcijas laiks (tA): ≤ 100 ns
• Polu skaits: 3+1 (TT sistēmai)
• Montāžas veids: 35 mm DIN sliede
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Tehnoloģija: dzirksteļu sprūda (SG)
• Korpusa materiāls: termoplasts
• Atbilstība standartiem: EN 61643-11

Ieteikumi

Uzstādiet galvenajā barošanas sadalē vai skaitītāju skapī, lai aizsargātu elektroinstalāciju no tiešiem zibens spērieniem un pārspriegumiem. Nodrošiniet atbilstošu zemējumu un ievērojiet EN 61643-11 prasības.
