DEHN DSH ZP B2 TNC 255 kombinētais zibens strāvas un pārsprieguma aizsargs Type 1+2 DEHNshield ZP 909330

Galvenajā sadalnē vairs nav jādomā par atsevišķu drošinātāju katram pārsprieguma aizsargam – DEHN DSH ZP B2 TNC 255 to jau satur. Šis 4 moduļu DIN sliedes ierīce apvieno 1. un 2. tipa aizsardzību TN-C sistēmām, tāpēc viena komponenta vietā iegūstat visaptverošu risinājumu gan tiešiem zibens spērieniem, gan komutācijas pārspriegumiem.

Galvenās priekšrocības

• Iebūvēts rezerves drošinātājs – nav nepieciešams ārējais drošinātājs līdz 315 A gG
• RADAX Flow dzirksteļu spraugas tehnoloģija ar augstu sekojošās strāvas dzēšanas spēju (50 kA rms)
• Pārsprieguma aizsardzības līmenis ≤ 1,5 kV jutīgām iekārtām
• Ātra reakcijas laiks ≤ 100 ns
• Plašs darba temperatūras diapazons: no -40 °C līdz +80 °C

Ikdienas lietošanā

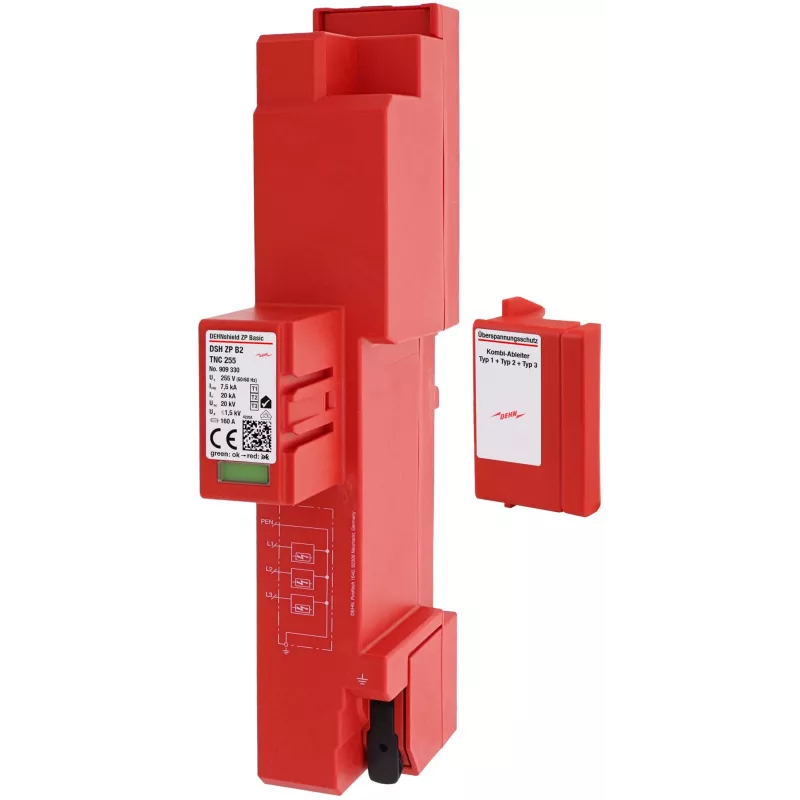

DEHNshield ZP 909330 paredzēts galvenajiem sadalnes skapjiem. Skrūvju spailes un 35 mm DIN sliedes montāža ļauj ātri nomainīt vai papildināt esošās instalācijas. Sarkanais termoplastiskais korpuss nodrošina skaidru identifikāciju skapī.

Pilna specifikācija

• SPD tips: Kombinētais zibens strāvas un pārsprieguma aizsargs, Type 1 + Type 2
• Tīkla konfigurācija: TN-C
• Polu skaits: 3-polu
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Nominālais spriegums (Un): 230 V AC
• Maks. zibens strāva (Iimp) (10/350 µs): 25 kA uz polu
• Nominālā izlādes strāva (In) (8/20 µs): 25 kA uz polu
• Sprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Reakcijas laiks (tA): ≤ 100 ns
• Iebūvēts rezerves drošinātājs: Jā (nav nepieciešams ārējais drošinātājs līdz 315 A gG)
• Montāžas tips: 35 mm DIN sliede
• Korpusa platums: 4 moduļi (aptuveni 72 mm)
• Savienojuma spailes: Skrūvju spailes
• Korpusa materiāls: Termoplasts, sarkans
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Tehnoloģija: Dzirksteļu sprauga (RADAX Flow)

Nobeigumā

Ar iebūvētu rezerves drošinātāju un augstu sekojošās strāvas dzēšanas spēju šis aizsargs piedāvā kompaktu un uzticamu risinājumu TN-C galvenajām sadalnēm.
