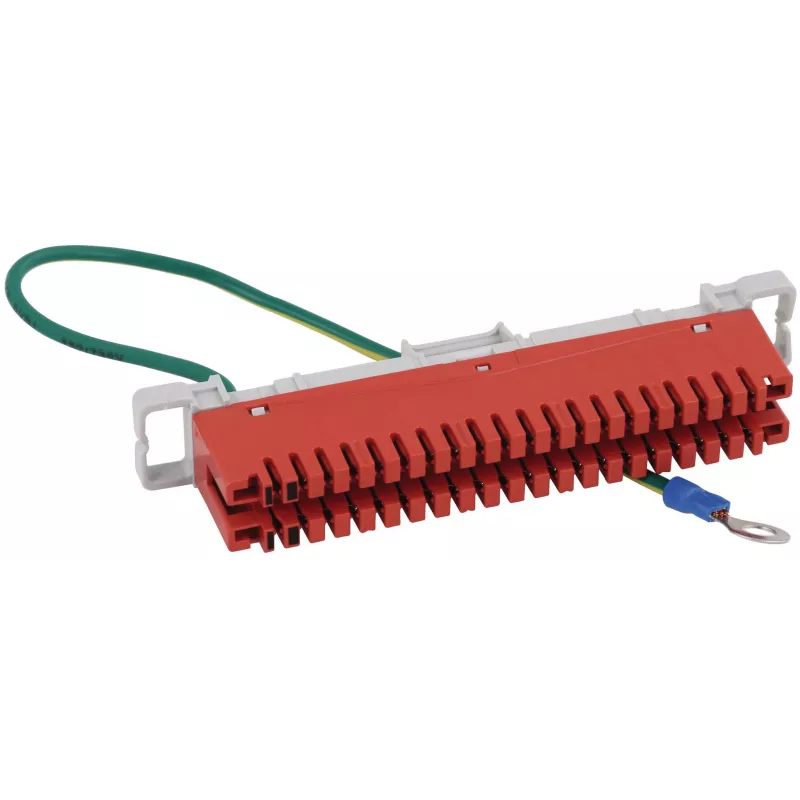

DEHN ED-Leiste LSA-Plus EL2 38EA LSA zemējuma sloksne (907993)

38 LSA-Plus iespiešanas savienojumi vienā zemējuma sloksnē — tik daudz vadu var savienot bez lodēšanas, izmantojot tikai LSA-Plus instrumentu.

Kam paredzēts

Šī DEHN zemējuma sloksne ir domāta telekomunikāciju, datortīklu un industriālo vadības sistēmu zemēšanai. Tā ļauj ātri un droši iezemēt atsevišķus vadus vai pārsprieguma aizsardzības ierīces (SPD), izmantojot LSA-Plus tehnoloģiju. Sloksne ir savietojama ar standarta LSA-Plus montāžas rāmjiem un sadales kārbām.

Galvenās priekšrocības

• 38 atsevišķu vadu savienojumi (EA — Einzel-Anschluss) ar LSA-Plus iespiešanas metodi
• Atbalsta vadu diametru no 0,4 līdz 0,8 mm (AWG 26–20)
• Termoplastmasas korpuss un vara sakausējuma kontakti — izturīgi pret nodilumu
• Gaiši pelēkā krāsā — viegli pamanāma instalācijās
• Ātra uzstādīšana bez lodēšanas, izmantojot LSA-Plus ievietošanas instrumentu

Tehniskie dati

• Savienojuma tehnoloģija: LSA-Plus (iespiešanas savienojums)
• Savienojumu skaits: 38
• Savienojuma tips: atsevišķa vada savienojums (EA)
• Sērijas apzīmējums: EL2
• Vadu diametra diapazons: 0,4–0,8 mm (AWG 26–20)
• Korpusa materiāls: termoplastmasa
• Kontaktu materiāls: vara sakausējums
• Krāsa: gaiši pelēka
• Montāža: paredzēta LSA-Plus montāžas rāmjiem vai sadales kārbām
• Nepieciešamais instruments: LSA-Plus ievietošanas instruments

Kā lietot

Sloksni nostiprina LSA-Plus rāmī vai sadales kārbā. Pēc tam ar LSA-Plus instrumentu ievieto vadus attiecīgajos kontaktos — instruments nogriež lieko vadu un nodrošina uzticamu iespiešanas savienojumu. Pārliecinieties, ka vadu diametrs atbilst 0,4–0,8 mm diapazonam.

Padoms: pirms montāžas pārbaudiet, vai jūsu rāmī ir vieta šai sloksnei. LSA-Plus instrumentam jābūt asam, lai nodrošinātu tīru iespiešanu un izvairītos no bojātiem kontaktiem.
