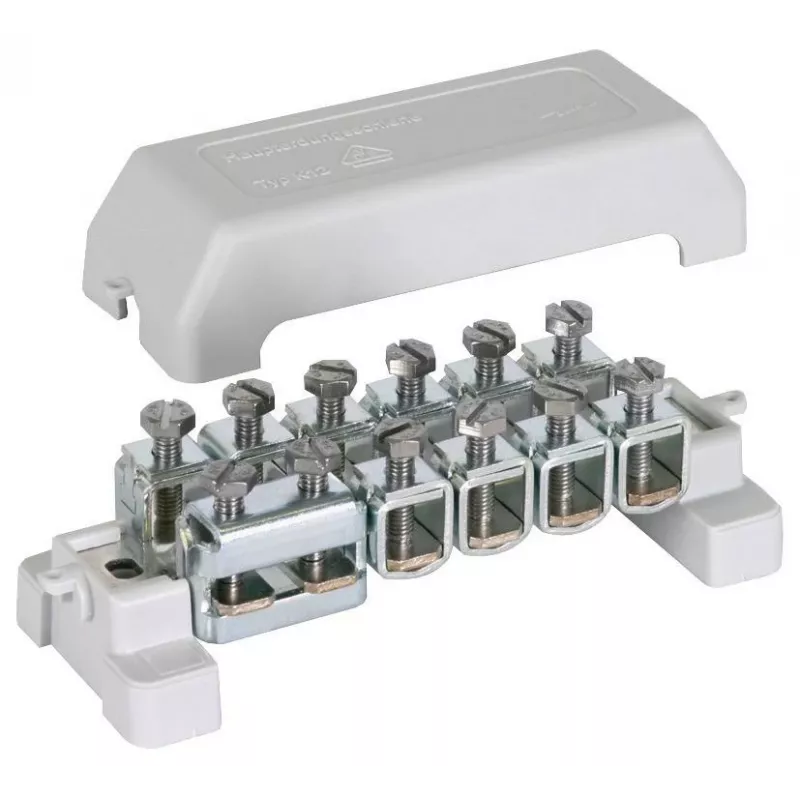

DEHN K12 Potenciālu izlīdzināšanas kopne 10x2.5-95/Rd10 Pas 11AK 563200

Kad elektroinstalācijā vai zibensaizsardzības sistēmā jāsavieno vairāki vadītāji, potenciālu izlīdzināšanas kopne ir tas mezgls, kas nosaka, cik droši un vienkārši tas notiks. DEHN K12 nodrošina stabilu un pārbaudītu risinājumu, kas atvieglo ikdienas darbu elektriķiem, sadales skapju būvētājiem un zibensaizsardzības speciālistiem.

Kam paredzēta

Šī kopne ir paredzēta profesionāļiem, kuri strādā ar potenciālu izlīdzināšanu industriālās, komerciālās vai dzīvojamās vidēs un kuriem nepieciešams uzticams savienojuma punkts ar lielu pieslēgumu ietilpību.

Galvenās priekšrocības

• Atbalsta 10 smalko vai viendzīslu vadītāju no 2,5 līdz 95 mm², vienu apaļo vadītāju līdz 10 mm diametrā un vienu plakano vadītāju līdz 30x3,5 mm.
• Nominālā impulsa strāva (10/350 µs) 100 kA un īsslēguma strāva (0,2 s) 100 kA nodrošina augstu izturību pret pārspriegumiem.
• Misiņa kontaktsliede ar niķeļa pārklājumu un cinkota tērauda spailes skrūves pret koroziju.
• Caurspīdīgs polistirola vāciņš nodrošina IP20 aizsardzību un ļauj vizuāli pārbaudīt savienojumus.
• Virsmas montāžas dizains ar pelēku polistirola pamatplāksni atvieglo uzstādīšanu.

Specifikācijas

• Sērija: K12
• Spaiļu skaits: 12 (10 vadiem, 1 apaļajam, 1 plakanajam)
• Pieslēguma ietilpība (smalko/viendzīslu): 10 x 2,5 - 95 mm²
• Pieslēguma ietilpība (apaļais vadītājs): 1 x Rd 10 mm
• Pieslēguma ietilpība (plakanais vadītājs): 1 x 30x3,5 mm
• Kontaktsliedes materiāls: misiņš, niķelēts
• Spailes skrūvju materiāls: tērauds, cinkots
• Pamatplāksnes materiāls: polistirols (PS)
• Vāciņa materiāls: polistirols (PS), caurspīdīgs
• Aizsardzības klase (ar vāciņu): IP20
• Darba temperatūras diapazons: no -40°C līdz +80°C
• Krāsa (pamatplāksne): pelēka
• Krāsa (vāciņš): caurspīdīgs

Kā lietot

Kopni uzstāda uz virsmas, piemēram, sadales skapī vai pie sienas. Vispirms piestipriniet pamatplāksni, pēc tam ievietojiet vadītājus attiecīgajās spailēs un pievelciet skrūves. Pārliecinieties, ka vāciņš ir aizvērts, lai nodrošinātu IP20 aizsardzību. Uzstādīšanu drīkst veikt tikai kvalificēts elektriķis saskaņā ar spēkā esošajiem noteikumiem.

Padoms: regulāri pārbaudiet, vai spailes skrūves nav atslābušas, īpaši pēc temperatūras svārstībām. Caurspīdīgais vāciņš ļauj to izdarīt, neatverot kopni.
