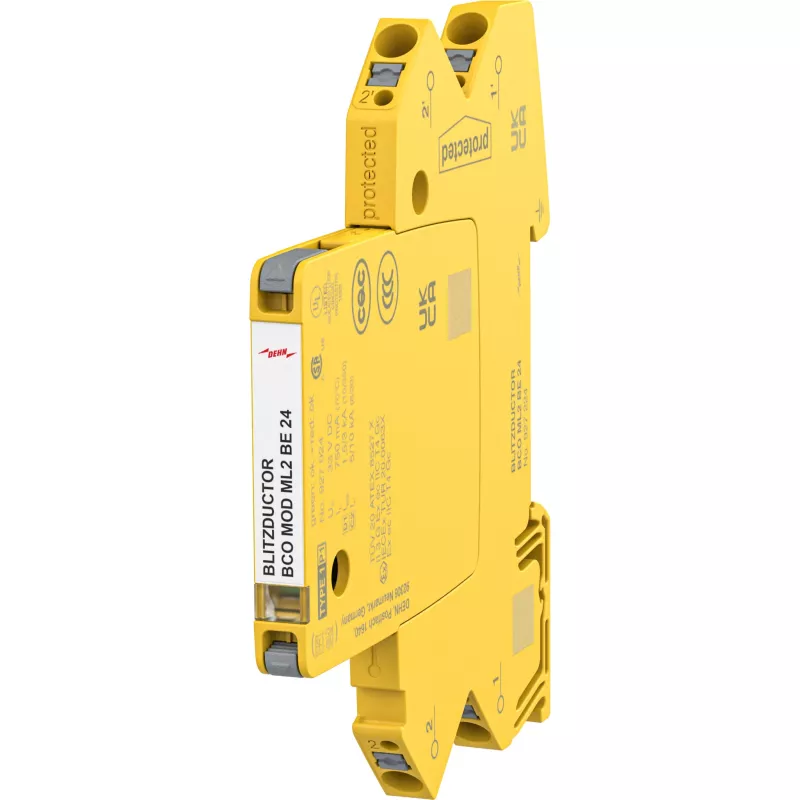

DEHN modulārais kombinētais pārsprieguma aizsargs 2 vienvadiem BCO ML2 BE 24 (927224)

Ja jūsu datu līnijas ir pakļautas zibens vai pārslēgšanas pārspriegumiem, DEHN BCO ML2 BE 24 nodrošina uzticamu aizsardzību diviem atsevišķiem vadiem. Šis modulārais kombinētais pārsprieguma aizsargs ir paredzēts informācijas tehnoloģiju sistēmām, kur svarīga ir gan kopējā, gan diferenciālā režīma aizsardzība. Atšķirībā no vienkāršiem aizsargiem, tas pasargā jutīgas datu līnijas no pārejošiem pārspriegumiem, saglabājot to darbību.

Galvenās priekšrocības

• Aizsargā 2 vienvadus datu un signālu ķēdēs
• Nominālais spriegums 24 V DC, maksimālais pastāvīgais darba spriegums 28 V DC
• Augsta izlādes jauda: 10 kA uz līniju (8/20 µs), kopā 20 kA
• Zems aizsardzības līmenis ≤150 V pie nominālās izlādes strāvas
• Plašs darba temperatūras diapazons: no -40 °C līdz +80 °C
• Montāža uz 35 mm DIN sliedes, savienojums ar skrūvju spailēm

Ikdienas lietošanā

Uzstādiet BCO ML2 BE 24 datu līniju ieejas punktā, lai pasargātu lejupējās iekārtas no pārsprieguma bojājumiem. Kompaktais termoplastiskais korpuss iederas standarta sadales skapjos, un skrūvju spailes pieņem viendzīslu vai daudzdrāšu vadus līdz 2,5 mm². Pēc pārsprieguma notikuma moduli var nomainīt bez instrumentiem, ātri atjaunojot aizsardzību. Ar robežfrekvenci 100 MHz tas ir piemērots ātrgaitas datu pārraidei līdz 100 Mbit/s bez signāla pasliktināšanās.

Pilni tehniskie dati

• Produkta veids: Modulārais kombinētais pārsprieguma aizsargs
• Pielietojums: Informācijas tehnoloģiju sistēmas (datu līnijas)
• Aizsargāto līniju skaits: 2 (atsevišķi vadi)
• Nominālais spriegums (Un): 24 V DC
• Maks. pastāvīgais darba spriegums (Uc): 28 V DC
• Nominālā izlādes strāva uz līniju (8/20 µs): 10 kA
• Kopējā nominālā izlādes strāva (8/20 µs): 20 kA
• Sprieguma aizsardzības līmenis pie In: ≤150 V
• Sprieguma aizsardzības līmenis pie 1 kV/µs (C3): ≤60 V
• Robežfrekvence pie 100 Ω: 100 MHz
• Sērijas pretestība uz līniju: 0,5 Ω
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Savienojuma veids: Skrūvju spailes
• Montāžas veids: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: Termoplasts
• Atbilstība standartiem: IEC 61643-21, EN 61643-21

Nobeigumā

Uzticamai pārsprieguma aizsardzībai datu tīklos DEHN BCO ML2 BE 24 piedāvā stabilu risinājumu ar vienkāršu apkopi un pārbaudītu veiktspēju.
