Eaton SPCT2-280-3+NPE 2. tipa aizsardzības ierīce pret pārspriegumu - 3P+NPE, 20kA, DIN sliedes montāža

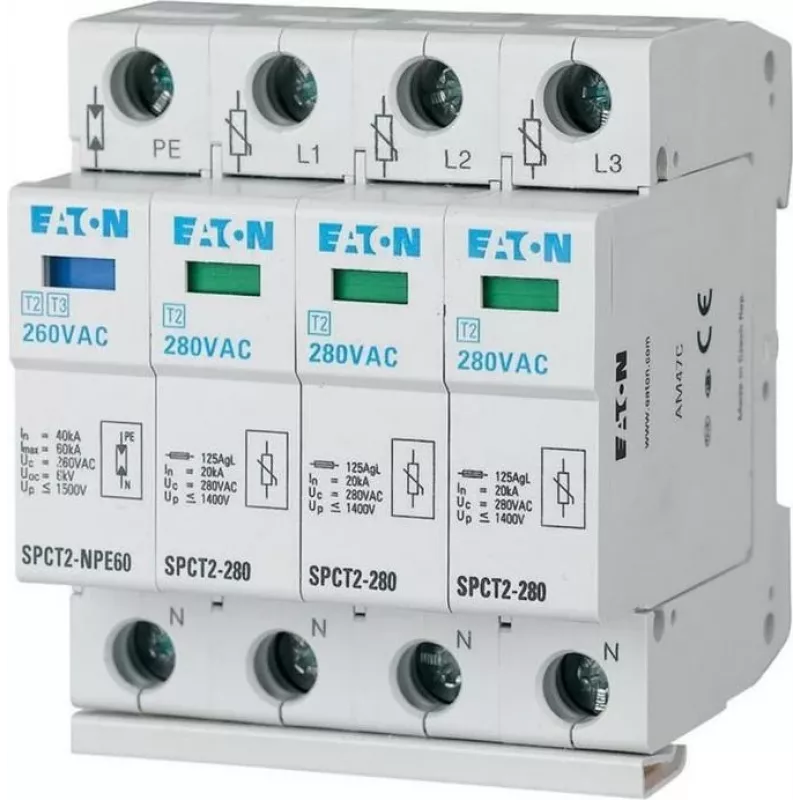

Pirmā lieta, ko pamanīsit, ir kompaktais, modulārais korpuss ar skaidru zaļu/sarkanu statusa indikatoru – tas nav tikai skaists dizains, bet gan funkcionāls risinājums, kas ļauj uzreiz redzēt, vai aizsardzība darbojas. Eaton SPCT2-280-3+NPE ir 2. tipa (II klases) aizsardzības ierīce pret pārspriegumu, kas paredzēta trīsfāžu + neitrāles sistēmām 230/400 V maiņstrāvas tīklos. Tā novirza bīstamus pārspriegumus prom no sadales skapjiem, pasargājot jutīgas elektroniskās iekārtas no bojājumiem, ko izraisa zibens vai komutācijas procesi.

Kam tas paredzēts

Šī ierīce ir ideāli piemērota elektriķiem, sadales skapju ražotājiem un ēku apsaimniekotājiem, kuriem nepieciešama uzticama aizsardzība komerciālās vai industriālās vidēs. Īpaši noderīga tā ir objektos, kur svarīga ir nepārtraukta darbība un viegla apkope – biroju ēkās, veikalos, vieglās rūpniecības telpās.

Galvenās priekšrocības

• 3P+NPE konfigurācija aizsargā visas trīs fāzes, neitrāli un zemi – pilnīga seguma nodrošināšana 230/400 V sistēmām.
• Augsta novadīšanas spēja: nominālā 20 kA (8/20 µs) un maksimālā 40 kA (8/20 µs), ar īssavienojuma izturību 50 kA.
• Zems aizsardzības līmenis (<1.3 kV) un ātra reakcija (<25 ns) efektīvai pārspriegumu ierobežošanai.
• Modulārs, izņemams dizains – bojātu moduli var nomainīt bez vadu pārslēgšanas.
• Integrēts termiskais atslēdzējs drošai atslēgšanai bojātu varistoru gadījumā, novēršot ugunsgrēka risku.
• Vizuāls statusa indikators (zaļš/sarkans) ātrai veselības pārbaudei.
• DIN sliedes (35 mm) montāža – vienkārša integrācija standarta sadales skapjos.

Tehniskie parametri

• Tips: 2. tips (II klase) saskaņā ar IEC/EN 61643-11
• Polu skaits: 3P+NPE
• Nominālais spriegums (Un): 230/400 V AC
• Maksimālais nepārtrauktas darbības spriegums (Uc): 280 V AC
• Nominālā novadīšanas strāva (In): 20 kA (8/20 µs)
• Maksimālā novadīšanas strāva (Imax): 40 kA (8/20 µs)
• Aizsardzības līmenis (Up): <1.3 kV
• Īssavienojuma izturība (Isccr): 50 kA
• Reakcijas laiks: <25 ns
• Termiskais atslēdzējs: integrēts
• Montāža: DIN sliede (35 mm)
• Statusa indikācija: vizuāla (zaļš/sarkans)
• Korpusa dizains: modulārs, izņemams
• Aizsardzības pakāpe: IP20
• Standarti: IEC/EN 61643-11
• Pielietojums: galvenie un apakšsadales skapji

Lietošana

Uzstādiet šo ierīci pēc iespējas tuvāk sadales skapja ieejai, lai samazinātu vadu garumu un ierobežotu pārsprieguma līmeni. Periodiski pārbaudiet statusa indikatoru – ja tas kļūst sarkans, nekavējoties nomainiet moduli, lai saglabātu aizsardzību. Ja sistēmā ir arī 1. tipa aizsardzība, ievērojiet ražotāja norādījumus par koordināciju.

Padoms: Pirms uzstādīšanas pārliecinieties, ka tīkla spriegums atbilst Uc vērtībai (280 V AC). Nekad neatstājiet ierīci bez uzraudzības, ja indikators ir sarkans – tā var būt bojāta un nedarbojas.
